শুষ্ক ধরনের বায়ু কোর চুল্লি

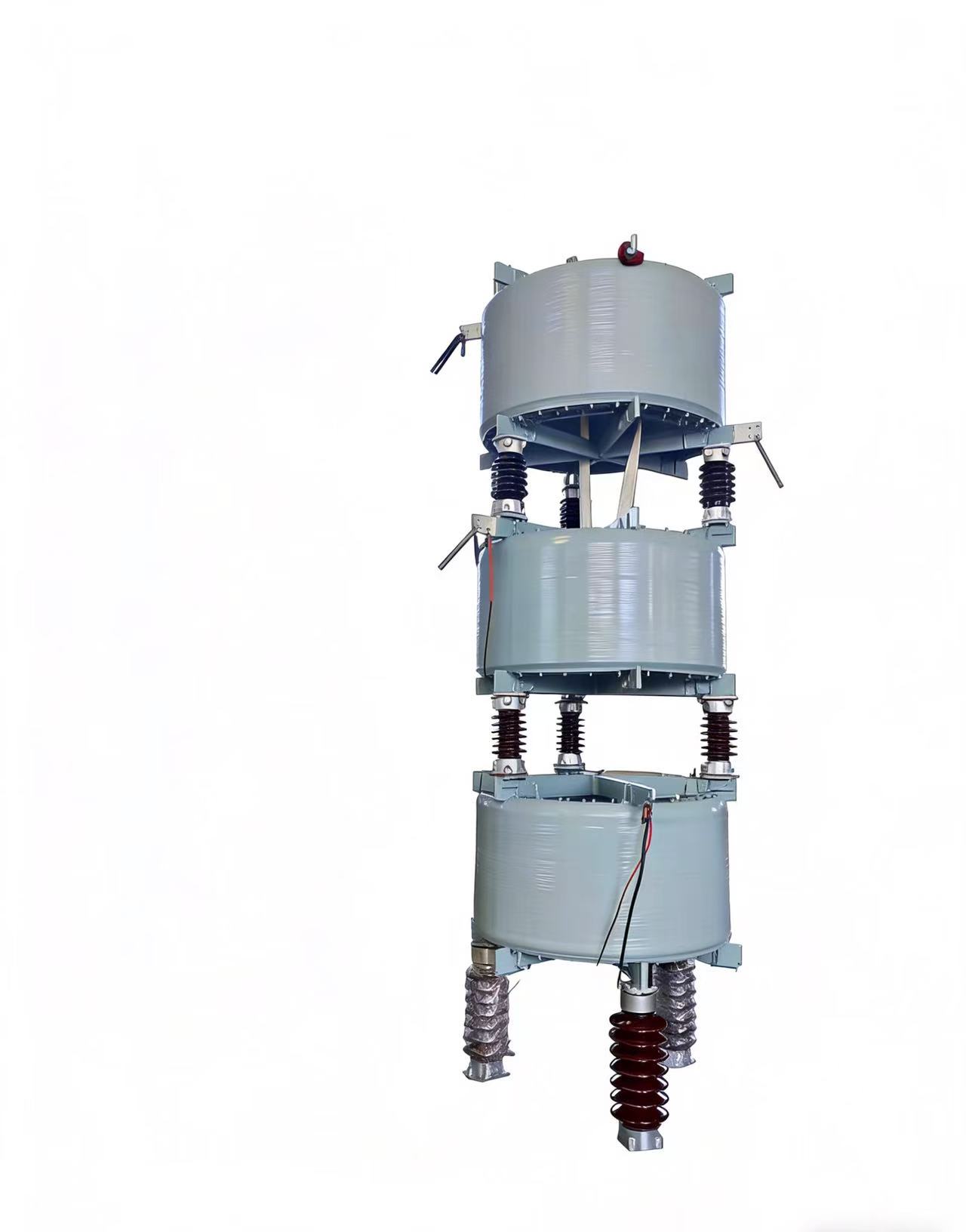

শুষ্ক-ধরণের এয়ার-কোর সিরিজ রিয়্যাক্টর

I. পণ্য ওভারভিউ

ড্রাই-টাইপ এয়ার-কোর সিরিজ রিয়্যাক্টর হলো পাওয়ার সিস্টেমে রিঅ্যাক্টিভ পাওয়ার ক্ষতিপূরণ এবং পাওয়ার কোয়ালিটি গভর্নেন্সের ক্ষেত্রে একটি মূল বিশেষ সহায়ক সরঞ্জাম। এটি প্রধানত ১০কেভি এবং ৩৫কেভি উচ্চ-ভোল্টেজ শান্ট ক্যাপাসিটর ব্যাংকের লুপে প্রয়োগ করা হয়, যা ক্যাপাসিটরের সাথে সিরিজে একটি "ক্যাপাসিটর-রিঅ্যাকট্যান্স" ক্ষতিপূরণ শাখা গঠন করে। এর মূল কাজগুলো হলো ক্যাপাসিটর ব্যাংকের ক্লোজিং ইনরাশ কারেন্ট সীমিত করা, গ্রিড হারমোনিক অ্যামপ্লিফিকেশন দমন করা, সুইচিং ওভারভোল্টেজ কমানো এবং ক্যাপাসিটর ও সুইচিং সরঞ্জাম রক্ষা করা। এটি ক্যাপাসিটর ব্যাংকের সুইচিং চলাকালীন বৈদ্যুতিক প্রভাবজনিত সমস্যাগুলোর মৌলিক সমাধান করে এবং রিঅ্যাক্টিভ পাওয়ার ক্ষতিপূরণ সিস্টেমের দীর্ঘমেয়াদী নিরাপদ ও স্থিতিশীল কার্যক্রম নিশ্চিত করে।

প্রচলিত আয়রন-কোর রিঅ্যাক্টরের প্রযুক্তিগত সীমাবদ্ধতা অতিক্রম করে, এই পণ্যটি কোরবিহীন, এয়ার-কোর ওয়াইন্ডিং এবং ইপোক্সি রেজিন দিয়ে সম্পূর্ণ ভ্যাকুয়াম কাস্টিং-এর একটি সম্পূর্ণ শুষ্ক কাঠামোগত নকশা গ্রহণ করেছে, যেখানে বাতাসকে ইনসুলেশন এবং শীতলকারী মাধ্যম হিসেবে ব্যবহার করা হয়। এটি তেলে নিমজ্জিত যন্ত্রপাতির তেল নিঃসরণ এবং বিস্ফোরণের ঝুঁকি সম্পূর্ণরূপে বর্জন করে এবং আয়রন-কোর রিঅ্যাক্টরের প্রধান সমস্যাগুলো, যেমন—ম্যাগনেটিক স্যাচুরেশন, ম্যাগনেটিক ফ্লাক্স লিকেজ হিটিং এবং অতিরিক্ত শব্দ, এড়িয়ে চলে। এর চমৎকার বৈদ্যুতিক কর্মক্ষমতা, অত্যন্ত উচ্চ যান্ত্রিক শক্তি, পরিবেশ সুরক্ষা, নিরাপত্তা ও নির্ভরযোগ্যতা এবং অত্যন্ত কম পরিচালন ও রক্ষণাবেক্ষণ খরচের কারণে এটি সাবস্টেশন, শিল্প পার্কের বিতরণ কেন্দ্র, বায়ু শক্তি/ফটোভোল্টাইক নতুন শক্তি কেন্দ্র, ধাতুবিদ্যা ও রাসায়নিক শিল্প প্রতিষ্ঠান, রেল ট্রানজিট বিদ্যুৎ সরবরাহ ব্যবস্থা এবং নগর বিতরণ নেটওয়ার্কের প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ প্রকল্পের মতো বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। এটি আধুনিক স্মার্ট গ্রিড নির্মাণে বিদ্যুতের গুণমান উন্নত করার জন্য একটি গুরুত্বপূর্ণ সরঞ্জাম।

পণ্যটি GB/T 1094.6 পাওয়ার ট্রান্সফরমার - পার্ট ৬: রিয়্যাক্টর, GB/T 17004 ড্রাই-টাইপ রিয়্যাক্টর এবং IEC 60076-6 পাওয়ার ট্রান্সফরমার - পার্ট ৬: রিয়্যাক্টর-এর মতো জাতীয় ও আন্তর্জাতিক মানদণ্ড কঠোরভাবে অনুসরণ করে ডিজাইন ও প্রস্তুত করা হয়েছে। এটি ন্যাশনাল পাওয়ার ইকুইপমেন্ট টেস্টিং সেন্টারের সকল প্রকার পরীক্ষায় উত্তীর্ণ হয়েছে এবং এর সাথে সম্পূর্ণ যোগ্যতা সনদপত্র ও পরীক্ষার প্রতিবেদন রয়েছে। এটি দেশ-বিদেশের প্রধান ব্র্যান্ডগুলোর ক্যাপাসিটর, রিঅ্যাক্টিভ পাওয়ার কন্ট্রোলার এবং সুইচিং সুইচের সাথে নির্বিঘ্নে সামঞ্জস্যপূর্ণ।

২. মূল কাঠামো এবং কার্যপ্রণালী

(I) মূল কাঠামোর গঠন

এই পণ্যটি একটি মডিউলার সমন্বিত নকশা গ্রহণ করে, এবং এর মূল উপাদানগুলি ছয়টি প্রধান অংশ নিয়ে গঠিত: ভ্যাকুয়াম কাস্ট ওয়াইন্ডিং, উপরের এবং নীচের স্টার ফ্রেম, উচ্চ-শক্তির সাপোর্ট ইনসুলেটর, টার্মিনাল অ্যাসেম্বলি, গ্রাউন্ডিং সিস্টেম এবং আউটডোর সুরক্ষা উপাদান (ঐচ্ছিক)। এর কাঠামোগত বিন্যাস বৈজ্ঞানিক, এবং এর যান্ত্রিক শক্তি ও বৈদ্যুতিক কর্মক্ষমতা উভয়ই সর্বোত্তম করা হয়েছে।

ভ্যাকুয়াম কাস্ট ওয়াইন্ডিং: এর মূল কার্যকরী উপাদানটি অক্সিজেন-মুক্ত তামার স্ট্র্যান্ডেড তারের একাধিক স্ট্র্যান্ড দিয়ে জড়ানো থাকে, পরিবাহীর পৃষ্ঠে উচ্চ-তাপমাত্রা প্রতিরোধী ইনসুলেটিং পেইন্টের প্রলেপ দেওয়া হয় এবং ভ্যাকুয়াম ইপোক্সি রেজিন কাস্টিং প্রক্রিয়ার মাধ্যমে এটি একটি সম্পূর্ণ জমাটবদ্ধ ইনসুলেটিং সিলিন্ডার গঠন করে। এই ওয়াইন্ডিং-এ একটি বহুস্তরীয় খণ্ডিত কাঠামো ব্যবহার করা হয়, যার স্তরগুলোর মধ্যে তাপ অপসরণের জন্য বায়ু চলাচলের পথ থাকে, যা কেবল ইনসুলেশন কার্যকারিতাই নিশ্চিত করে না, বরং কার্যকর প্রাকৃতিক তাপ অপসারণও বাস্তবায়ন করে।

স্টার ফ্রেম: উচ্চ-শক্তির অ্যালুমিনিয়াম অ্যালয় প্রোফাইল দিয়ে ঝালাই করা, এর পৃষ্ঠতল অ্যানোডিক অক্সিডেশন এবং ক্ষয়রোধী প্রক্রিয়াজাত করা হয়, যা এটিকে হালকা ওজন, উচ্চ শক্তি এবং ক্ষয়-প্রতিরোধী করে তোলে। এই ফ্রেমটি ওয়াইন্ডিং-এর প্রান্তকে স্থির করতে এবং শর্ট-সার্কিটের তড়িৎ-গতিশীল বলকে ছড়িয়ে দিতে ব্যবহৃত হয়, যা নিশ্চিত করে যে শর্ট-সার্কিটের প্রভাবে ওয়াইন্ডিং বিকৃত বা স্থানচ্যুত হবে না।

সাপোর্ট ইনসুলেটর: উচ্চ-শক্তির রড-আকৃতির ইপোক্সি গ্লাস ফাইবার ইনসুলেটর থেকে নির্বাচিত, যার ইনসুলেশন গ্রেড ≥ক্লাস H এবং যান্ত্রিক নমন শক্তি ≥১২kN। এটি ওয়াইন্ডিং এবং ফ্রেমকে সাপোর্ট দিতে, উচ্চ ও নিম্ন ভোল্টেজের আইসোলেশন নিশ্চিত করতে এবং ওয়াইন্ডিংয়ের ওজন ও শর্ট-সার্কিটের ইলেক্ট্রোডাইনামিক বল বহন করতে ব্যবহৃত হয়।

টার্মিনাল অ্যাসেম্বলি: টিনযুক্ত লাল তামা দিয়ে তৈরি, যার সংযোগ রোধ ≤৫০μΩ এবং এতে উচ্চ-শক্তির ইনসুলেটিং শিল্ড সংযুক্ত রয়েছে। এর ওয়্যারিং পদ্ধতি নমনীয় (বোল্ট ক্রিম্পিং/ক্ল্যাম্প সংযোগ), যা বিভিন্ন প্রস্থচ্ছেদের উচ্চ-ভোল্টেজ ক্যাবল এবং বাসবারের সাথে খাপ খায়।

গ্রাউন্ডিং সিস্টেম: এর মধ্যে গ্রাউন্ডিং বোল্ট, গ্রাউন্ডিং কপার বার এবং স্টার ফ্রেম গ্রাউন্ডিং টার্মিনাল অন্তর্ভুক্ত রয়েছে, যা সম্পূর্ণ যন্ত্রপাতির নির্ভরযোগ্য গ্রাউন্ডিং নিশ্চিত করে, আবিষ্ট ভোল্টেজ দূর করে এবং পরিচালনা ও রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করে।

বহিরাঙ্গন সুরক্ষা উপাদান (ঐচ্ছিক): বহিরাঙ্গন পণ্যগুলিতে ইউভি-রোধী ও বৃষ্টি-রোধী কভার, নিচে জল জমা-রোধী ভিত্তি রয়েছে এবং এর ক্যাবিনেটটি IP54 সুরক্ষা গ্রেডের ৩০৪ স্টেইনলেস স্টিল দিয়ে তৈরি, যা কঠোর বহিরাঙ্গন পরিবেশের জন্য উপযুক্ত।

(২) কার্যপ্রণালী

উচ্চ-ভোল্টেজ শান্ট ক্যাপাসিটর ব্যাংকের লুপে, ক্যাপাসিটরের সাথে সিরিজে ড্রাই-টাইপ এয়ার-কোর সিরিজ রিয়্যাক্টর সংযুক্ত করা হয় এবং রিয়্যাক্টরটির ইন্ডাক্টিভ রিয়্যাক্ট্যান্স বৈশিষ্ট্য ব্যবহার করে তিনটি কোর ফাংশন বাস্তবায়ন করা হয়:

কারেন্ট সীমিতকরণ প্রভাব: ক্যাপাসিটর ব্যাংক বন্ধ করার মুহূর্তে রেটেড কারেন্টের কয়েকগুণ থেকে দশগুণ পর্যন্ত একটি ইনরাশ কারেন্ট উৎপন্ন হবে। রিয়্যাক্টর তার নিজস্ব ইন্ডাক্টিভ রিয়্যাক্ট্যান্সের মাধ্যমে ইনরাশ কারেন্টের সর্বোচ্চ মানকে সীমিত করে (সাধারণত ইনরাশ কারেন্টকে রেটেড কারেন্টের ৫ গুণের মধ্যে সীমিত রাখা যায়), যার ফলে ইনরাশ কারেন্টের কারণে সার্কিট ব্রেকার এবং ক্যাপাসিটরের মতো সরঞ্জামগুলির ক্ষতি এড়ানো যায়।

ফিল্টারিং প্রভাব: একটি উপযুক্ত রিঅ্যাকট্যান্স হার (যেমন ৪.৫%, ৬%, ১২%) নির্বাচন করার মাধ্যমে, "ক্যাপাসিটর-রিঅ্যাকট্যান্স" শাখাটি নির্দিষ্ট হারমোনিকগুলোর (৩য়, ৫ম, ৭ম) প্রতি নিম্ন ইম্পিড্যান্স প্রদর্শন করে, শাখাটিতে হারমোনিক কারেন্ট প্রবেশ করিয়ে হারমোনিক দমন করে এবং গ্রিড হারমোনিক বিবর্ধনের কারণে ক্যাপাসিটরের অতিরিক্ত উত্তাপ ও ​​ক্ষতি প্রতিরোধ করে।

ভোল্টেজ নিয়ন্ত্রণ প্রভাব: ক্যাপাসিটর ব্যাংকটি সুইচ করার সময় সুইচিং ওভারভোল্টেজ উৎপন্ন হবে। রিয়্যাক্টরের ইন্ডাক্টিভ রিয়্যাক্ট্যান্স ওভারভোল্টেজের বৃদ্ধির গতিকে প্রশমিত করতে, ওভারভোল্টেজের বিস্তার কমাতে এবং লুপের মধ্যে থাকা বৈদ্যুতিক সরঞ্জামের ইনসুলেশনকে রক্ষা করতে পারে।

৩. স্পেসিফিকেশন ও প্যারামিটার (সম্পূর্ণ কভারেজ ও কাস্টমাইজযোগ্য)

প্যারামিটার ক্যাটাগরি মূল স্পেসিফিকেশন বিস্তারিত ব্যাখ্যা

রেটেড ভোল্টেজ ১০কেভি, ২০কেভি, ৩৫কেভি (৬৬কেভি পর্যন্ত কাস্টমাইজযোগ্য)। চীনের প্রচলিত উচ্চ-ভোল্টেজ বিতরণ নেটওয়ার্কের ভোল্টেজ গ্রেডের সাথে সামঞ্জস্যপূর্ণ; কাস্টমাইজড মডেলগুলো পাওয়ার গ্রিডের বিশেষ চাহিদা পূরণ করে।

রেটেড ফ্রিকোয়েন্সি ৫০ হার্টজ (৬০ হার্টজ পর্যন্ত কাস্টমাইজযোগ্য) পাওয়ার ফ্রিকোয়েন্সি গ্রিড স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ; ৬০ হার্টজ মডেলগুলো রপ্তানি প্রকল্প এবং বিশেষ শিল্পক্ষেত্রের জন্য উপযুক্ত।

রেটেড কারেন্ট ৫০এ～১০০০এ (সম্পূর্ণ পরিসর কভারেজ)। ক্যাপাসিটর ব্যাংকের ক্ষতিপূরণ ক্ষমতা অনুযায়ী নির্ভুল সমন্বয়, যা একক ইউনিট কাস্টমাইজেশন এবং ব্যাচ মানসম্মত উৎপাদন সমর্থন করে।

রিঅ্যাকট্যান্স রেট ১%, ৪.৫%, ৫%, ৬%, ৭%, ১২%, ১৪%। ১% বিশুদ্ধ কারেন্ট লিমিটিং-এর জন্য; ৪.৫%/৬% ৫ম এবং ৭ম হারমোনিক দমন করার জন্য; ১২%/১৪% ৩য় হারমোনিক দমন করার জন্য।

রেটেড ইন্ডাকট্যান্স ০.১mH～১০০mH। রেটেড ভোল্টেজ, কারেন্ট এবং রিঅ্যাকট্যান্স রেট অনুযায়ী নির্ভুল গণনা, লিনিয়ারিটি ত্রুটি ≤±৩%।

ইনসুলেশন গ্রেড ক্লাস F (১৫৫℃), ক্লাস H (১৮০℃)। উচ্চ-তাপমাত্রার পরিবেশের জন্য ক্লাস H ইনসুলেশন স্ট্যান্ডার্ড হিসেবে ব্যবহৃত হয়; ক্লাস F ইনসুলেশন উন্নততর ব্যয়-দক্ষতার সাথে প্রচলিত পরিস্থিতি পূরণ করে।

গঠনশৈলী: শুষ্ক-ধরণের এয়ার-কোর, ইপোক্সি রেজিন দিয়ে সম্পূর্ণ ভ্যাকুয়াম কাস্টিং; কোরবিহীন, তেলমুক্ত, বায়ু নিরোধক এবং শীতলকারী; বিশেষ সুরক্ষা কাঠামোসহ বহিরাঙ্গন প্রকার।

শীতলীকরণ পদ্ধতি: প্রাকৃতিক বায়ু শীতলীকরণ (AN), কৃত্রিম বায়ু শীতলীকরণ (AF, ঐচ্ছিক)। অধিকাংশ ক্ষেত্রে AN শীতলীকরণ আদর্শ; উচ্চ-ভার এবং উচ্চ-উচ্চতার বিশেষ ক্ষেত্রে AF শীতলীকরণ ব্যবহৃত হয়।

লস গ্রেড: স্ট্যান্ডার্ড লস, লো লস (কাস্টমাইজযোগ্য)। লো লস টাইপে স্ট্যান্ডার্ড টাইপের তুলনায় ১৫%～২৫% কম লস ​​হয়, যা দীর্ঘমেয়াদী অপারেশনের জন্য অধিক শক্তি সাশ্রয়ী।

শব্দের মাত্রা ≤৪৫ ডিবি (রেটেড কন্ডিশন, ১ মিটার দূরে) কোনো কোর ম্যাগনেটোস্ট্রিকশন শব্দ নেই, আয়রন-কোর রিয়্যাক্টরের (≤৬৫ ডিবি) চেয়ে অনেক কম, নীরব পরিস্থিতির জন্য উপযুক্ত।

শর্ট-সার্কিট প্রতিরোধ ক্ষমতা: এটি ২ সেকেন্ডের জন্য রেটেড কারেন্টের ২০ গুণ শর্ট-সার্কিট কারেন্টের প্রভাব সহ্য করতে পারে। এর ওয়াইন্ডিং উচ্চ যান্ত্রিক শক্তি সম্পন্ন এবং অবিচ্ছেদ্যভাবে কিউরিং করা; শর্ট সার্কিটের পরে কোনো বিকৃতি বা ইনসুলেশনের ক্ষতি হয় না।

সুরক্ষা স্তর: ইনডোর টাইপ IP30, আউটডোর টাইপ IP54 (IP65 কাস্টমাইজযোগ্য)। IP30 বহিরাগত বস্তুর প্রবেশ প্রতিরোধ করে; IP54 বৃষ্টি ও ধুলো-প্রতিরোধী; IP65 উপকূলীয় লবণাক্ত কুয়াশা এবং ভারী বৃষ্টির মতো চরম পরিবেশের সাথে খাপ খাইয়ে নিতে পারে।

কাজের পরিবেশের তাপমাত্রা: -৪০℃～+৮৫℃; আর্দ্রতা: ≤৯৫% (কোনো ঘনীভবন ছাড়া); উচ্চতা: ≤৪০০০মি (উচ্চতা অনুযায়ী পরিবর্তনযোগ্য) তীব্র ঠান্ডা, উচ্চ তাপমাত্রা, আর্দ্রতা, উচ্চতা এবং লবণাক্ত কুয়াশার মতো বিভিন্ন প্রতিকূল পরিবেশের সাথে খাপ খাইয়ে নিতে পারে।

পরিষেবা জীবন ≥৩০ বছর। ইপোক্সি রেজিন ইনসুলেশন স্তরটি বার্ধক্যরোধী এবং ইউভি-প্রতিরোধী; অক্সিজেন-মুক্ত তামার কয়েল ক্ষয়রোধী; স্বাভাবিক পরিচালনা ও রক্ষণাবেক্ষণের অধীনে এর পরিষেবা জীবন ৩০ বছরের বেশি।

বাস্তবায়ন মানদণ্ড GB/T 1094.6, GB/T 17004, IEC 60076-6, DL/T 840 যা জাতীয়, শিল্প এবং আন্তর্জাতিক মানদণ্ডের সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ, এবং এর গুণমান নিয়ন্ত্রণযোগ্য ও শনাক্তযোগ্য।

৪. মূল পণ্যের সুবিধাসমূহ

(I) চমৎকার বৈদ্যুতিক কর্মক্ষমতা, নির্ভুল এবং স্থিতিশীল পরিচালনা

চৌম্বকীয় সম্পৃক্ততা নেই, আবেশাঙ্কের অত্যন্ত উচ্চ রৈখিকতা: কোরবিহীন নকশা গ্রহণের ফলে এটি লৌহ-কোর রিঅ্যাক্টরের চৌম্বকীয় সম্পৃক্ততার ঘটনাকে সম্পূর্ণরূপে দূর করে। রেটেড কারেন্ট থেকে শর্ট-সার্কিট কারেন্ট পর্যন্ত পরিসরের মধ্যে আবেশাঙ্কের মান স্থিতিশীল থাকে (রৈখিকতার ত্রুটি ≤±৩%), এবং কারেন্টের পরিবর্তনের সাথে সাথে কারেন্ট সীমিতকরণ ও ফিল্টারিং প্রভাব হ্রাস পায় না, যা নিশ্চিত করে যে ক্ষতিপূরণ ব্যবস্থাটি সর্বদা সর্বোত্তম কার্যক্ষম অবস্থায় থাকে।

কম লস, উচ্চ শক্তি-সাশ্রয়ী দক্ষতা: স্কিন এফেক্ট লস কমানোর জন্য ওয়াইন্ডিংটি অক্সিজেন-মুক্ত কপার স্ট্র্যান্ডেড ওয়্যারের একাধিক স্ট্র্যান্ড দিয়ে জড়ানো হয়; ভ্যাকুয়াম ইপোক্সি রেজিন কাস্টিং প্রক্রিয়া ইনসুলেশন লেয়ারের ঘনত্ব নিশ্চিত করে এবং ডাইইলেকট্রিক লস কমায়। পণ্যটির মোট লস জাতীয় মানের চেয়ে অনেক কম, যা দীর্ঘমেয়াদী অপারেশনের সময় বিদ্যুৎ অপচয় ব্যাপকভাবে কমাতে পারে এবং এর অর্থনৈতিক ও পরিবেশগত উভয় সুবিধাই রয়েছে।

শক্তিশালী হারমোনিক দমন ক্ষমতা: এটি গ্রিডের হারমোনিক উপাদান অনুযায়ী রিয়্যাক্ট্যান্স হারকে নির্ভুলভাবে সমন্বয় করতে পারে, লক্ষ্যভিত্তিক ভাবে ৩য়, ৫ম এবং ৭ম-এর মতো বৈশিষ্ট্যসূচক হারমোনিকগুলোকে দমন করে, হারমোনিক বিবর্ধনের কারণে সৃষ্ট ক্যাপাসিটর ব্যাংকের অতিরিক্ত উত্তাপ ও ​​বিকল হওয়াকে কার্যকরভাবে প্রতিরোধ করে এবং রিঅ্যাক্টিভ পাওয়ার ক্ষতিপূরণ ব্যবস্থা ও গ্রিডের মধ্যে সামঞ্জস্য নিশ্চিত করে।

(II) অসামান্য যান্ত্রিক শক্তি, অত্যন্ত শক্তিশালী অভিঘাত প্রতিরোধ ক্ষমতা

ওয়াইন্ডিং-এর অবিচ্ছেদ্য কিউরিং, শর্ট-সার্কিট ইলেক্ট্রোডাইনামিক ফোর্স প্রতিরোধ ক্ষমতা: ভ্যাকুয়াম ইপোক্সি রেজিন কাস্টিং ওয়াইন্ডিং-কে একটি সামগ্রিক দৃঢ় কাঠামো প্রদান করে। অ্যালুমিনিয়াম অ্যালয় স্টার ফ্রেমের সাপোর্টের সাথে মিলিত হয়ে, এটি ২ সেকেন্ডের জন্য রেটেড কারেন্টের ২০ গুণ শর্ট-সার্কিট ইলেক্ট্রোডাইনামিক ফোর্সের প্রভাব সহ্য করতে পারে। শর্ট সার্কিটের পরেও, ওয়াইন্ডিং-এর কোনো বিকৃতি বা স্থানচ্যুতি হয় না এবং ইনসুলেশন স্তরে কোনো ফাটল ধরে না, ফলে যন্ত্রটি স্বাভাবিকভাবে কাজ চালিয়ে যেতে পারে।

ভূমিকম্প ও বায়ু প্রতিরোধ ক্ষমতা, জটিল ভূখণ্ডে অভিযোজনযোগ্য: সামগ্রিক কাঠামোটি ওজনে হালকা এবং এর ভরকেন্দ্র নিচু, সাথে একটি বিশেষ ভূমিকম্প-প্রতিরোধী ভিত্তি রয়েছে। এটি ৮ মাত্রার ভূমিকম্প এবং ১২ গ্রেডের টাইফুনের বাহ্যিক আঘাত প্রতিরোধ করতে পারে এবং পার্বত্য অঞ্চল, পাহাড় ও উপকূলীয় অঞ্চলের মতো জটিল স্থাপনার জন্য উপযুক্ত।

(III) পরিবেশ সুরক্ষা, নিরাপত্তা ও নির্ভরযোগ্যতা, পরিচালনায় কোনো লুকানো বিপদ নেই

সম্পূর্ণ শুষ্ক-ধরণের নকশা, অগ্নিনিরোধক, বিস্ফোরণরোধী এবং দূষণমুক্ত: অন্তরক এবং শীতলকারী মাধ্যম হিসেবে বাতাস ব্যবহার করায় এটি তেলমুক্ত, অদাহ্য মাধ্যমমুক্ত এবং অ-বিষাক্ত গ্যাসমুক্ত, যা তেলে নিমজ্জিত যন্ত্রপাতির তেল নিঃসরণ, বিস্ফোরণ এবং পরিবেশ দূষণের ঝুঁকি সম্পূর্ণরূপে দূর করে। এমনকি চরম ত্রুটির ক্ষেত্রেও কোনো দহন বা বিস্ফোরণ ঘটে না, যা এটিকে সাবস্টেশন, কারখানা এবং আবাসিক এলাকার মতো উচ্চ অগ্নি সুরক্ষা প্রয়োজন এমন ক্ষেত্রগুলির জন্য প্রথম পছন্দ করে তোলে।

কম শব্দে কার্যকারিতা, নীরব পরিবেশের সাথে অভিযোজন: কোর ম্যাগনেটোস্ট্রিকশনের কারণে কোনো নিম্ন-কম্পাঙ্কের শব্দ উৎপন্ন হয় না, নির্ধারিত অবস্থায় এর শব্দের মাত্রা ≤৪৫dB, যা কেবল সাধারণ কথোপকথনের সমতুল্য। এটি আবাসিক এলাকার পাশে বিতরণ কেন্দ্র, হাসপাতাল এবং স্কুলের মতো শব্দ-সংবেদনশীল স্থানে সরাসরি স্থাপন করা যেতে পারে।

চমৎকার তাপ নিরোধক কার্যকারিতা, বার্ধক্য ও ক্ষয় প্রতিরোধ ক্ষমতা: ইপোক্সি রেজিন তাপ নিরোধক স্তরটি ভ্যাকুয়ামে ঢালাই করা হয় এবং উচ্চ তাপমাত্রায় জমাটবদ্ধ করা হয়, যার ফলে এটি শক্তিশালী UV রশ্মি প্রতিরোধ, বার্ধক্য প্রতিরোধ, লবণাক্ত কুয়াশা প্রতিরোধ এবং রাসায়নিক ক্ষয় প্রতিরোধ ক্ষমতা সম্পন্ন। -৪০℃ থেকে +৮৫℃-এর চরম তাপমাত্রার পরিসরেও এর তাপ নিরোধক কার্যকারিতা হ্রাস পায় না, যা এটিকে বিভিন্ন প্রতিকূল জলবায়ু পরিবেশের সাথে খাপ খাইয়ে নিতে সক্ষম করে।

(IV) সুবিধাজনক এবং কার্যকর পরিচালনা ও রক্ষণাবেক্ষণ, স্বল্প সামগ্রিক জীবনচক্র ব্যয়

রক্ষণাবেক্ষণ-মুক্ত ডিজাইন, যা পরিচালনা ও রক্ষণাবেক্ষণ খরচ কমায়: এতে কোনো অয়েল পিলো, অন-লোড ট্যাপ-চেঞ্জার বা ঝুঁকিপূর্ণ চলমান যন্ত্রাংশ নেই। স্বাভাবিক পরিচালনার সময় নিয়মিত তেল ভরা, ওভারহোল এবং রক্ষণাবেক্ষণের প্রয়োজন হয় না। শুধুমাত্র বছরে একবার বাহ্যিক পরিদর্শন এবং গ্রাউন্ডিং টেস্ট করা প্রয়োজন, যা পরিচালনা ও রক্ষণাবেক্ষণ কর্মীদের কাজের চাপ এবং খরচ ব্যাপকভাবে কমিয়ে দেয়।

নমনীয় ইনস্টলেশন, শক্তিশালী অভিযোজন ক্ষমতা: আকারে ছোট এবং ওজনে হালকা হওয়ায়, এটি চারটি ইনস্টলেশন পদ্ধতি সমর্থন করে: ইনডোর ক্যাবিনেট ইনস্টলেশন, ইনডোর ফ্লোর ইনস্টলেশন, আউটডোর পোল ইনস্টলেশন এবং আউটডোর ফ্লোর ইনস্টলেশন। কোনো বিশেষ মেশিন রুম এবং কুলিং সিস্টেমের প্রয়োজন হয় না, এবং নির্মাণকাল সংক্ষিপ্ত (একক ইউনিট ইনস্টলেশনের জন্য মাত্র ২-৪ ঘণ্টা), যা বিভিন্ন স্থানের পরিস্থিতির সাথে সহজে খাপ খাইয়ে নিতে পারে।

ঐচ্ছিক ইন্টেলিজেন্ট মনিটরিং, স্মার্টার অপারেশন ও রক্ষণাবেক্ষণ: অনলাইন তাপমাত্রা মনিটরিং, কারেন্ট ও ভোল্টেজ মনিটরিং এবং ফল্ট অ্যালার্ম মডিউলগুলো কাস্টমাইজ করে ইনস্টল করা যায়, যা RS485/Modbus কমিউনিকেশন প্রোটোকলের মাধ্যমে গ্রিড মনিটরিং সিস্টেমের সাথে সংযুক্ত হতে পারে। এর ফলে যন্ত্রপাতির কার্যকারিতার অবস্থা রিয়েল-টাইমে পর্যবেক্ষণ করা যায় এবং অস্বাভাবিক অবস্থার জন্য দূর থেকে অ্যালার্ম দেওয়া সম্ভব হয়, যা স্মার্ট গ্রিডের পরিচালনা ও রক্ষণাবেক্ষণে সহায়তা করে।

V. প্রয়োগের দৃশ্যকল্প (সম্পূর্ণ দৃশ্যকল্পের বিবরণ)

(I) উচ্চ-ভোল্টেজ শান্ট ক্যাপাসিটর ব্যাংক সমর্থন করার জন্য কারেন্ট সীমিতকরণ

এটিই এই পণ্যটির মূল প্রয়োগক্ষেত্র। এটি ১০কেভি এবং ৩৫কেভি সাবস্টেশন ও ডিস্ট্রিবিউশন স্টেশনের রিঅ্যাক্টিভ পাওয়ার কম্পেনসেশন ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়। ক্লোজিং ইনরাশ কারেন্ট সীমিত করতে, হারমোনিকস দমন করতে, ক্যাপাসিটর, ভ্যাকুয়াম সার্কিট ব্রেকার, ডিসকানেক্টর এবং অন্যান্য সরঞ্জাম রক্ষা করতে এবং রিঅ্যাক্টিভ পাওয়ার কম্পেনসেশন সিস্টেমের নিরাপদ সুইচিং নিশ্চিত করতে এটিকে হাই-ভোল্টেজ শান্ট ক্যাপাসিটরের সাথে সিরিজে সংযুক্ত করা হয়।

(II) নতুন শক্তি কেন্দ্রগুলির বিদ্যুৎ গুণমান পরিচালনা

বায়ু শক্তি, ফটোভোল্টাইক এবং আলোক সঞ্চয় সমন্বিত বিদ্যুৎ কেন্দ্রগুলিতে, নতুন শক্তির বিদ্যুৎ উৎপাদনের অস্থিরতা এবং অনিয়মিততার কারণে সহজেই গ্রিডের হারমোনিক কন্টেন্ট বৃদ্ধি পায় এবং ভোল্টেজের ওঠানামা ঘটে। এই পণ্যটি ক্যাপাসিটর ব্যাংকের সাথে সিরিজে সংযুক্ত হয়ে একটি ফিল্টার ক্ষতিপূরণ শাখা তৈরি করে, যা নতুন শক্তির বিদ্যুৎ উৎপাদন থেকে সৃষ্ট হারমোনিক দমন করে, গ্রিড ভোল্টেজ স্থিতিশীল করে এবং নতুন শক্তির মসৃণ গ্রিড সংযোগে সহায়তা করে।

(III) শিল্প প্রতিষ্ঠানের জন্য হারমোনিক গভর্নেন্স এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ

ধাতুবিদ্যা, রাসায়নিক শিল্প, খনি, রেল ট্রানজিট এবং সূক্ষ্ম উৎপাদন শিল্পের মতো শিল্প প্রতিষ্ঠানগুলিতে ফ্রিকোয়েন্সি কনভার্টার, ইলেকট্রিক আর্ক ফার্নেস এবং রোলিং মিলের মতো প্রচুর নন-লিনিয়ার লোড থাকে, যা প্রচুর হারমোনিক তৈরি করে এবং বড় ধরনের রিঅ্যাক্টিভ পাওয়ার লস ঘটায়। এই পণ্যটি প্রতিষ্ঠানের হারমোনিক বৈশিষ্ট্য অনুযায়ী বিভিন্ন রিঅ্যাকট্যান্স রেটের রিঅ্যাক্টর কাস্টমাইজ করতে পারে এবং ক্যাপাসিটর ব্যাংকের সাথে একটি বিশেষ ফিল্টার ডিভাইস তৈরি করতে পারে, যা কেবল রিঅ্যাক্টিভ পাওয়ার ক্ষতিপূরণ করে এবং পাওয়ার ফ্যাক্টর উন্নত করে তাই নয়, বরং হারমোনিক দমন করে এবং উৎপাদন সরঞ্জাম রক্ষা করে।

(IV) শহুরে বিতরণ নেটওয়ার্কের উন্নয়ন এবং পুনর্গঠন প্রকল্প

শহরের পুরোনো বিতরণ নেটওয়ার্কে পুরোনো লাইন, ঘন লোড এবং বড় ধরনের ভোল্টেজ ওঠানামার মতো সমস্যা রয়েছে। বিতরণ নেটওয়ার্কের আধুনিকীকরণ ও পুনর্গঠনের সময়, এই পণ্যটি নবনির্মিত বা পুনর্নির্মিত রিঅ্যাক্টিভ পাওয়ার ক্ষতিপূরণ কেন্দ্রগুলিতে ক্যাপাসিটর ব্যাংকের সুইচিং ইনরাশ কারেন্ট ও হারমোনিক্সের সমস্যা সমাধান করতে, বিতরণ নেটওয়ার্কের বিদ্যুৎ সরবরাহের মান উন্নত করতে এবং ব্যবহারকারীর বৈদ্যুতিক সরঞ্জামের ক্ষতির ঝুঁকি কমাতে ব্যবহৃত হয়।

(V) বিশেষ পরিবেশের জন্য বিশেষ বিদ্যুৎ সরবরাহ ব্যবস্থা

উচ্চ-উচ্চতার এলাকা, উপকূলীয় লবণাক্ত কুয়াশাচ্ছন্ন এলাকা, তীব্র শীতল এলাকা এবং রাসায়নিক ক্ষয়প্রবণ এলাকার মতো বিশেষ পরিবেশে, প্রচলিত তেল-নিমজ্জিত এবং লৌহ-কোর রিয়্যাক্টরগুলো দীর্ঘ সময় ধরে স্থিতিশীলভাবে চালানো কঠিন। এই পণ্যটি কাস্টমাইজড ডিজাইনের (যেমন উচ্চ-উচ্চতার ইনসুলেশন বৃদ্ধি, উপকূলীয় স্টেইনলেস স্টিল সুরক্ষা, তীব্র শীতল ও নিম্ন-তাপমাত্রার ইনসুলেশন অভিযোজন) মাধ্যমে এই বিশেষ পরিবেশগুলোতে দীর্ঘ সময় ধরে নির্ভরযোগ্যভাবে কাজ করতে পারে এবং বিদ্যুৎ সরবরাহ ব্যবস্থার স্থিতিশীলতা নিশ্চিত করে।
