SZ9 সিরিজের ট্রান্সফরমারের পণ্যের বিবরণ

I. পণ্য পরিচিতি

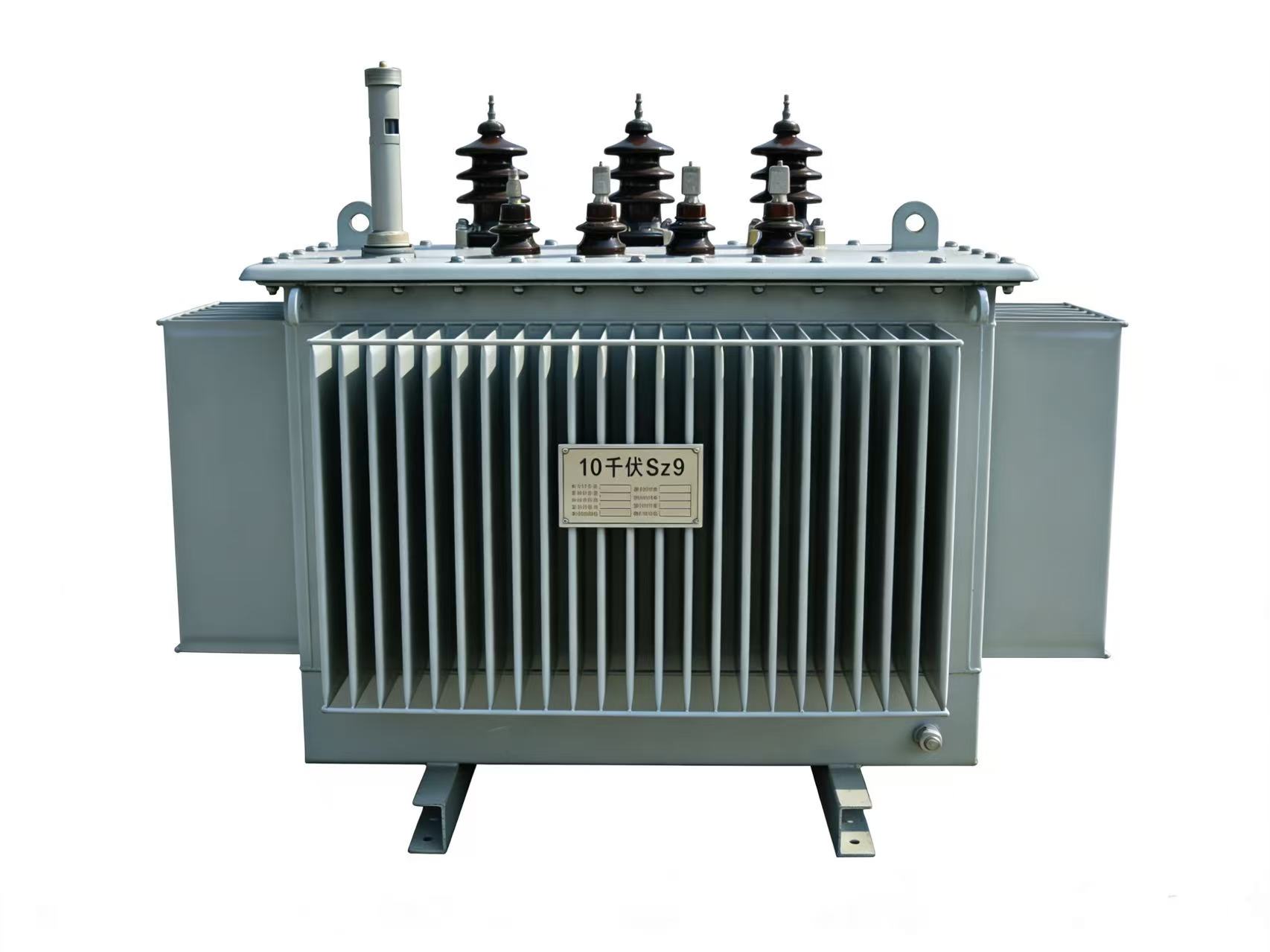

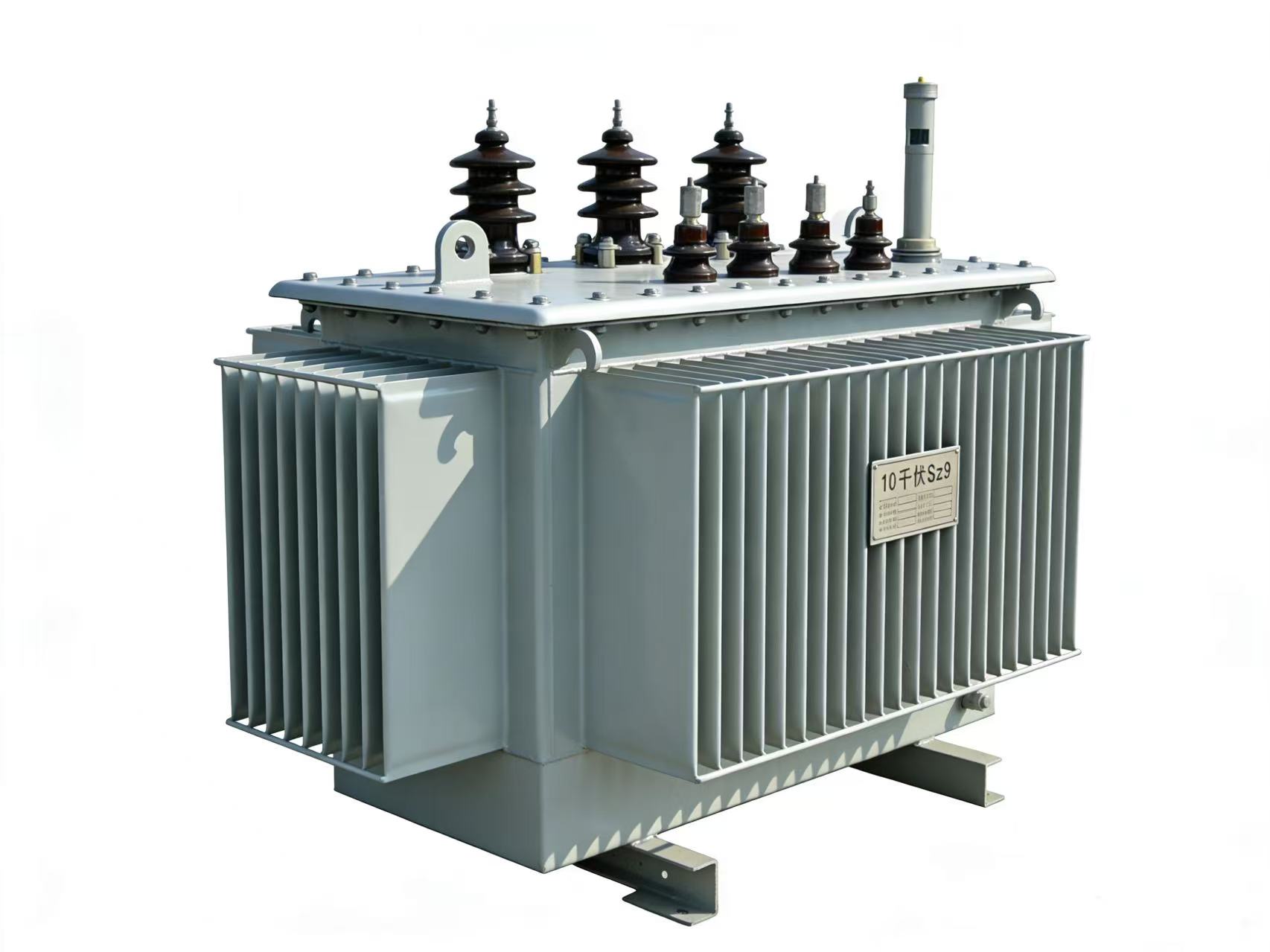

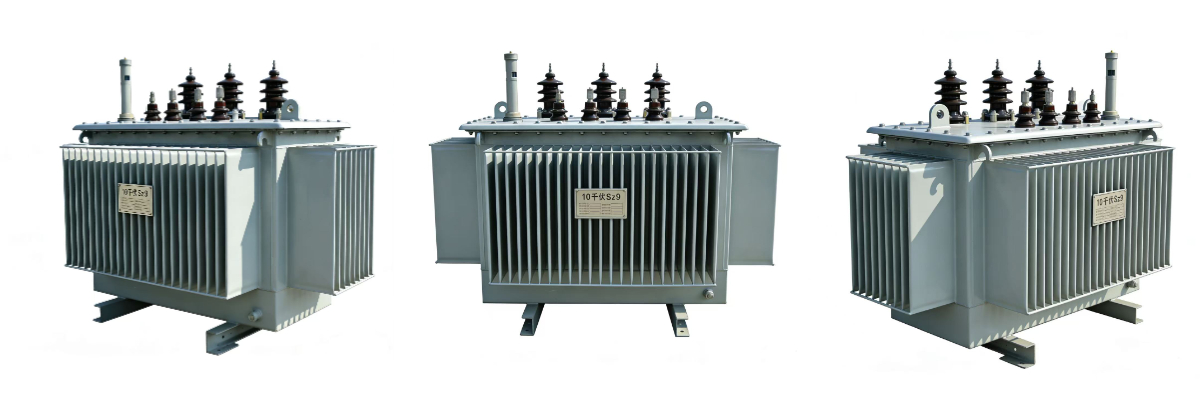

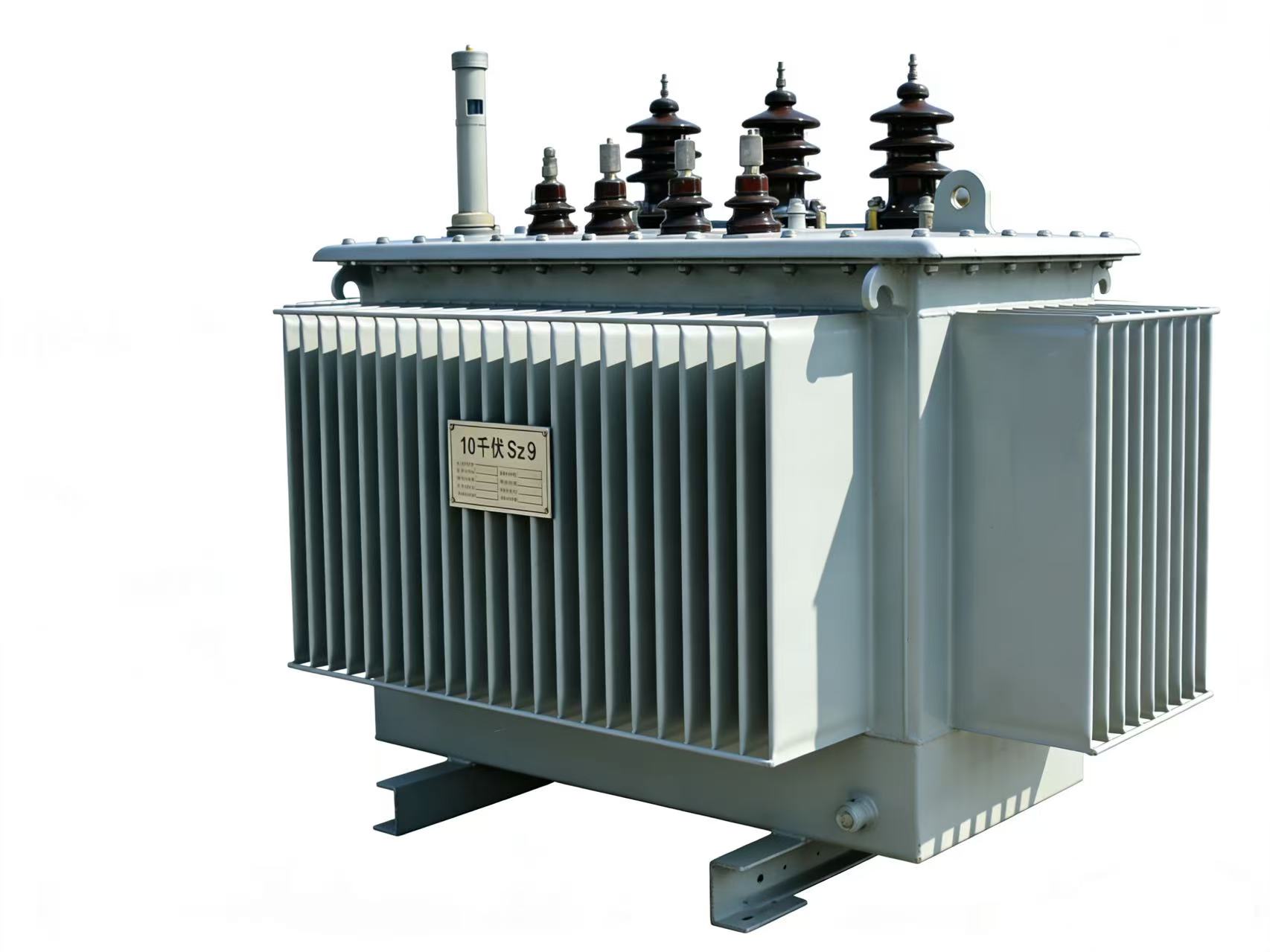

SZ9 হল একটি তিন-ফেজ তেল-নিমজ্জিত অন-লোড ট্যাপ-চেঞ্জিং পাওয়ার ট্রান্সফরমার, 50Hz পাওয়ার সিস্টেমের জন্য উপযুক্ত যার ভোল্টেজ 6kV, 10kV এবং 35kV। এটি শহুরে এবং গ্রামীণ পাওয়ার গ্রিড, শিল্প এবং খনির উদ্যোগ এবং বাণিজ্যিক কমপ্লেক্সগুলির জন্য মূল শক্তি রূপান্তর সরঞ্জাম হিসাবে কাজ করে।

পণ্যটি জাতীয় মান GB 1094 এবং GB/T 6451 অনুসারে ডিজাইন ও তৈরি করা হয়েছে। এতে উচ্চ ভেদ্যতার সিলিকন স্টিল শিট, অক্সিজেন-মুক্ত তামার ওয়াইন্ডিং এবং অন-লোড ট্যাপ চেঞ্জার ব্যবহার করা হয়েছে, যা বিদ্যুৎ বিভ্রাট ছাড়াই লোডের অধীনে ভোল্টেজ নিয়ন্ত্রণ করতে সক্ষম। এর বৈশিষ্ট্য হলো কম লস, উচ্চ স্থিতিশীলতা এবং দীর্ঘ পরিষেবা জীবন, যা ব্যাপক ভোল্টেজ ওঠানামা এবং উচ্চ পাওয়ার কোয়ালিটির প্রয়োজনীয়তাযুক্ত পরিস্থিতিতে স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করে।

২. মূল প্রযুক্তিগত পরামিতি (পরিবর্তনযোগ্য)

মৌলিক বিশেষ উল্লেখ

• রেট করা ক্ষমতা:

  ১০০~২৫০০ কেভিএ (১০ কেভি শ্রেণী);

  ২০০০~১৬০০০ কেভিএ (৩৫ কেভি শ্রেণী)

• ভোল্টেজ সংমিশ্রণ:

  ১০±৪×২.৫%/০.৪কেভি;

  ৩৫±৩×২.৫%/১০.৫কেভি

• সংযোগ গোষ্ঠী: Yyn0, Dyn11

• শীতলীকরণ মোড: ONAN (তেল-নিমজ্জিত প্রাকৃতিক শীতলীকরণ)

• ইনসুলেশন শ্রেণি: শ্রেণি B

• ভোল্টেজ নিয়ন্ত্রণ: অন-লোড ট্যাপ পরিবর্তন (বিদ্যুৎ বিভ্রাট ছাড়াই সুইচিং)

সাধারণ কর্মক্ষমতা (10kV শ্রেণী)

নিরাপত্তা ও সুরক্ষা

• সুরক্ষা সরঞ্জাম: চাপ উপশমকারী ভালভ, গ্যাস রিলে, সংকেত থার্মোমিটার

• ইনসুলেশন লেভেল: LI75AC35 (10kV); LI200AC85 (35kV)

III. প্রধান বৈশিষ্ট্য

1. লোডের অধীনে ভোল্টেজ স্থিতিশীলতা, কোন বিদ্যুৎ বিভ্রাট নেই

   অন-লোড ট্যাপ চেঞ্জার ম্যানুয়াল, অটোমেটিক এবং রিমোট কন্ট্রোল সমর্থন করে। এটি চালু থাকা অবস্থায় ভোল্টেজ নির্ভুলভাবে সমন্বয় করতে পারে, যা গ্রিডের বড় ধরনের ওঠানামার সাথে খাপ খাইয়ে নেয় এবং বিদ্যুতের স্থিতিশীল মান নিশ্চিত করে।

2. অতি-স্বল্প অপচয়, দীর্ঘমেয়াদী শক্তি সাশ্রয়

   উচ্চ ভেদ্যতা সম্পন্ন সিলিকন স্টিল শিট এবং মাল্টি-স্টেপ ল্যাপ কোর ব্যবহার করা হয়েছে। এর নো-লোড এবং লোড লস S7/S8 সিরিজের চেয়ে সুস্পষ্টভাবে ভালো, সাথে রয়েছে উল্লেখযোগ্য বার্ষিক বিদ্যুৎ সাশ্রয় এবং কম পরিচালন ব্যয়।

3. নির্ভরযোগ্য কাঠামো, শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা

   অক্সিজেন-মুক্ত তামার কয়েল, ঢেউখেলানো তেল নালী এবং উচ্চ যান্ত্রিক শক্তি সম্পন্ন নতুন ইনসুলেশন কাঠামো দ্বারা সজ্জিত। এর কোরটি দৃঢ়ভাবে স্থির করা এবং নিরাপদ পরিচালনার জন্য আকস্মিক শর্ট-সার্কিট পরীক্ষায় উত্তীর্ণ হয়েছে।

4. সম্পূর্ণভাবে সিল করা ও টেকসই, সহজে রক্ষণাবেক্ষণযোগ্য

   ঢেউতোলা তেল ট্যাঙ্ক এবং সম্পূর্ণ সিল করা কাঠামো তেল বার্ধক্য বিলম্বিত করে। সম্পূর্ণ সুরক্ষা ডিভাইসগুলি স্ট্যান্ডার্ড কনফিগার করা, ঘন ঘন রক্ষণাবেক্ষণ মুক্ত, ইনডোর এবং আউটডোর ইনস্টলেশনের জন্য উপযুক্ত।

5. মানসম্মত এবং কাস্টমাইজযোগ্য

   জাতীয় এবং আইইসি (IEC) মানদণ্ডের সাথে সঙ্গতিপূর্ণ। বিভিন্ন গ্রিড ও লোডের চাহিদা মেটাতে জোরপূর্বক বায়ু শীতলীকরণ, তাপমাত্রা নিয়ন্ত্রণ এবং দূরবর্তী পর্যবেক্ষণের মতো ঐচ্ছিক সুবিধাগুলো উপলব্ধ রয়েছে।

৪. প্রয়োগের পরিস্থিতি

• পাওয়ার গ্রিড বিতরণ: শহুরে ও গ্রামীণ সাবস্টেশন, শিল্প পার্কের সাবস্টেশন, আবাসিক এলাকার বিতরণ কক্ষ

• শিল্প উত্পাদন: খনি, ধাতুবিদ্যা, রাসায়নিক শিল্প, টেক্সটাইল, ইলেকট্রনিক্স এবং অন্যান্য ভোল্টেজ-সংবেদনশীল উত্পাদন লাইন

• বাণিজ্যিক অবকাঠামো: শপিং মল, হাসপাতাল, ডেটা সেন্টার, রেল ট্রানজিট, বিমানবন্দর এবং স্টেশন

• বিশেষ পরিস্থিতি: গ্রিড প্রান্তে অস্থিতিশীল ভোল্টেজযুক্ত এলাকা, ব্যাপক লোড ওঠানামাকারী সরকারি প্রতিষ্ঠান
