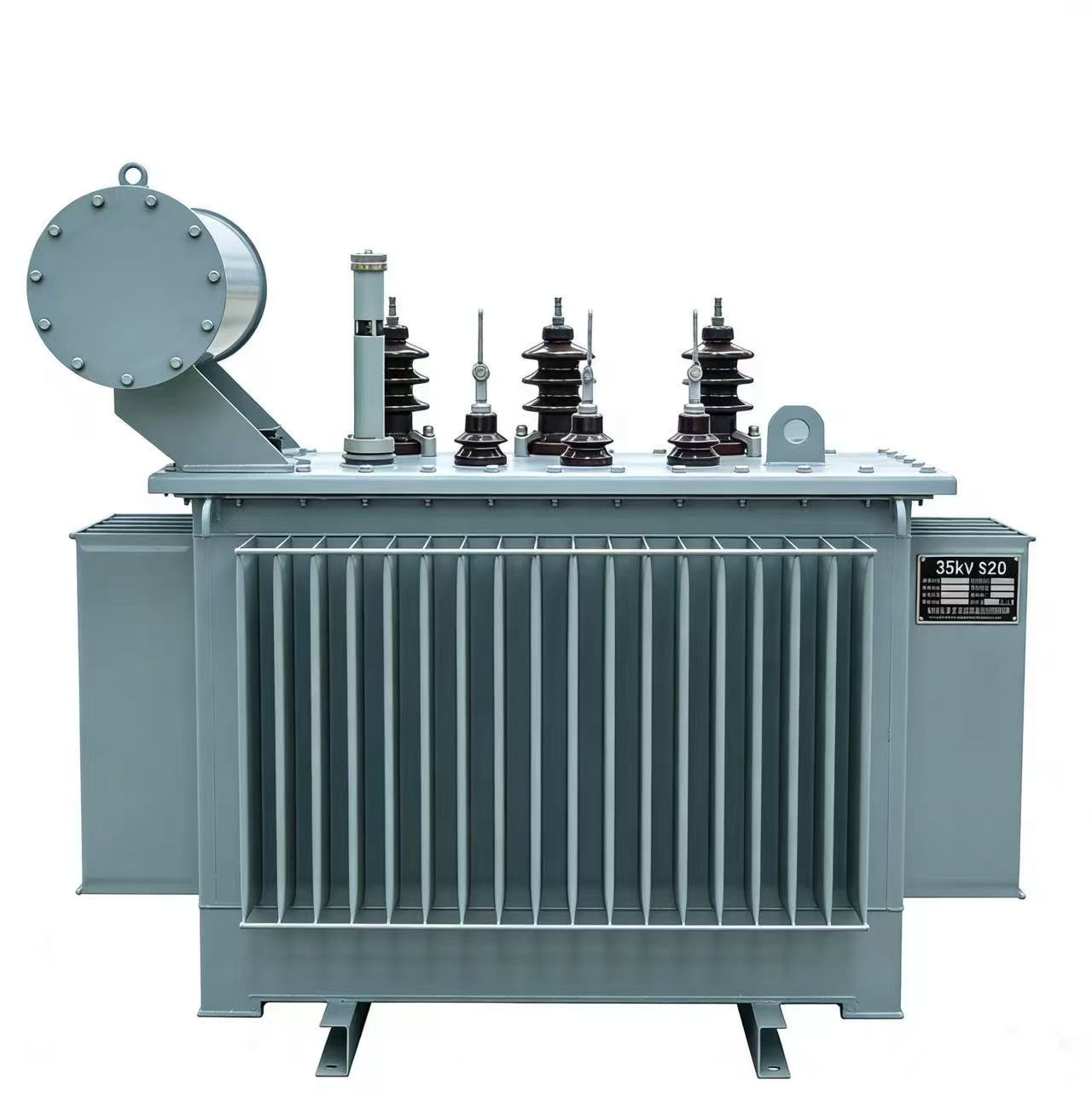

কম ক্ষতি তেল নিমজ্জিত ট্রান্সফরমার

১. পণ্য পরিচিতি

৩৫কেভি এস২০ সিরিজের তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমারটি হলো পরবর্তী প্রজন্মের একটি অতি-উচ্চ শক্তি-দক্ষতাসম্পন্ন ট্রান্সফরমার। উন্নতমানের স্বল্প-ক্ষতির সিলিকন স্টিল শিট, অপ্টিমাইজড ম্যাগনেটিক সার্কিট ডিজাইন এবং সম্পূর্ণ সিল করা নির্ভরযোগ্য ইঞ্জিনিয়ারিংয়ের কারণে, এটি ক্ষতির প্যারামিটারে এস১৮, এস১৩ এবং এস১১-এর মতো প্রচলিত মডেলগুলোকে ছাড়িয়ে যায় এবং একই সাথে চীনের শীর্ষস্থানীয় শক্তি-দক্ষতার মান পূরণ করে। ৩৫কেভি বিদ্যুৎ সঞ্চালন ও বিতরণ ব্যবস্থার জন্য ডিজাইন করা এই সরঞ্জামটি ভোল্টেজ রূপান্তর, বিদ্যুৎ বিতরণ এবং নবায়নযোগ্য শক্তি গ্রিড ইন্টিগ্রেশনে বিশেষভাবে পারদর্শী। স্বল্প-ক্ষতির কার্যকারিতা, নীরব কর্মক্ষমতা, উচ্চ নির্ভরযোগ্যতা, রক্ষণাবেক্ষণ-মুক্ত পরিচালনা এবং দীর্ঘ পরিষেবা জীবনের কারণে, এটি গ্রিড আপগ্রেড, বৃহৎ শিল্প কারখানা, ডেটা সেন্টার, নবায়নযোগ্য বিদ্যুৎ কেন্দ্র এবং উচ্চমানের বিদ্যুৎ সরবরাহ অ্যাপ্লিকেশনের জন্য একটি মূল শক্তি-সাশ্রয়ী সমাধান হিসেবে কাজ করে।

২. প্রযুক্তিগত বিবরণ (পরিবর্তনযোগ্য)

• রেটেড ভোল্টেজ: ৩৫কেভি±২×২.৫%/১০কেভি/০.৪কেভি • রেটেড ফ্রিকোয়েন্সি: ৫০হার্জ • কানেকশন গ্রুপ: YNd11/Dyn11 • শীতলীকরণ পদ্ধতি: ONAN তেল-নিমজ্জিত স্ব-শীতলীকরণ • ধারণক্ষমতার পরিসর: ৫০কেভিএ থেকে ৩১,৫০০কেভিএ • ইম্পিডেন্স ভোল্টেজ: ৬.৫%–৮% (ধারণক্ষমতা অনুযায়ী) • ইনসুলেশন ক্লাস: গ্রেড A • সুরক্ষামূলক কাঠামো: প্লেট-টাইপ রেডিয়েটর সহ সম্পূর্ণ সিল করা ঢেউখেলানো তেলের ট্যাঙ্ক • অপারেটিং পরিবেশ: -৩০°C থেকে +৪০°C

৩. মূল বৈশিষ্ট্যসমূহ

১. হ্রাসকৃত অপচয়ের সাথে অতি-উচ্চ শক্তি দক্ষতা: নো-লোড এবং লোড উভয় অবস্থাতেই অপচয় জাতীয় মানকে উল্লেখযোগ্যভাবে ছাড়িয়ে যায়, যা S18 মানের চেয়েও আরও উন্নতি প্রদর্শন করে। দীর্ঘমেয়াদী পরিচালনায় উল্লেখযোগ্য শক্তি সাশ্রয় হয় এবং সামগ্রিক পরিচালন ব্যয় হ্রাস পায়, যা চীনের দ্বৈত-কার্বন শক্তি সংরক্ষণ বিধি সম্পূর্ণরূপে মেনে চলে।

অত্যন্ত কম শব্দে নিঃশব্দে পরিচালনা: এর উন্নতমানের লোহার কোর কাঠামো এবং কম্পন প্রশমনকারী শব্দ কমানোর নকশার ফলে পরিচালনার সময় শব্দের মাত্রা অনেক কম থাকে, যা এটিকে আবাসিক এলাকা, স্কুল, হাসপাতাল এবং অফিস ভবনের মতো অত্যন্ত নিঃশব্দ পরিবেশের জন্য উপযুক্ত করে তোলে।

তেল-মুক্ত বিয়ারিং সহ সম্পূর্ণ সিল করা রক্ষণাবেক্ষণ-মুক্ত ডিজাইন: এর সম্পূর্ণ সিল করা কাঠামো ট্রান্সফরমারের তেলকে বাতাসের সংস্পর্শে আসতে বাধা দেয়, যা জারণ প্রতিরোধ, আর্দ্রতা থেকে সুরক্ষা এবং ফুটো প্রতিরোধ নিশ্চিত করে। এর ফলে কোর উত্তোলন এবং নিয়মিত রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর হয়, যার পরিণামে পরিচালন ও রক্ষণাবেক্ষণ খরচ অত্যন্ত কম থাকে।

এর শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা, ওয়াইন্ডিং-এর উচ্চ যান্ত্রিক শক্তি এবং স্থিতিশীল ইনসুলেশন কাঠামো এটিকে গ্রিড সার্জ, লোডের ওঠানামা এবং শর্ট-সার্কিট জনিত চাপ সহ্য করতে সক্ষম করে, যা নিরাপদ ও নির্ভরযোগ্য কার্যক্রম নিশ্চিত করে।

স্বল্প তাপমাত্রা বৃদ্ধি এবং দীর্ঘ পরিষেবা জীবন: অপ্টিমাইজড কুলিং সিস্টেম চমৎকারভাবে তাপমাত্রা বৃদ্ধি নিয়ন্ত্রণ নিশ্চিত করে, যা কার্যকরভাবে ইনসুলেশনের বার্ধক্য বিলম্বিত করে, ফলে যন্ত্রপাতির আয়ুষ্কাল দীর্ঘায়িত হয় এবং স্থিতিশীলতা বৃদ্ধি পায়।

চমৎকার ক্ষয়রোধী, আর্দ্রতারোধী, ধূলোরোধী এবং আবহাওয়া প্রতিরোধী বৈশিষ্ট্যের কারণে এর পরিবেশগত অভিযোজন ক্ষমতা প্রবল, যা বহিরাঙ্গন এলাকা, সাবস্টেশন, কন্টেইনার সাবস্টেশন, উচ্চভূমি অঞ্চল এবং উপকূলীয় অঞ্চলের মতো জটিল পরিবেশের জন্য উপযুক্ত।

৪. প্রয়োগের পরিস্থিতি

• শহুরে/গ্রামীণ ৩৫কেভি পাওয়ার গ্রিডের নতুন নির্মাণ এবং শক্তি-সাশ্রয়ী রেট্রোফিটিং • বৃহৎ শিল্প পার্ক, কারখানা, খনি, ধাতুবিদ্যা কেন্দ্র এবং রাসায়নিক কারখানার জন্য উচ্চ-লোডের বিদ্যুৎ সরবরাহ • উইন্ড ফার্ম, ফটোভোল্টাইক সিস্টেম এবং শক্তি সঞ্চয় কেন্দ্রের জন্য স্টেপ-আপ ট্রান্সফরমার • ডেটা সেন্টার, বাণিজ্যিক কমপ্লেক্স, হাসপাতাল, স্কুল এবং বিলাসবহুল আবাসিক কমপ্লেক্স • রেলপথ, মহাসড়ক, বিমানবন্দর, জল সংরক্ষণ ব্যবস্থা এবং পৌর ব্যবস্থা সহ অবকাঠামো প্রকল্প • সাবস্টেশন, কন্টেইনারাইজড সাবস্টেশন এবং আউটডোর টাওয়ার-টাইপ ডিস্ট্রিবিউশন সিস্টেমের প্রধান ট্রান্সফরমার
