থ্রি ফেজ প্যাড মাউন্টেড ট্রান্সফরমার

পণ্য পরিচিতি

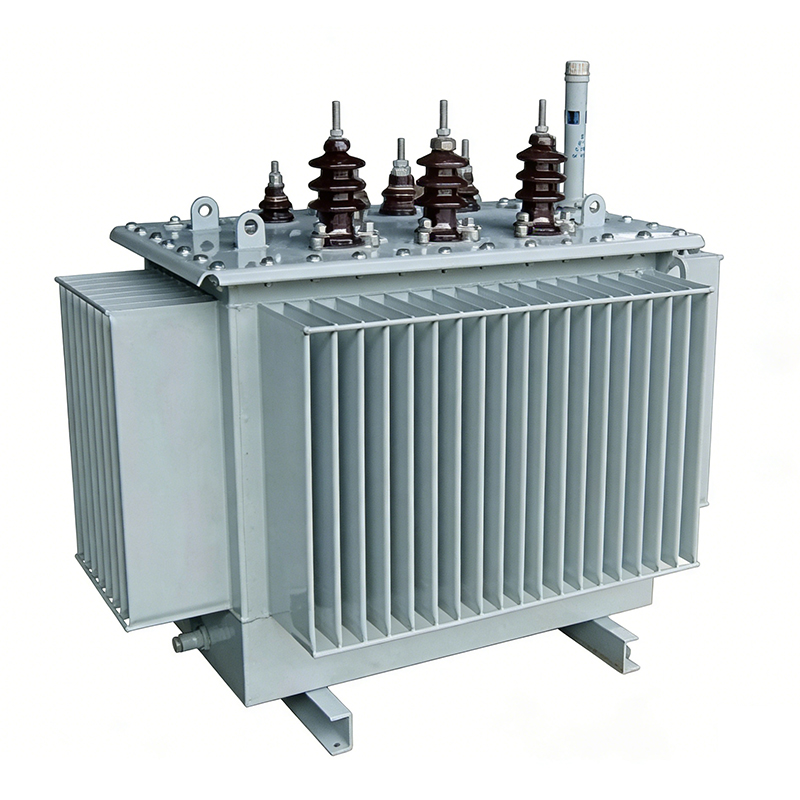

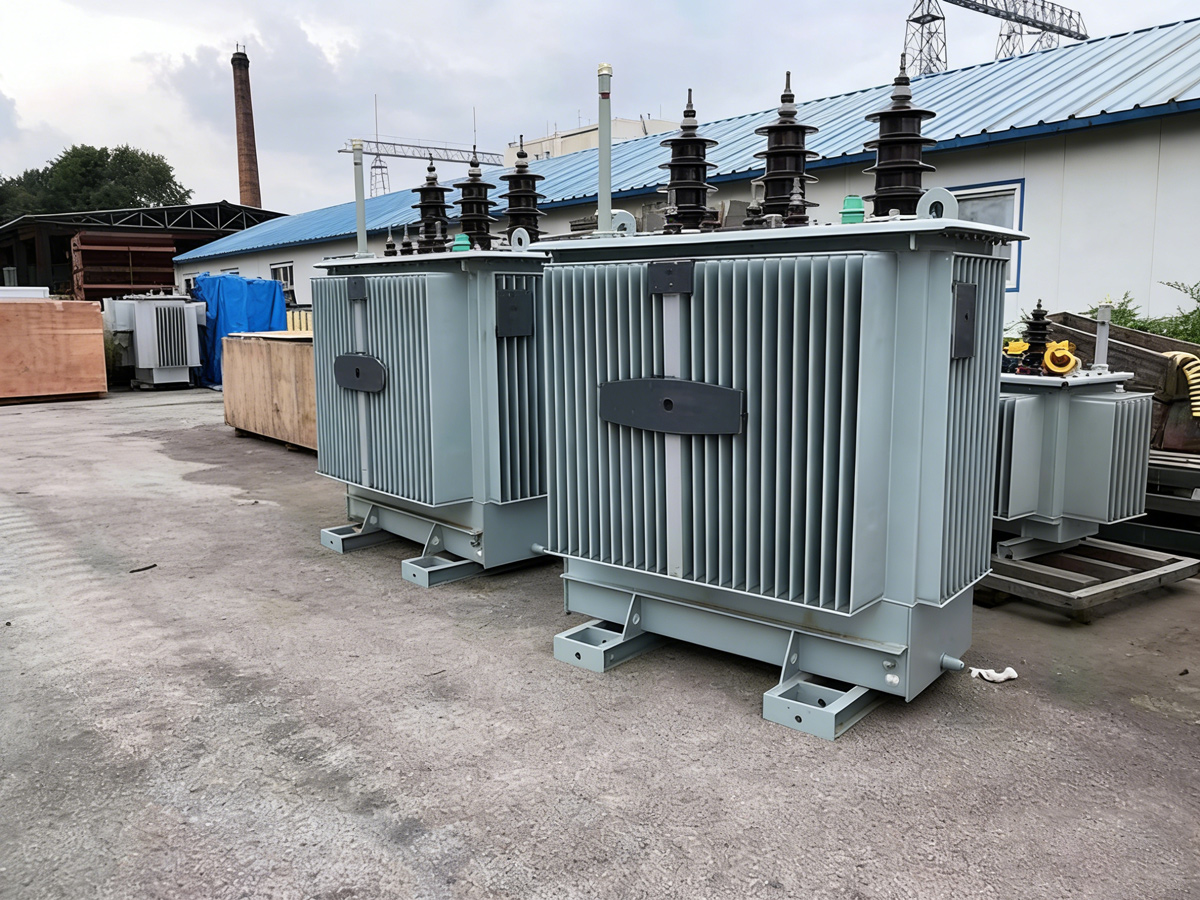

S10 সিরিজ হলো একটি উচ্চ-নির্ভরযোগ্য থ্রি-ফেজ অয়েল-ইমার্সড ডিস্ট্রিবিউশন ট্রান্সফরমার, যা প্রচলিত S9 সিরিজের একটি উন্নত ও শক্তি-সাশ্রয়ী সংস্করণ। এতে একটি সম্পূর্ণ সিল করা ঢেউখেলানো ট্যাংকের কাঠামো ব্যবহার করা হয়েছে, যা কার্যকরভাবে বাইরের বাতাস ও আর্দ্রতা থেকে এটিকে বিচ্ছিন্ন রাখে, ইনসুলেটিং তেলের ক্ষয়ের গতি কমিয়ে দেয় এবং দীর্ঘমেয়াদী কার্যকারিতার সময় স্থিতিশীল কর্মক্ষমতা, কম শক্তি অপচয় ও দীর্ঘ পরিষেবা জীবন নিশ্চিত করে। এর সুষম কর্মক্ষমতা, সুলভ মূল্য এবং সহজ রক্ষণাবেক্ষণের কারণে এই সিরিজটি শহর ও গ্রামের পাওয়ার গ্রিড, শিল্প ও খনি প্রতিষ্ঠান, পুরোনো ডিস্ট্রিবিউশন নেটওয়ার্ক সংস্কার প্রকল্প, এবং আবাসিক এলাকা, কারখানা ও ছোট-মাঝারি বাণিজ্যিক স্থানের মতো অভ্যন্তরীণ ও বাহ্যিক বিদ্যুৎ বিতরণের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

মডেল ব্যাখ্যা

• S: থ্রি-ফেজ-এর সংক্ষিপ্ত রূপ, যা নির্দেশ করে যে ট্রান্সফর্মারটি থ্রি-ফেজ এসি বিদ্যুৎ সরবরাহ ব্যবস্থার জন্য উপযুক্ত, যা শিল্প ও বেসামরিক খাতের বৃহৎ পরিসরের বিদ্যুতের চাহিদা মেটাতে এবং স্থিতিশীল ও নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করতে পারে।

• ১০: পারফরম্যান্স সিরিজ কোড, যা ট্রান্সফরমারের পারফরম্যান্স স্তরকে নির্দেশ করে। এটি জাতীয় লেভেল ২ শক্তি দক্ষতা মানদণ্ডের সাথে সঙ্গতিপূর্ণ, যার লস S9 সিরিজের তুলনায় কম ও পরিচালন ক্ষমতা অধিক স্থিতিশীল এবং S11 সিরিজের তুলনায় ব্যয়-সাশ্রয়ী।

• M: সিলড করোগেটেড ট্যাঙ্ক-এর সংক্ষিপ্ত রূপ, যা নির্দেশ করে যে ট্রান্সফর্মারটি অয়েল কনজারভেটর ছাড়াই একটি সম্পূর্ণ সিল করা করোগেটেড ট্যাঙ্ক ডিজাইন ব্যবহার করে, যা রক্ষণাবেক্ষণ-মুক্ত ও লিক-প্রুফ কর্মক্ষমতা নিশ্চিত করে, পরবর্তী পরিচালনা ও রক্ষণাবেক্ষণ খরচ কমায় এবং প্রতিকূল বহিরাঙ্গন পরিবেশের সাথে খাপ খাইয়ে নিতে পারে।

• রেটেড ভোল্টেজ: ১০কেভি/০.৪কেভি, যা আবাসিক বিতরণ নেটওয়ার্কের প্রচলিত ভোল্টেজ স্তর। এর উচ্চ-ভোল্টেজ দিকটি ১০কেভি এবং নিম্ন-ভোল্টেজ দিকটি ০.৪কেভি, যা বেশিরভাগ শিল্প ও বেসামরিক বিদ্যুৎ বিতরণের জন্য পুরোপুরি উপযুক্ত।

প্রযুক্তিগত পরামিতি (পরিবর্তনযোগ্য)

• রেটেড ক্যাপাসিটি: ৩০kVA–২৫০০kVA, যা ছোট থেকে বড় আকারের ১৮টি প্রচলিত স্পেসিফিকেশনকে অন্তর্ভুক্ত করে। ব্যবহারকারীদের প্রকৃত বিদ্যুৎ চাহিদা অনুযায়ী এটি নমনীয়ভাবে নির্বাচন করা যায়, যার মধ্যে রয়েছে ৩০kVA, ৫০kVA, ৮০kVA, ১০০kVA থেকে শুরু করে ২৫০০kVA পর্যন্ত, যা বিভিন্ন মাত্রার বিদ্যুৎ বিতরণের চাহিদা পূরণ করে।

• ভোল্টেজ: ১০±৫%/০.৪কেভি, এর উচ্চ-ভোল্টেজ অংশের ভোল্টেজ নিয়ন্ত্রণের পরিসীমা ±৫%, যা পাওয়ার গ্রিডের ওঠানামা অনুযায়ী নমনীয়ভাবে ভোল্টেজ সমন্বয় করতে পারে, কার্যকরভাবে ভোল্টেজের অস্থিতিশীলতা এড়িয়ে চলে এবং বৈদ্যুতিক সরঞ্জামগুলির জন্য স্থিতিশীল আউটপুট ভোল্টেজ নিশ্চিত করে।

• ট্যাপ চেঞ্জার: অফ-সার্কিট ট্যাপ চেঞ্জার, যা বিদ্যুৎ বিভ্রাটের সময়ও চালানো প্রয়োজন; এর কার্যপ্রণালী সহজ, সংযোগ নির্ভরযোগ্য, কার্যকাল দীর্ঘ এবং ব্যর্থতার হার কম; বিশেষ পরিস্থিতিতে বিদ্যুৎ বিভ্রাট ছাড়াই ভোল্টেজ নিয়ন্ত্রণ বাস্তবায়নের জন্য ব্যবহারকারীর প্রয়োজন অনুযায়ী অন-লোড ট্যাপ চেঞ্জার কাস্টমাইজ করা যেতে পারে।

• শীতলীকরণ: ONAN (অয়েল ন্যাচারাল এয়ার ন্যাচারাল), যা একটি তেলে-নিমজ্জিত স্ব-শীতলীকরণ পদ্ধতি। এর তাপ অপচয়ের দক্ষতা স্থিতিশীল, গঠন সরল, ব্যর্থতার হার কম এবং এটি প্রচলিত লোড পরিচালনার জন্য উপযুক্ত; প্রয়োজন অনুযায়ী ONAF (ফোর্সড এয়ার কুলিং) নির্বাচন করা যেতে পারে, যা লোড ধারণক্ষমতা ২০%-৩০% পর্যন্ত বৃদ্ধি করে।

• সংযোগ গ্রুপ: Dyn11 / Yyn0, Dyn11 হলো প্রধান সংযোগ পদ্ধতি, যার শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা, স্থিতিশীল ভোল্টেজ তরঙ্গরূপ এবং ভালো সামঞ্জস্যতা রয়েছে, যা বেশিরভাগ শিল্প ও বেসামরিক বিদ্যুৎ বিতরণের ক্ষেত্রে উপযুক্ত; কম ক্ষমতার বেসামরিক ব্যবহারের জন্য Yyn0 একটি ঐচ্ছিক ব্যবস্থা।

• ইনসুলেশন ক্লাস: ক্লাস A, উপরের তেলের সর্বোচ্চ তাপমাত্রা ≤১০৫℃, ইনসুলেশন কর্মক্ষমতা স্থিতিশীল ও নির্ভরযোগ্য, ইনসুলেটিং তেলের ব্রেকডাউন ভোল্টেজ ≥৩০kV এবং আংশিক ডিসচার্জ ≤১০pC, যা কার্যকরভাবে ট্রান্সফরমারের পরিষেবা জীবন ১৫ বছরেরও বেশি বাড়িয়ে দিতে পারে।

• শক্তি দক্ষতা: GB 20052 লেভেল 2, যা জাতীয় লেভেল 2 শক্তি দক্ষতা মান পূরণ করে এবং S9 সিরিজের তুলনায় নো-লোড লস 20%-30% কম, যা সুস্পষ্ট শক্তি সাশ্রয়ের প্রভাব নিশ্চিত করে এবং শক্তি সাশ্রয় ও খরচের মধ্যে ভারসাম্য বজায় রাখে।

প্রধান বৈশিষ্ট্য

• S9-এর চেয়ে কম লস, শক্তি সাশ্রয়ী: উচ্চ-মানের কোল্ড-রোল্ড সিলিকন স্টিল শিট এবং অপ্টিমাইজড ম্যাগনেটিক সার্কিট ডিজাইন ব্যবহারের ফলে, এর নো-লোড লস এবং লোড লস S9 সিরিজের তুলনায় উল্লেখযোগ্যভাবে কম। এটি দীর্ঘমেয়াদী অপারেশনের সময় বিদ্যুৎ খরচ কমায়, শক্তি সাশ্রয় করে ও খরচ হ্রাস করে এবং পাওয়ার গ্রিডের মৌলিক শক্তি-সাশ্রয়ী প্রয়োজনীয়তা পূরণ করে।

• সম্পূর্ণরূপে সিল করা, রক্ষণাবেক্ষণ-মুক্ত, লিক-প্রুফ: অয়েল কনজারভেটর ছাড়া সম্পূর্ণরূপে সিল করা ঢেউখেলানো ট্যাঙ্কের কাঠামোটি কার্যকরভাবে বাতাস এবং আর্দ্রতাকে বিচ্ছিন্ন করতে পারে, ইনসুলেটিং অয়েলের বার্ধক্য এবং স্যাঁতসেঁতে ভাব এড়াতে পারে এবং স্বাভাবিক পরিচালনার সময় তেল পরিবর্তন বা কোর তোলার প্রয়োজন হয় না। এটি রক্ষণাবেক্ষণ-মুক্ত এবং লিক-প্রুফ, যা পরবর্তী পরিচালনা ও রক্ষণাবেক্ষণের খরচ এবং শ্রমের পরিমাণ ব্যাপকভাবে হ্রাস করে।

• স্থিতিশীল কাঠামো, শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা: ওয়াইন্ডিংগুলো উচ্চ-মানের তামার পরিবাহী দিয়ে জড়ানো থাকে, যার কাঠামো যুক্তিসঙ্গত এবং এটি দৃঢ়ভাবে সংযুক্ত। লোহার কোর এবং ওয়াইন্ডিংগুলো শক্তভাবে সংযুক্ত থাকে, যা আকস্মিক শর্ট সার্কিটের কারণে সৃষ্ট যান্ত্রিক চাপ কার্যকরভাবে প্রতিরোধ করতে পারে, ওয়াইন্ডিংয়ের বিকৃতি এবং কোরের স্থানচ্যুতি এড়াতে পারে এবং স্থিতিশীল ও নির্ভরযোগ্য কার্যকারিতা নিশ্চিত করে।

• কম শব্দ, নির্ভরযোগ্য কার্যকারিতা: অপ্টিমাইজড ম্যাগনেটিক সার্কিট ডিজাইন এবং উচ্চ-মানের কোর উপাদানের সাহায্যে, এর অপারেটিং শব্দ ৫০-৫৮ ডিবি(এ)-তে নিয়ন্ত্রিত থাকে, যা জাতীয় মানদণ্ডের প্রয়োজনীয়তা পূরণ করে। এর কার্যকারিতা স্থিতিশীল ও নির্ভরযোগ্য এবং বছরে ব্যর্থতার হার ≤০.৫%, যা বেশিরভাগ কম সংবেদনশীল শব্দের ক্ষেত্রে উপযুক্ত।

• স্বল্প ব্যয়, সহজ স্থাপন: এর মূল্য-কার্যকারিতা অনেক বেশি, S11 সিরিজের তুলনায় প্রাথমিক ক্রয়মূল্য কম এবং কর্মক্ষমতা ও খরচের মধ্যে ভারসাম্য রয়েছে। এর গঠন সুসংহত ও ওজনে হালকা, স্থাপন প্রক্রিয়া সহজ, কোনো জটিল সরঞ্জামের প্রয়োজন হয় না এবং এটি দ্রুত আউটডোর পোল-মাউন্টেড, ইনডোর ও বক্স-টাইপ সাবস্টেশন স্থাপনের ক্ষেত্রে মানিয়ে নেওয়া যায়।

অ্যাপ্লিকেশন দৃশ্যকল্প

• শহুরে ও গ্রামীণ বিদ্যুৎ গ্রিড: এটি গ্রামীণ বিদ্যুৎ বিতরণ, শহুরে জনগোষ্ঠীর জন্য বিদ্যুৎ সরবরাহ এবং শহুরে ও গ্রামীণ বিদ্যুৎ গ্রিডের আধুনিকীকরণ ও সংস্কারে ব্যাপকভাবে ব্যবহৃত হয়, যা কার্যকরভাবে বিদ্যুৎ সরবরাহের দক্ষতা বাড়াতে, পাওয়ার গ্রিডের অপচয় কমাতে এবং বাসিন্দা ও জনসুবিধা কেন্দ্রগুলোর জন্য স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করতে পারে।

• শিল্প ও খনি প্রতিষ্ঠান: ছোট ও মাঝারি আকারের কারখানা, খনি, তেলক্ষেত্র, রাসায়নিক শিল্প প্রতিষ্ঠান এবং অন্যান্য শিল্প ক্ষেত্রের জন্য উপযুক্ত, যা উৎপাদন সরঞ্জামের জন্য স্থিতিশীল ও কার্যকর বিদ্যুৎ সরবরাহ করে এবং সাধারণ লোড ও অবিচ্ছিন্ন কার্যক্রমের পরিস্থিতির সাথে খাপ খাইয়ে নিতে পারে।

• সাবস্টেশন, বক্স-টাইপ সাবস্টেশন: মূল বিদ্যুৎ বিতরণ সরঞ্জাম হিসাবে, এটি বক্স-টাইপ সাবস্টেশনের সাথে ব্যবহার করা যেতে পারে এবং স্থিতিশীল পরিচালনা ও কম রক্ষণাবেক্ষণ খরচের কারণে এটি ভূগর্ভস্থ সাবস্টেশন, বহিরাঙ্গন বিদ্যুৎ বিতরণ কেন্দ্র এবং তত্ত্বাবধানহীন বিদ্যুৎ বিতরণ পয়েন্টের জন্য উপযুক্ত।

· • পুরানো বিতরণ নেটওয়ার্ক সংস্কার: S9 সিরিজের একটি আপগ্রেড পণ্য হিসাবে, এটি পুরানো বিতরণ নেটওয়ার্ক, পুরানো কারখানা এবং পুরানো আবাসিক জেলাগুলির সংস্কারের জন্য পছন্দের সরঞ্জাম, যা উচ্চ-ক্ষতিযুক্ত S9 ট্রান্সফরমারগুলিকে সরাসরি প্রতিস্থাপন করতে পারে, শক্তি সাশ্রয়, খরচ হ্রাস এবং স্থিতিশীল বিদ্যুৎ সরবরাহ উপলব্ধি করতে পারে এবং মৌলিক সংস্কারের প্রয়োজনীয়তা পূরণ করতে পারে৷

আমাদের সম্পর্কে

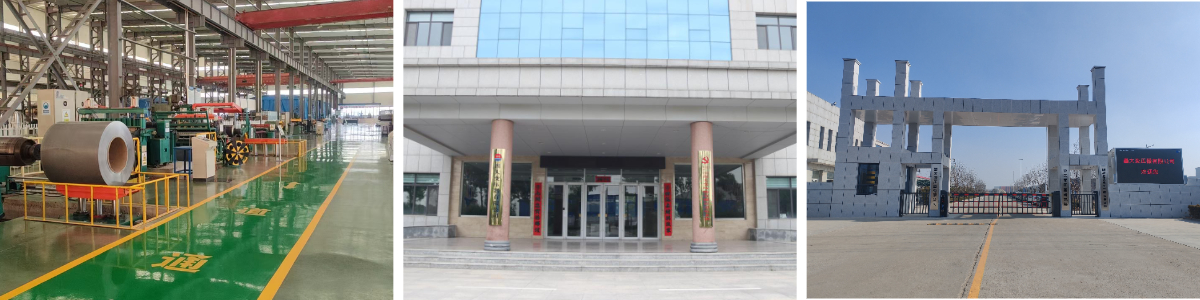

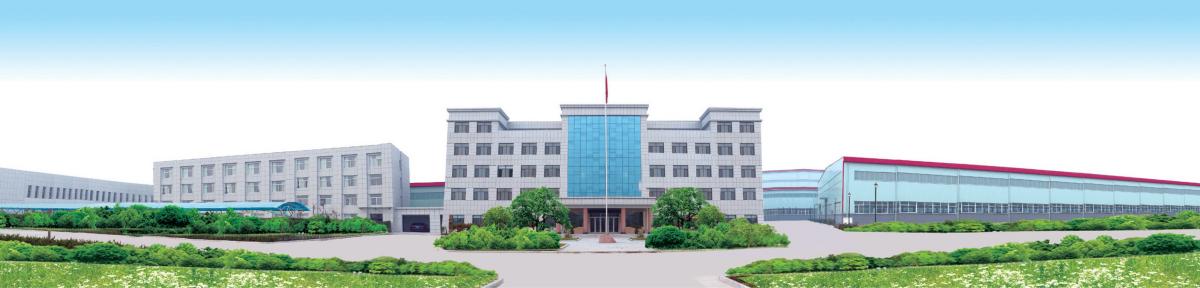

জিন্ডা ট্রান্সফরমার কোং, লিমিটেড চীনের শানডং প্রদেশের লিয়াওচেং শহরের ডংচাংফু জেলার ফেংহুয়াং ইন্ডাস্ট্রিয়াল পার্কের জিনসান রোডের ৩৮ নং ঠিকানায় অবস্থিত। কোম্পানিটির নিবন্ধিত মূলধন ১৫০ মিলিয়ন RMB এবং এটি প্রায় ১৮৬,৬৬৭ বর্গমিটার (২৮০ মু) এলাকা জুড়ে বিস্তৃত। এটি একটি জাতীয় উচ্চ-প্রযুক্তি প্রতিষ্ঠান, শানডং প্রদেশ প্রযুক্তি উদ্ভাবন প্রদর্শনী প্রতিষ্ঠান, শানডং প্রদেশের একটি উৎকৃষ্ট বেসরকারি প্রযুক্তি প্রতিষ্ঠান, প্রতিবন্ধীদের কর্মসংস্থানের জন্য শানডং মডেল বেস, শানডং প্রদেশ চুক্তি-সম্মানকারী ও বিশ্বস্ত প্রতিষ্ঠান, লিয়াওচেং পৌর এন্টারপ্রাইজ প্রযুক্তি কেন্দ্র, ডংচাংফু জেলার একটি উৎকৃষ্ট শিল্প প্রতিষ্ঠান, ডংচাংফু জেলার একটি বিজ্ঞান ও প্রযুক্তি উদ্ভাবন প্রদর্শনী প্রতিষ্ঠান এবং ডংচাংফু জেলার একটি মূল মেরুদণ্ডী প্রতিষ্ঠান হিসেবে স্বীকৃত।

বার্ষিক উৎপাদন ক্ষমতা ৯,০০০ এমভিএ। অফিস ভবন, গবেষণা ও উন্নয়ন (R&D) কেন্দ্র এবং মানসম্মত ওয়ার্কশপগুলোর মোট নির্মাণ এলাকা ৫৩,০০০ বর্গমিটার। ৪৭০টিরও বেশি উন্নত উৎপাদন সরঞ্জাম দ্বারা সজ্জিত এই কোম্পানির ২২০ কেভি পর্যন্ত ট্রান্সফরমার এবং এর সাথে সঙ্গতিপূর্ণ সুইচগিয়ার সিস্টেম তৈরির জন্য ১০,০০০ এমভিএ উৎপাদন ক্ষমতা রয়েছে। পাওয়ার ইঞ্জিনিয়ারিং জেনারেল কন্ট্রাক্টিং-এ যোগ্যতা এবং একটি নিবেদিত কারিগরি নির্মাণ দল নিয়ে, জিন্ডা গবেষণা ও উন্নয়ন (R&D), উৎপাদন এবং সমন্বিত প্রকৌশল পরিষেবাতে উৎকর্ষ সাধন করে চীনের শীর্ষস্থানীয় পাওয়ার ট্রান্সফরমার প্রস্তুতকারকদের মধ্যে স্থান করে নিয়েছে।
