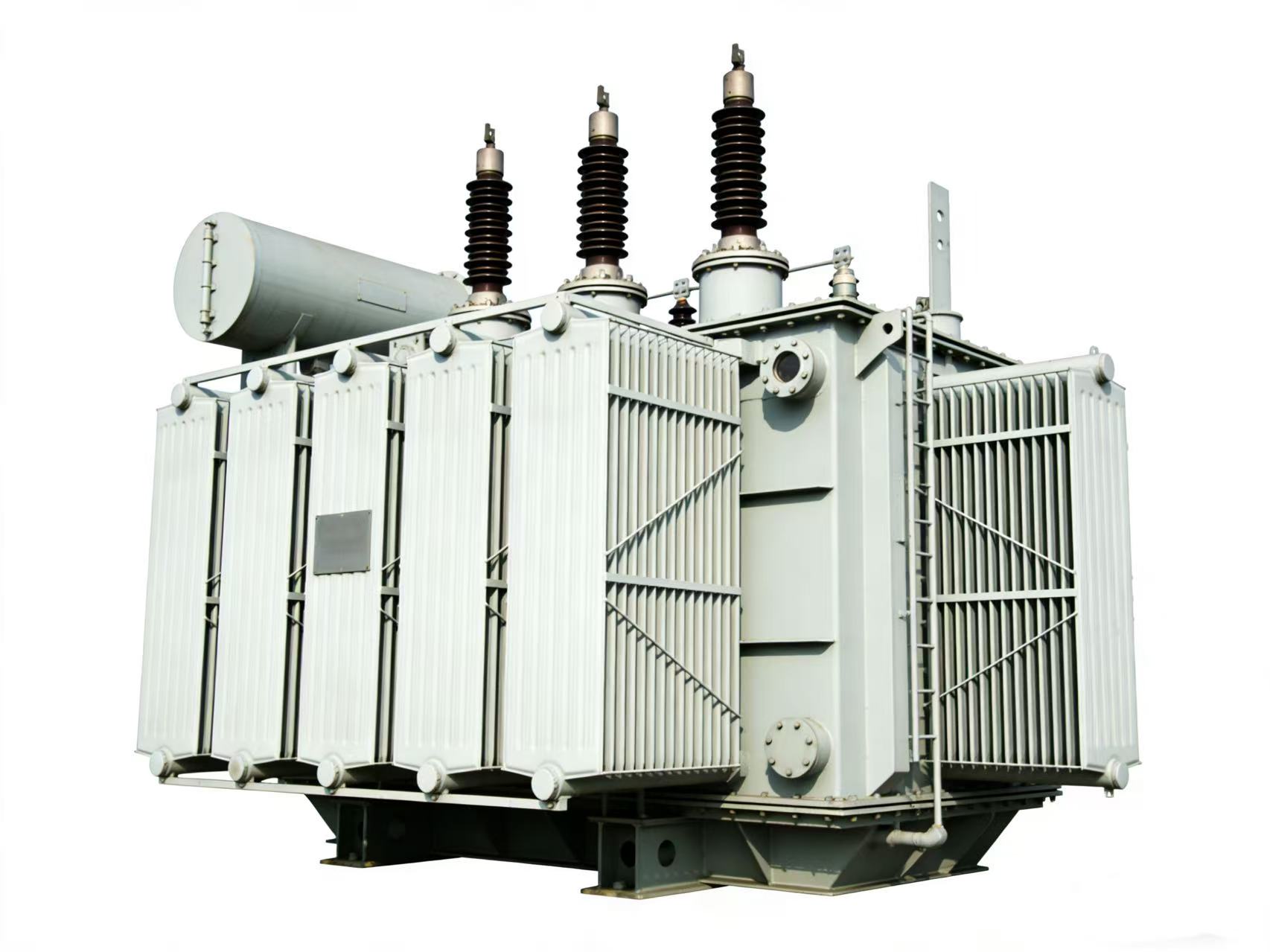

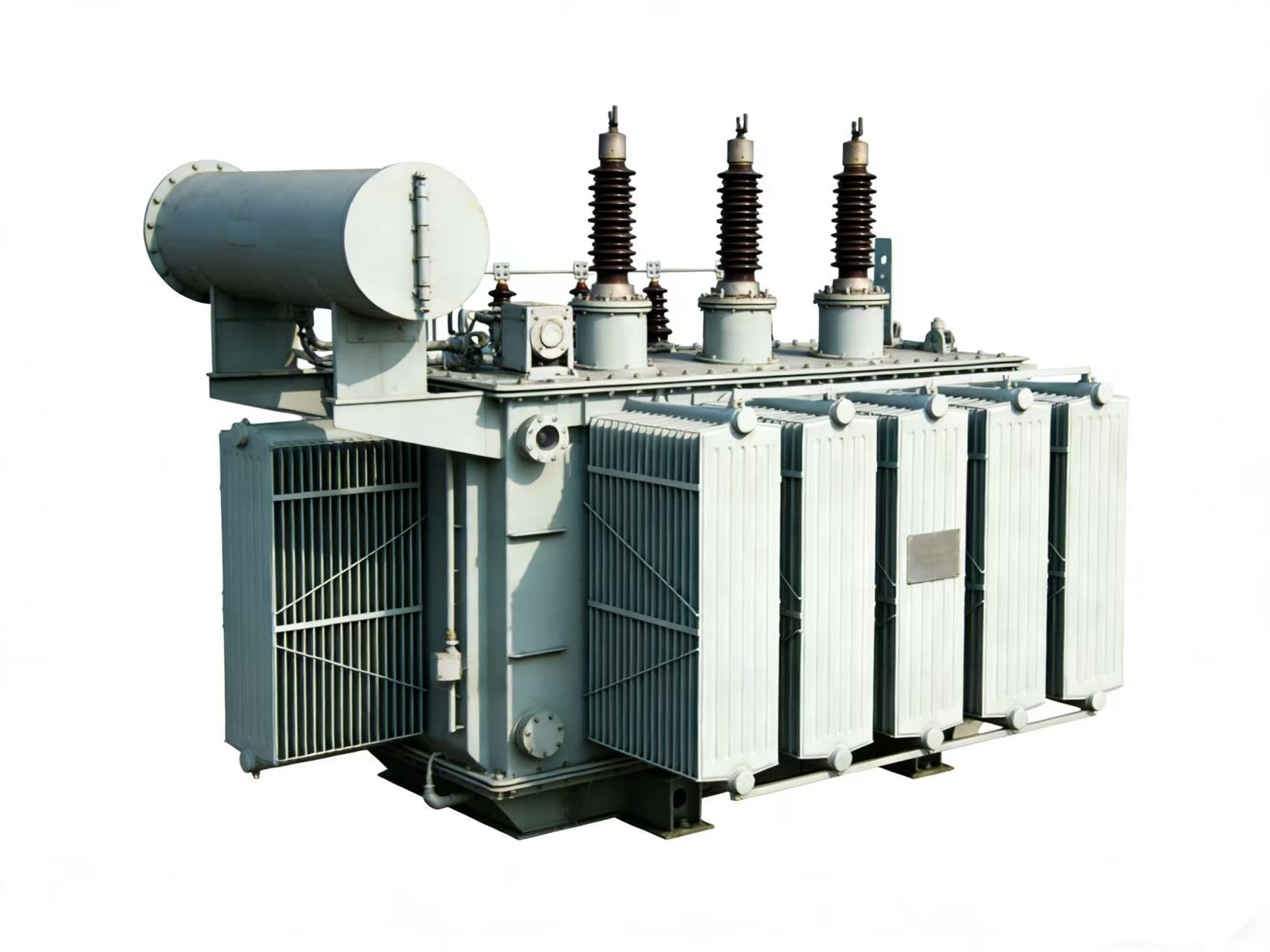

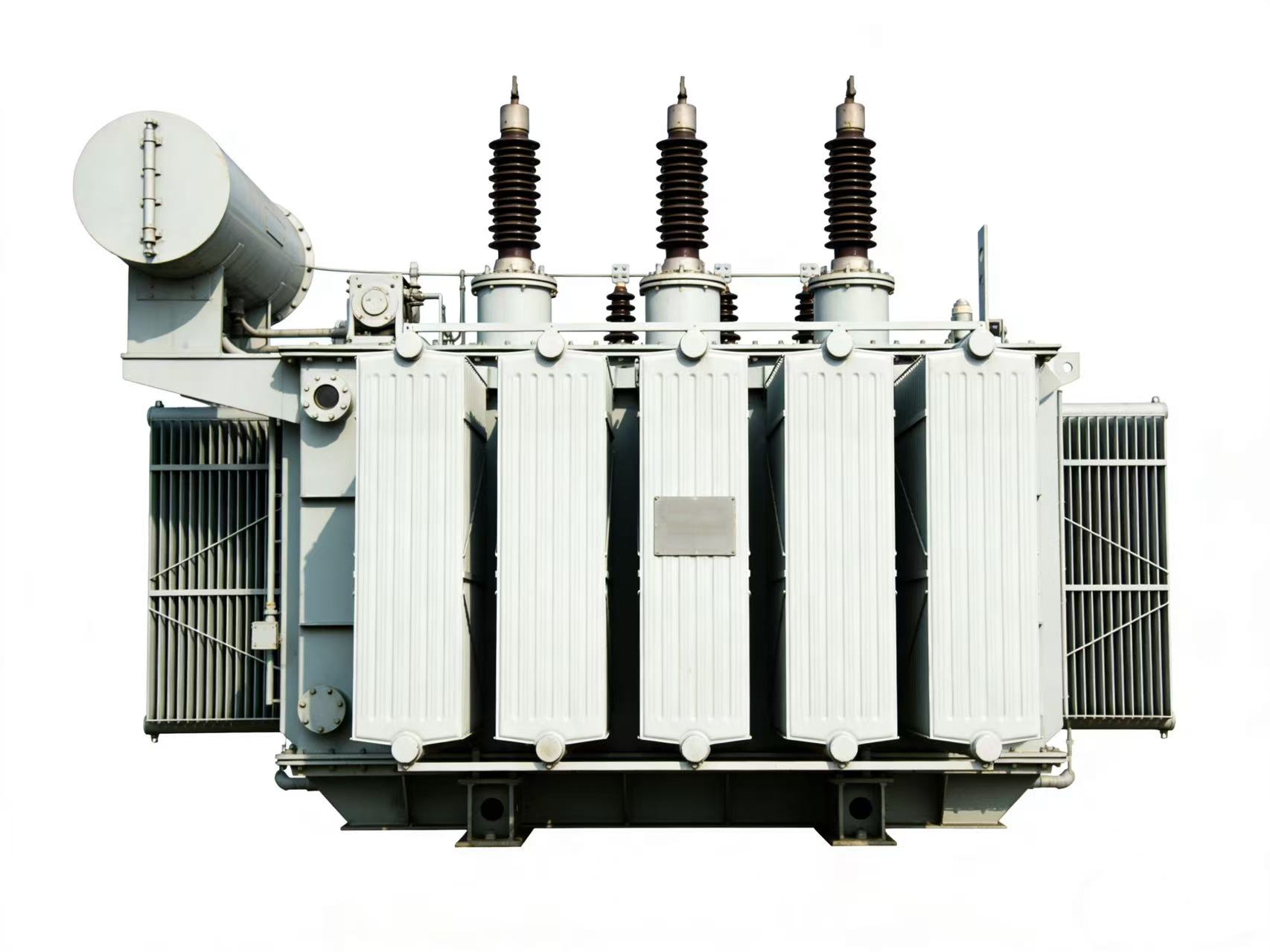

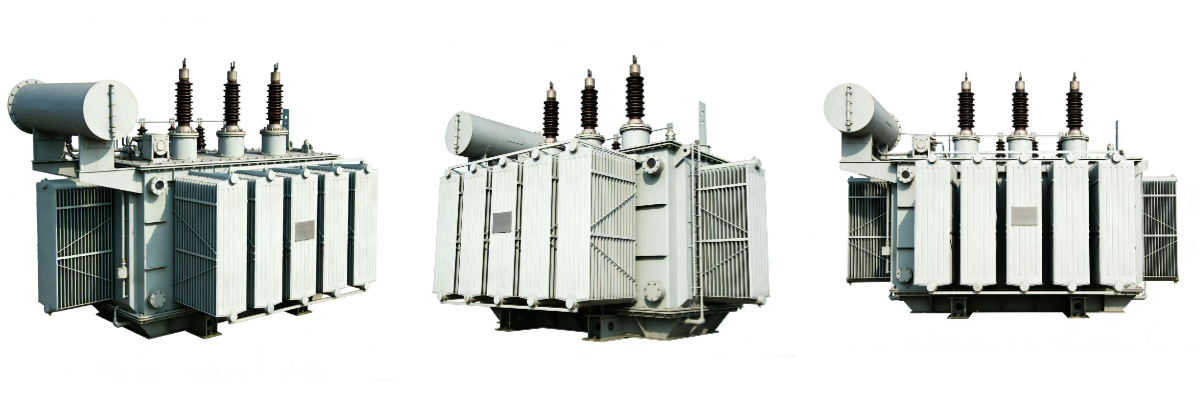

পণ্য পরিচিতি

I. মডেলের অর্থ

• S: ত্রি-পর্যায় তেল-নিমজ্জিত

• Z: অন-লোড ট্যাপ পরিবর্তন

• ২২: ডিজাইন সিরিজ (নতুন প্রজন্মের উচ্চ-দক্ষতা সম্পন্ন ও শক্তি-সাশ্রয়ী ধরন)

২. মূল পরামিতি (১১০কেভি শ্রেণীর জন্য সাধারণ) (পরিবর্তনযোগ্য)

• ধারণক্ষমতার পরিসর: ৬৩০০ কেভিএ – ৬৩০০০ কেভিএ

• ভোল্টেজ সংমিশ্রণ: ১১০±৮×১.২৫% / ১০.৫কেভি (সাধারণ)

• শীতলীকরণ মোড: ONAN / ONAF

• সংযোগ গোষ্ঠী: YNd11

শক্তি দক্ষতা শ্রেণি: জিবি২০০৫২-২০২০ স্তর ১

• নকশার স্থায়িত্বকাল: ≥ ৪০ বছর

III. পণ্য বৈশিষ্ট্য

1. অতি উচ্চ শক্তি দক্ষতা, ব্যয় হ্রাস এবং কার্যকারিতা বৃদ্ধি

   উচ্চ ভেদ্যতা সম্পন্ন সিলিকন স্টিল শিট, অক্সিজেন-মুক্ত তামার কয়েল এবং উন্নত ইলেক্ট্রোম্যাগনেটিক ডিজাইন ব্যবহার করা হয়েছে। এর নো-লোড ও লোড লস জাতীয় মানের চেয়ে উল্লেখযোগ্যভাবে কম, যা দীর্ঘমেয়াদী পরিচালন ব্যয় ব্যাপকভাবে হ্রাস করে। এই বাড়তি বিনিয়োগ ৩-৫ বছরের মধ্যেই তুলে নেওয়া সম্ভব।

2. অন-লোড ভোল্টেজ নিয়ন্ত্রণ, স্থিতিশীল ভোল্টেজ

   এটি বিদ্যুৎ সরবরাহ নিরবচ্ছিন্নভাবে ±৮×১.২৫% বা ±৩×২.৫% পরিসরে অন-লোড ভোল্টেজ নিয়ন্ত্রণ সমর্থন করে। এটি নতুন শক্তির লোডের ওঠানামা এবং সূক্ষ্ম লোডের সাথে খাপ খাইয়ে উচ্চ-মানের বিদ্যুৎ সরবরাহ নিশ্চিত করে।

3. উচ্চ নির্ভরযোগ্যতা, শক্তিশালী প্রভাব প্রতিরোধ ক্ষমতা

   সুষম অ্যাম্পিয়ার-টার্ন বন্টন সহ শক্তিশালী ওয়াইন্ডিং কাঠামো, চমৎকার শর্ট-সার্কিট এবং বজ্রপাতের ধাক্কা প্রতিরোধ ক্ষমতা। সম্পূর্ণ বায়ুরোধী তেলের ট্যাঙ্ক, কম আংশিক ডিসচার্জ (≤ ৫০pC), লিক-প্রুফ কাঠামো, প্রতিকূল পরিবেশের জন্য উপযুক্ত।

4. কম শব্দ এবং পরিবেশ বান্ধব

   সলিডিফিকেশন ট্রিটমেন্ট সহ স্টেপ-ল্যাপড কোর ব্যবহার করা হয়েছে, যার ফলে শব্দের মাত্রা জাতীয় মানের চেয়ে উন্নত। হারমেটিক সিলিং তেল দূষণ কমায়; এর স্বল্প-ক্ষতির ডিজাইন কার্বন পিকিং এবং কার্বন নিরপেক্ষতার লক্ষ্য অর্জনে সহায়তা করে।

5. বুদ্ধিমান পরিচালনা ও রক্ষণাবেক্ষণ, কম পরিচালন ও রক্ষণাবেক্ষণ খরচ

   তেলের তাপমাত্রা, তেলের স্তর, গ্যাস রিলে এবং ওয়াইন্ডিং তাপমাত্রার জন্য স্ট্যান্ডার্ড মনিটরিং ব্যবস্থা, যা রিমোট মনিটরিং সমর্থন করে। হারমেটিকভাবে সিল করা কাঠামোর জন্য ঘন ঘন তেল ভরার প্রয়োজন হয় না এবং এর রক্ষণাবেক্ষণের ব্যবধান দীর্ঘ।

৪. প্রয়োগের পরিস্থিতি

• রাষ্ট্রীয় গ্রিড, চায়না সাউদার্ন পাওয়ার গ্রিড এবং বৃহৎ বিদ্যুৎ কেন্দ্রগুলির সাবস্টেশন

• নতুন শক্তি বিদ্যুৎ কেন্দ্র (ফটোভোল্টাইক, বায়ু শক্তি)

• পেট্রোরাসায়নিক, ধাতুবিদ্যা-সংক্রান্ত এবং বৃহৎ শিল্প ও খনি প্রতিষ্ঠানসমূহ

• শহুরে বিদ্যুৎ গ্রিড, ডেটা সেন্টার, হাসপাতাল এবং অন্যান্য স্থান—যেখানে স্থিতিশীল ভোল্টেজ ও স্বল্প নয়েজ প্রয়োজন।

মূল পরামিতি (১১০কেভি শ্রেণীর জন্য সাধারণ)

35kV ক্লাস SZ22 এর সাধারণ প্যারামিটার

ক্ষয় পরামিতি (১১০কেভি শ্রেণী, স্তর ১ দক্ষতার জন্য সাধারণ)

• নো-লোড লস (P₀): জাতীয় মানদণ্ড লেভেল ১-এর সীমার চেয়ে উল্লেখযোগ্যভাবে কম (SZ20-এর চেয়ে ১৫%–২০% কম)

• লোড লস (পিকে): জাতীয় মানদণ্ড লেভেল ১-এর সীমার চেয়ে ১০%–১৫% কম

• মোট ক্ষতি: GB20052-2020 লেভেল ১ দক্ষতার প্রয়োজনীয়তা মেনে চলে।

পারিপার্শ্বিক এবং অপারেটিং অবস্থা

• পরিবেষ্টিত তাপমাত্রা: -৪০℃ ～ +৪০℃

• উচ্চতা: ≤ ১০০০ মি (উচ্চভূমি অঞ্চলের জন্য পরিবর্তনযোগ্য)

• শীতলীকরণ মাধ্যম: নং ২৫ ট্রান্সফরমার তেল

• সুরক্ষা শ্রেণী: বায়ুরোধীভাবে সিল করা, আইপি৬৮ (ট্যাঙ্ক)

গঠন এবং উপকরণ

• কোর: উচ্চ ভেদ্যতা সম্পন্ন সিলিকন স্টিল শিট, কিউরিং ট্রিটমেন্ট সহ স্টেপ-ল্যাপ জয়েন্ট

• কয়েল: অক্সিজেন-মুক্ত তামার পরিবাহী, উচ্চ শর্ট-সার্কিট প্রতিরোধ ক্ষমতাসম্পন্ন কাঠামো

• ট্যাঙ্ক: বায়ুরোধীভাবে সিল করা ঢেউতোলা / প্যানেল রেডিয়েটর, লিক-প্রুফ ডিজাইন

• পর্যবেক্ষণ: স্ট্যান্ডার্ড তেলের তাপমাত্রা, তেলের স্তর, গ্যাস রিলে, ওয়াইন্ডিং তাপমাত্রা সেন্সর

প্রধান বৈশিষ্ট্য

• উচ্চ শক্তি দক্ষতা এবং খরচ সাশ্রয়

  উচ্চ ভেদ্যতা সম্পন্ন সিলিকন স্টিল শিট এবং অক্সিজেন-মুক্ত তামার কয়েল ব্যবহার করা হয়েছে। এর ফলে নো-লোড ও লোড লস জাতীয় মানের চেয়ে অনেক কম এবং সুস্পষ্ট শক্তি সাশ্রয় হয়।

• অন-লোড ভোল্টেজ নিয়ন্ত্রণ

  বিদ্যুৎ বিভ্রাট ছাড়াই অন-লোড ভোল্টেজ নিয়ন্ত্রণ সমর্থন করে, যা নতুন শক্তি এবং সূক্ষ্ম লোডের জন্য স্থিতিশীল ভোল্টেজ ও উচ্চ-মানের বিদ্যুৎ সরবরাহ নিশ্চিত করে।

• উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা

  চমৎকার শর্ট সার্কিট এবং বজ্রপাত সহ্য করার ক্ষমতা সহ শক্তিশালী ঘূর্ণায়মান কাঠামো; কম আংশিক স্রাব, hermetically সিল এবং লিক-প্রুফ.

• কম শব্দ এবং পরিবেশবান্ধব

  কম শব্দমাত্রা; বায়ুরোধী কাঠামো তেল দূষণ কমায়, যা স্বল্প-কার্বন ও পরিবেশ সুরক্ষার প্রয়োজনীয়তা পূরণ করে।

• বুদ্ধিমান পরিচালনা এবং কম রক্ষণাবেক্ষণ

  মানসম্মত মনিটরিং পয়েন্ট দ্বারা সজ্জিত এবং রিমোট মনিটরিং সমর্থন করে; দীর্ঘ পরিষেবা জীবন এবং স্বল্প পরিচালনা ও রক্ষণাবেক্ষণ খরচ।

অ্যাপ্লিকেশন দৃশ্যকল্প

• স্টেট গ্রিড, চায়না সাউদার্ন পাওয়ার গ্রিডের সাবস্টেশনসমূহ

• বৃহৎ বিদ্যুৎ কেন্দ্র, নতুন শক্তি বিদ্যুৎ কেন্দ্র (সৌর, বায়ু)

• পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যার মতো বৃহৎ শিল্প ও খনি উদ্যোগ

• শহুরে বিদ্যুৎ গ্রিড, ডেটা সেন্টার, হাসপাতাল, বাণিজ্যিক কমপ্লেক্স

• যেসব সাইটে ভোল্টেজ স্থিতিশীলতা, কম শব্দ এবং উচ্চ নির্ভরযোগ্যতার জন্য কঠোর প্রয়োজনীয়তা রয়েছে
