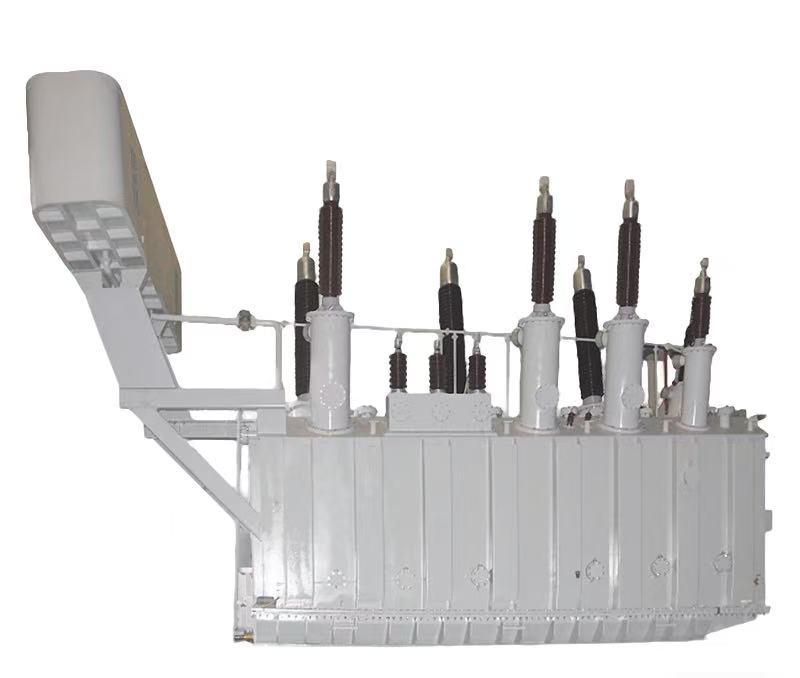

নির্ভরযোগ্য তেল নিমজ্জিত পাওয়ার ট্রান্সফরমার
১. ত্রি-কুণ্ডলীর নকশা: একটি ইউনিটই উচ্চ, মাঝারি এবং নিম্ন ভোল্টেজ সামলাতে পারে, ফলে জায়গা ও বিনিয়োগ সাশ্রয় হয়।
২. কম অপচয় ও শক্তি সাশ্রয়: টাইপ ১১ শক্তি দক্ষতা সম্পন্ন, যা পুরোনো মডেলগুলোর চেয়ে বেশি শক্তি সাশ্রয়ী।
৩. শক্তিশালী তাপ অপচয়: তেলে নিমজ্জিত ও বায়ু-শীতলীকৃত, এবং ভালো ওভারলোড ধারণক্ষমতা সম্পন্ন।
৪. শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা
৫. প্রধান ট্রান্সফরমার, সাবস্টেশন এবং প্রধান স্টেপ-ডাউন স্টেশনের জন্য উপযুক্ত।
SFS11 সিরিজ ট্রান্সফরমার পণ্যের বিবরণ
১. পণ্য পরিচিতি
SFS11 সিরিজ হলো একটি থ্রি-ফেজ, থ্রি-ওয়াইন্ডিং, অয়েল-ইমার্সড এয়ার-কুলড পাওয়ার ট্রান্সফরমার, যা ৩৫কেভি/১১০কেভি উচ্চ-ভোল্টেজ সিস্টেমের জন্য ডিজাইন করা হয়েছে। ১১-টাইপ আল্ট্রা-লো লস টেকনোলজি প্ল্যাটফর্মে তৈরি হওয়ায়, এর মূল সুবিধা হলো একটিমাত্র ইউনিটের মাধ্যমেই উচ্চ-ভোল্টেজ, মাঝারি-ভোল্টেজ এবং নিম্ন-ভোল্টেজ সার্কিটের জন্য পাওয়ার ডিস্ট্রিবিউশন এবং ভোল্টেজ কনভার্সন বাস্তবায়ন করা।
এটি আঞ্চলিক পাওয়ার গ্রিড, বৃহৎ শিল্প ও খনি প্রতিষ্ঠান এবং নতুন এনার্জি বুস্টার স্টেশনের মতো প্রধান নেটওয়ার্ক বিদ্যুৎ সরবরাহের ক্ষেত্রে বিশেষভাবে ডিজাইন করা হয়েছে। বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা এবং ভোল্টেজ স্থিতিশীলতা নিশ্চিত করার পাশাপাশি, এই পণ্যটি অপ্টিমাইজড শক্তি দক্ষতা এবং কাঠামোগত ডিজাইনের মাধ্যমে স্বল্প পরিচালন ক্ষতি, শক্তিশালী অভিঘাত প্রতিরোধ ক্ষমতা এবং দীর্ঘ রক্ষণাবেক্ষণ-মুক্ত পরিষেবা জীবন অর্জন করে। পুরোনো প্রধান ট্রান্সফরমার প্রতিস্থাপন এবং নতুন সাবস্টেশন নির্মাণের জন্য এটিই প্রধান পছন্দ।
২.১ রেট করা প্যারামিটার
নির্ধারিত ক্ষমতা: ৩১৫০ কেভিএ ~ ৬৩০০০ কেভিএ
রেটেড ভোল্টেজ: উচ্চ ভোল্টেজ ১১০কেভি; মাঝারি/নিম্ন ভোল্টেজ ৩৫কেভি/১০কেভি (কাস্টমাইজযোগ্য)
রেটেড ফ্রিকোয়েন্সি: ৫০ হার্টজ
সংযোগ গ্রুপ প্রতীক: YNd11y10 (প্রমিত, পরিবর্তনযোগ্য)
২.২ ভোল্টেজ নিয়ন্ত্রণ
নিয়ন্ত্রণ মোড: উচ্চ-ভোল্টেজ সাইডে অন-লোড ট্যাপ চেঞ্জার ইনস্টল করা আছে
নিয়ন্ত্রণের পরিসর: ±৩×২.৫%
কার্যকারিতা: বিভিন্ন লোডের অধীনে স্থিতিশীল ভোল্টেজ গুণমান নিশ্চিত করতে নিরবচ্ছিন্ন এবং সুনির্দিষ্ট ভোল্টেজ নিয়ন্ত্রণ করে।
২.৩ কর্মক্ষমতা সূচক
শক্তি দক্ষতা: GB/T 10228-2015 এর ক্লাস ১ শক্তি দক্ষতা মানদণ্ড মেনে চলে।
নো-লোড লস: প্রচলিত S9 সিরিজের তুলনায় প্রায় ৩০% হ্রাস পেয়েছে।
শব্দের মাত্রা: কম-শব্দের নকশা, যা কঠোর শিল্প পরিবেশগত সীমা মেনে চলে।
শীতলীকরণ মোড: ONAN/ONAF (তেল স্বাভাবিক, বাতাস স্বাভাবিক / তেল স্বাভাবিক, বাতাস কৃত্রিম), পরিবর্তনযোগ্য
৩. প্রধান বৈশিষ্ট্যসমূহ
৩.১ উচ্চতর দক্ষতার জন্য ত্রি-কুণ্ডলী একীকরণ
তিন-কুণ্ডলীর কাঠামো ব্যবহারের মাধ্যমে এটি একাধিক ট্রান্সফরমারের সমান্তরাল সংযোগ ছাড়াই উচ্চ, মাঝারি এবং নিম্ন ভোল্টেজের মধ্যে বিদ্যুৎ সঞ্চালন ও বিতরণ করে। একটি একক ইউনিট আঞ্চলিক পাওয়ার গ্রিডের জন্য স্তরভিত্তিক বিদ্যুৎ সরবরাহ সম্পন্ন করে, যা সাবস্টেশন ওয়্যারিংকে ব্যাপকভাবে সরল করে এবং জমির ব্যবহার ও বিনিয়োগ সাশ্রয় করে। এর নমনীয় ক্ষমতা বণ্টন জটিল বিদ্যুৎ সরবরাহ টপোলজির সাথে খাপ খাইয়ে নিতে পারে।
৩.২ জীবনচক্রের খরচ কমানোর জন্য চরম শক্তি সাশ্রয়
কোরটিতে নির্ভুল ল্যামিনেশন প্রযুক্তিসহ উচ্চ ভেদ্যতা সম্পন্ন কোল্ড-রোল্ড সিলিকন স্টিল শিট ব্যবহার করা হয়েছে, যা নো-লোড লস ব্যাপকভাবে হ্রাস করে। ওয়াইন্ডিং-এ উচ্চ-বিশুদ্ধ অক্সিজেন-মুক্ত কপার কন্ডাক্টর ব্যবহার করা হয়েছে, যা লোড হিটিং এবং লস কার্যকরভাবে কমায়। পুরোনো মডেলগুলোর তুলনায়, বার্ষিক সামগ্রিক বিদ্যুৎ খরচ উল্লেখযোগ্যভাবে কমে যায় এবং বিনিয়োগ ফেরতের সময়কালও সংক্ষিপ্ত হয়।
৩.৩ উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা
শর্ট-সার্কিট প্রতিরোধের জন্য ডিজাইন করা এই ওয়াইন্ডিংটিতে অ্যাম্পিয়ার-টার্ন ব্যালেন্স প্রযুক্তি এবং শক্তিশালী প্রান্ত নিরোধক ব্যবহার করা হয়েছে, সাথে রয়েছে উচ্চ-শক্তির কোর ফ্রেম এবং অনন্য কম্প্রেশন কাঠামো। এটি আকস্মিক শর্ট সার্কিটের কারণে সৃষ্ট অভিঘাতী তড়িৎচালক শক্তিকে কার্যকরভাবে প্রতিরোধ করতে পারে, যার ব্যর্থতার হার অত্যন্ত কম এবং এটি প্রধান নেটওয়ার্কের উচ্চ-নির্ভরযোগ্য পরিচালনার জন্য উপযুক্ত।
৩.৪ স্থিতিশীল পরিচালনার জন্য বায়ু শীতলীকরণ
অয়েল-ইমার্সড এয়ার-কুলড (ONAF) ডিজাইন এবং উচ্চ-দক্ষতাসম্পন্ন রেডিয়েটর সিস্টেমের সাহায্যে, ইউনিটটি সর্বোচ্চ লোডের সময় ফোর্সড এয়ার কুলিং সিস্টেম সক্রিয় করে দ্রুত তাপ অপসারিত করতে পারে। এটি রেটেড ক্যাপাসিটির ২০%-এর বেশি ওভারলোড ধারণক্ষমতা সমর্থন করে এবং লোডের ওঠানামার সাথে সাবলীলভাবে মানিয়ে চলে, এর তাপমাত্রা বৃদ্ধি কম, ইনসুলেশনের ক্ষয় ধীর এবং পরিষেবা জীবন দীর্ঘ।
৩.৫ সম্পূর্ণভাবে সিল করা এবং রক্ষণাবেক্ষণ-মুক্ত
সম্পূর্ণভাবে সিল করা ঢেউখেলানো তেলের ট্যাঙ্ক বা ক্যাপসুল-আকৃতির তেল সংরক্ষক কাঠামো ব্যবহারের ফলে ট্রান্সফরমারটি বাতাস থেকে সম্পূর্ণ বিচ্ছিন্ন থাকে, যা ট্রান্সফরমার তেলের জারণ, আর্দ্রতা শোষণ এবং ক্ষয় রোধ করে। এর দীর্ঘ রক্ষণাবেক্ষণ-মুক্ত সময়কাল, ভালো বহিরাঙ্গন পরিবেশগত সহনশীলতা এবং ক্ষয়রোধী ও মরিচারোধী বৈশিষ্ট্য রয়েছে, যা এটিকে দীর্ঘমেয়াদী বহিরাঙ্গন ব্যবহারের জন্য উপযুক্ত করে তোলে।
৪. অ্যাপ্লিকেশন
আঞ্চলিক বিদ্যুৎ গ্রিড ও সাবস্টেশন: ১১০kV/৩৫kV সাবস্টেশনসমূহে প্রধান ট্রান্সফরমার হিসেবে ব্যবহৃত হয় এবং নগর বা বৃহৎ আঞ্চলিক বিদ্যুৎ গ্রিডগুলোর বিদ্যুৎ সরবরাহ কেন্দ্র হিসেবে কাজ করে।
বৃহৎ শিল্প ও খনি প্রতিষ্ঠান: ইস্পাত, পেট্রোকেমিক্যাল এবং জ্বালানি ঘাঁটির প্রধান সাবস্টেশনগুলিতে একাধিক উচ্চ ও নিম্ন ভোল্টেজের উৎপাদন লাইনের জন্য স্থিতিশীল এবং নমনীয় বিদ্যুৎ সরবরাহ করতে এটি ব্যবহৃত হয়।
নতুন শক্তি বিদ্যুৎ কেন্দ্র: বায়ু বিদ্যুৎ কেন্দ্র এবং ফটোভোল্টাইক বিদ্যুৎ কেন্দ্রের বুস্টার স্টেশনে নতুন শক্তি দক্ষতার সাথে সংগ্রহ করতে এবং স্থিতিশীলভাবে মূল গ্রিডে প্রেরণ করতে ব্যবহৃত হয়।
পার্ক ও অবকাঠামো: বৃহৎ শিল্প পার্ক, বিমানবন্দর এবং ডেটা সেন্টারের মতো গুরুত্বপূর্ণ অবকাঠামো প্রকল্পগুলিতে পরিষেবা প্রদান করা, যেগুলিতে বিদ্যুৎ ক্ষমতা এবং নির্ভরযোগ্যতার উচ্চ চাহিদা রয়েছে।
