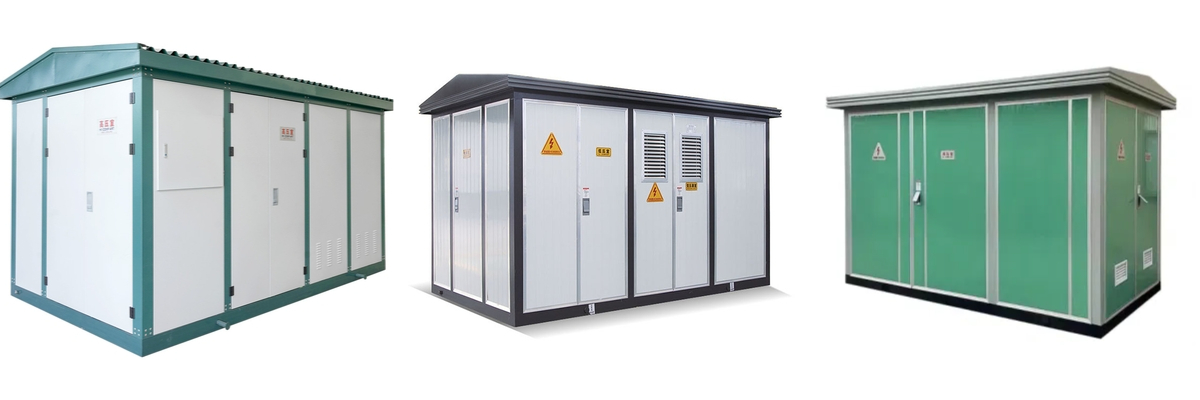

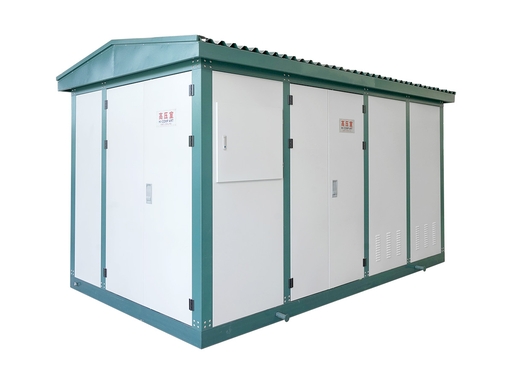

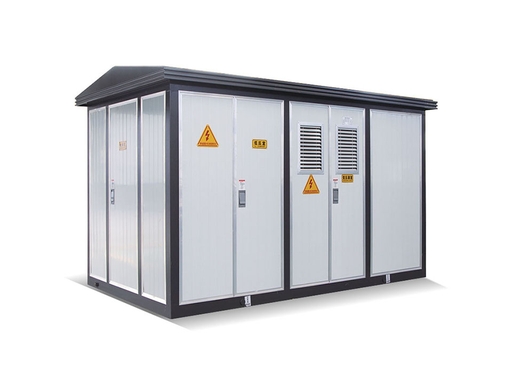

YBW আউটডোর প্রিফ্যাব্রিকেটেড সাবস্টেশনের পণ্যের বিবরণ

১. পণ্য পরিচিতি

YBW সিরিজের আউটডোর প্রিফ্যাব্রিকেটেড সাবস্টেশন (ইউরোপীয়-শৈলী) GB/T 17467-2018 এবং IEC 62271-200-এর সাথে সঙ্গতি রেখে ডিজাইন ও নির্মিত হয়েছে। এটি একটি কম্প্যাক্ট, সমন্বিত বিদ্যুৎ বিতরণ প্যাকেজ, যা দ্রুত স্থাপন, উচ্চ দক্ষতা, নিরাপত্তা, নির্ভরযোগ্যতা এবং খরচ সাশ্রয়ের মাধ্যমে প্রচলিত সিভিল সাবস্টেশনগুলোকে প্রতিস্থাপন করার জন্য তৈরি।

এতে উচ্চ-ভোল্টেজ সুইচগিয়ার, ডিস্ট্রিবিউশন ট্রান্সফরমার, নিম্ন-ভোল্টেজ সুইচগিয়ার, মিটারিং, রিঅ্যাক্টিভ পাওয়ার কম্পেনসেশন, ইন্টেলিজেন্ট মনিটরিং, বজ্র সুরক্ষা এবং আর্দ্রতা-প্রতিরোধী সিস্টেম সমন্বিত রয়েছে। সমস্ত অ্যাসেম্বলি, ওয়্যারিং, টেস্টিং এবং কমিশনিং কারখানাতেই সম্পন্ন করা হয়। সাইটে শুধুমাত্র ভিত্তি স্থাপন, ক্যাবল সংযোগ এবং গ্রাউন্ডিং করার প্রয়োজন হয়, যা নির্মাণকাল ও খরচ ব্যাপকভাবে কমিয়ে দেয়।

সম্পূর্ণভাবে সিল করা এবং ক্ষয়রোধী আবরণটি প্রতিকূল বহিরাঙ্গন পরিবেশে—যেমন উচ্চ তাপমাত্রা, ঠান্ডা, আর্দ্রতা, ধুলো এবং উপকূলীয় লবণাক্ত কুয়াশা—স্থিতিশীল কার্যক্রম নিশ্চিত করে। এই সাবস্টেশনটি ভোল্টেজ, ক্ষমতা, সুরক্ষা স্তর এবং বিদ্যুৎ সরবরাহ মোডের (টার্মিনাল, রিং মেইন, ডুয়াল-পাওয়ার) ক্ষেত্রে নমনীয় কাস্টমাইজেশন সমর্থন করে।

রিয়েল-টাইম স্ট্যাটাস মনিটরিং, ফল্ট অ্যালার্ম এবং রিমোট অপারেশনের জন্য একটি ইন্টেলিজেন্ট মনিটরিং সিস্টেম ঐচ্ছিক, যা তত্ত্বাবধানহীন অপারেশন এবং ইন্টেলিজেন্ট ম্যানেজমেন্ট বাস্তবায়ন করে।

২. প্রযুক্তিগত পরামিতি (পরিবর্তনযোগ্য)

২.১ প্রধান বৈদ্যুতিক পরামিতি

• মডেল: YBW-12/0.4

• রেটেড ভোল্টেজ: এইচভি ৬কেভি / ১০কেভি / ৩৫কেভি; এলভি ০.৪কেভি

• ফ্রিকোয়েন্সি: ৫০ হার্টজ (রপ্তানির জন্য ৬০ হার্টজ)

• ট্রান্সফরমারের ক্ষমতা: ৫০ কেভিএ～২৫০০ কেভিএ

• ট্রান্সফরমার প্রকার:

• তেলে নিমজ্জিত: S13, S20, S22 (স্তর ১ / স্তর ২ শক্তি দক্ষতা)

• শুষ্ক-ধরণের: SCB13, SCB14 (অগ্নি-প্রতিরোধী, ইপোক্সি কাস্ট)

• সংযোগ গোষ্ঠী: ডাইন১১

• ট্যাপ রেগুলেশন: অফ-সার্কিট (স্ট্যান্ডার্ড); অন-লোড (ঐচ্ছিক)

• শর্ট-সার্কিট ইম্পিড্যান্স: ৬% (৫০–১৬০০ কেভিএ); ৮% (২০০০–২৫০০ কেভিএ)

• প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ: নির্ধারিত ক্ষমতার ১০%–৩০% (ঐচ্ছিক)

২.২ কাঠামো ও পরিবেশগত পরামিতি

• গঠন: ৩টি স্বাধীন প্রকোষ্ঠ (এইচভি, ট্রান্সফরমার, এলভি)

• আবরণ: রঙিন ইস্পাত, অ্যালুমিনিয়াম সংকর, স্টেইনলেস স্টিল, যৌগিক প্যানেল

• সুরক্ষার স্তর: আইপি৩৩, আইপি৪৪, আইপি৫৪, আইপি৬৫ (ঐচ্ছিক)

• শীতলীকরণ: প্রাকৃতিক শীতলীকরণ; কৃত্রিম বায়ু শীতলীকরণ (ঐচ্ছিক)

• পারিপার্শ্বিক তাপমাত্রা: -২৫℃～+৪৫℃; -৪০℃～+৫৫℃ (কাস্টমাইজড)

• উচ্চতা: ≤1000m; ≤4000m (মালভূমির ধরন)

• আর্দ্রতা: ≤৯৫% (কোনো ঘনীভবন নেই)

• ইনস্টলেশন: আউটডোর মেঝে-মাউন্ট করা, উত্তোলন, মোবাইল

• ডিজাইনের স্থায়িত্ব: ২৫ বছর

৩. প্রধান বৈশিষ্ট্যসমূহ

1. উচ্চ সমন্বয় এবং কারখানায় পূর্ব-নির্মিতকরণ

   সমস্ত যন্ত্রাংশ কারখানাতেই একত্রিত ও পরীক্ষা করা হয়। নির্মাণস্থলে স্থাপন করতে মাত্র ৭-১৫ দিন সময় লাগে, যা নির্মাণকাল ৭০%-এরও বেশি কমিয়ে দেয়।

2. সংহত কাঠামো এবং কম জায়গা নেয়

   প্রচলিত সাবস্টেশনের তুলনায় এর জন্য মাত্র ১/৫ থেকে ১/১০ ভাগ জায়গা লাগে। লোড সেন্টারের কাছাকাছি সুবিধাজনকভাবে স্থাপন করা যায়, ফলে তার ও খরচ সাশ্রয় হয়।

3. বহিরঙ্গন সর্ব-আবহাওয়া সুরক্ষা

   বৃষ্টিরোধী, ধুলোরোধী, ক্ষয়রোধী, ইউভি-রোধী। আর্দ্র, ধুলোময়, উপকূলীয় এবং প্রতিকূল পরিবেশের জন্য উপযুক্ত।

4. নিরাপদ, নির্ভরযোগ্য এবং সহজ রক্ষণাবেক্ষণ

   সম্পূর্ণ সুরক্ষা: অতিরিক্ত বিদ্যুৎ প্রবাহ, শর্ট-সার্কিট, ওভারলোড, তাপমাত্রা এবং বজ্রপাত থেকে সুরক্ষা। দীর্ঘ রক্ষণাবেক্ষণ-মুক্ত সময়কাল। বুদ্ধিমান পর্যবেক্ষণ ব্যবস্থা তত্ত্বাবধানহীন পরিচালনায় সহায়তা করে।

5. অত্যন্ত কাস্টমাইজযোগ্য

   কাস্টমাইজযোগ্য ট্রান্সফরমার, ভোল্টেজ, ক্যাপাসিটি, সুরক্ষা স্তর, আবরণের উপাদান, পাওয়ার সাপ্লাই স্কিম এবং বাহ্যিক রূপ।

6. শক্তি-সাশ্রয়ী ও পরিবেশবান্ধব

   উচ্চ দক্ষতা সম্পন্ন শক্তি-সাশ্রয়ী ট্রান্সফরমার দ্বারা সজ্জিত। স্বল্প অপচয়, কম শব্দ, পরিবেশবান্ধব এবং জাতীয় শক্তি-সাশ্রয়ী নীতিমালার সাথে সঙ্গতিপূর্ণ।

৪. প্রয়োগের পরিস্থিতি

• শহুরে ও গ্রামীণ বিদ্যুৎ গ্রিড সংস্কার

• আবাসিক এলাকা, বাণিজ্যিক কমপ্লেক্স, হাসপাতাল, স্কুল

• শিল্প পার্ক, কারখানা, খনি, নির্মাণ সাইট

• নতুন শক্তি: ফটোভোল্টাইক, বায়ু শক্তি, শক্তি সঞ্চয় ব্যবস্থা

• পরিবহন কেন্দ্র: পাতাল রেল, বিমানবন্দর, রেল স্টেশন, বন্দর

• পৌর সুবিধা, দর্শনীয় স্থান, জরুরি ও অস্থায়ী বিদ্যুৎ সরবরাহ

• উপকূলীয়, মালভূমি, নিম্ন-তাপমাত্রা এবং অগ্নি-নিরাপত্তার চাহিদাযুক্ত স্থান
