সাবস্টেশন
সমন্বিত ব্যবস্থা: হাই ভোল্টেজ (HV) কম্পার্টমেন্ট, ট্রান্সফরমার কম্পার্টমেন্ট এবং লো ভোল্টেজ (LV) কম্পার্টমেন্টকে একটি সমন্বিত কাঠামোতে একত্রিত করে, যা কারখানায় সম্পূর্ণরূপে অ্যাসেম্বল করা থাকে এবং সাইটে তাৎক্ষণিক ইনস্টলেশন ও পরিচালনার জন্য প্রস্তুত।
স্থান সাশ্রয়ী ও স্বল্প নির্মাণকাল: প্রচলিত সাবস্টেশনের মাত্র ১/৫ থেকে ১/১০ ভাগ জায়গা নেয় এবং ৩ দিনের মধ্যে চালু করা যায়।
নিরাপদ ও নির্ভরযোগ্য: এতে রয়েছে পঞ্চ-প্রতিরোধমূলক ইন্টারলক, অগ্নি-প্রতিরোধী আবরণ, শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা এবং ভুল পরিচালনা প্রতিরোধ ব্যবস্থা।
শক্তি সাশ্রয় ও স্বল্প অপচয়: SCB13 / S13 স্বল্প-লোকসানের ট্রান্সফরমার দ্বারা সজ্জিত, যা লেভেল ৩ বা তার চেয়েও উচ্চতর শক্তি দক্ষতা অর্জন করে।
রক্ষণাবেক্ষণ-মুক্ত ও সহজ পরিচালনা: উচ্চ বহিরাঙ্গন সুরক্ষা স্তর (IP33+), আর্দ্রতা-প্রতিরোধী, ধুলো-প্রতিরোধী এবং ক্ষয়-প্রতিরোধী।
বহুমুখী প্রয়োগ: রিং নেটওয়ার্ক, টার্মিনাল এবং দ্বৈত বিদ্যুৎ সরবরাহের জন্য উপযুক্ত; স্থানান্তরযোগ্য এবং সম্প্রসারণযোগ্য।
ঐচ্ছিক বুদ্ধিমান কার্যকারিতা: দূরবর্তী পর্যবেক্ষণ, ত্রুটির সতর্কতা এবং তত্ত্বাবধানহীন পরিচালনা।

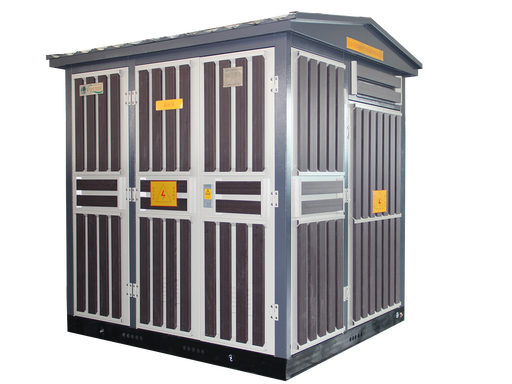

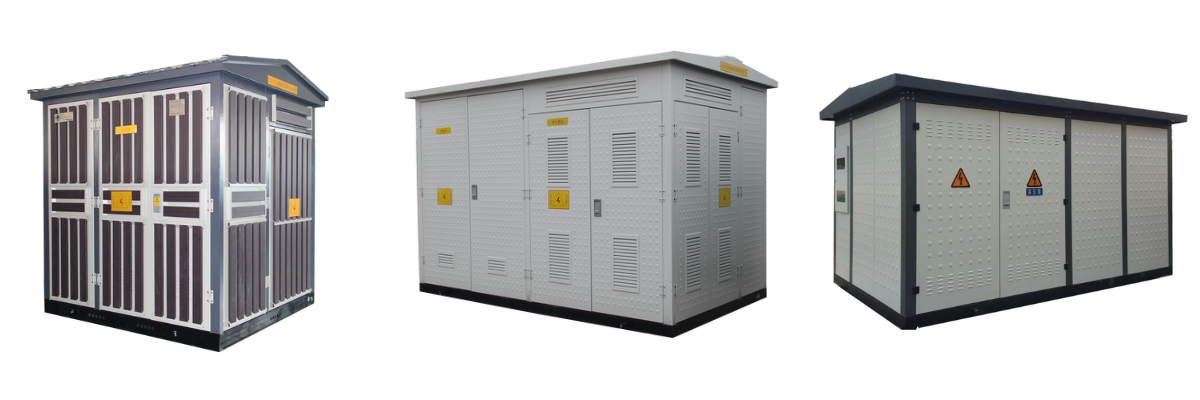

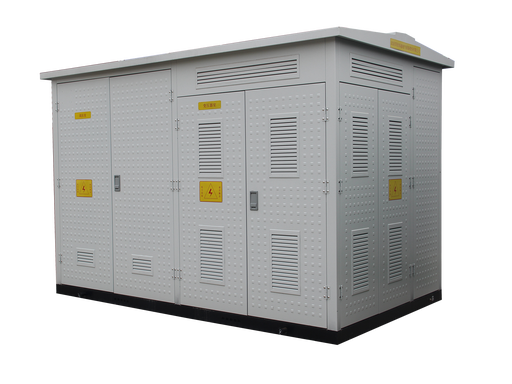

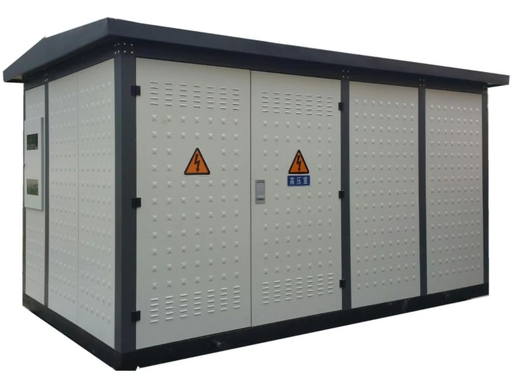

ওয়াইবিএম সিরিজ প্রিফ্যাব্রিকেটেড বক্স-টাইপ সাবস্টেশন
(ওয়াইবিএম প্রিফ্যাব্রিকেটেড ইউরোপীয়-শৈলীর বক্স সাবস্টেশন)
১. পণ্য পরিচিতি
ওয়াইবিএম সিরিজের প্রিফ্যাব্রিকেটেড বক্স-টাইপ সাবস্টেশন (ইউরোপীয়-শৈলীর বক্স সাবস্টেশন) হলো একটি কারখানায় সংযোজিত, সম্পূর্ণ বিদ্যুৎ সরবরাহ সমাধান, যা উচ্চ-ভোল্টেজ সুইচগিয়ার, ডিস্ট্রিবিউশন ট্রান্সফরমার এবং নিম্ন-ভোল্টেজ বিদ্যুৎ বিতরণ ডিভাইসগুলিকে সমন্বিত করে। একটি কম্প্যাক্ট কাঠামোগত নকশা গ্রহণ করে, এটি বিদ্যুৎ সরবরাহ, রূপান্তর, নিয়ন্ত্রণ, সুরক্ষা এবং মিটারিং সহ ব্যাপক কার্যকারিতাগুলিকে একীভূত করে।
সরাসরি মেঝেতে স্থাপনের জন্য ডিজাইন করা এই যন্ত্রটি প্রচলিত সিভিল ইঞ্জিনিয়ারিং সাবস্টেশনের একটি আদর্শ বিকল্প হিসেবে কাজ করে। এর দ্রুত স্থাপন, নির্ভরযোগ্য কার্যকারিতা এবং শক্তিশালী পরিবেশগত অভিযোজন ক্ষমতার মতো বৈশিষ্ট্যগুলো এটিকে নগর-গ্রামীণ বিদ্যুৎ গ্রিড সংস্কার, শিল্প পার্ক, বাণিজ্যিক ভবন এবং অবকাঠামো প্রকল্পের জন্য সর্বোত্তম বিদ্যুৎ সরবরাহ সমাধানে পরিণত করেছে।
২. মূল প্রযুক্তিগত পরামিতি (পরিবর্তনযোগ্য)
রেটেড ভোল্টেজ: এইচভি ৬কেভি/১০কেভি/৩৫কেভি, এলভি ০.৪কেভি
নির্ধারিত ক্ষমতা: ৫০ কেভিএ ~ ২৫০০ কেভিএ
পরিচালন কম্পাঙ্ক: ৫০ Hz
সুরক্ষার স্তর: আইপি৩৩ ~ আইপি৫৪
আবরণের উপাদান: অ্যালুমিনিয়াম অ্যালয় / স্টেইনলেস স্টিল / কম্পোজিট প্যানেল
নিরোধক পদ্ধতি: বায়ু নিরোধক / এসএফ৬ নিরোধক
সংযোগ মোড: টার্মিনাল পাওয়ার সাপ্লাই, রিং নেটওয়ার্ক পাওয়ার সাপ্লাই, ডুয়াল-পাওয়ার সাপ্লাই সুইচিং
শীতলীকরণ মোড: স্ব-শীতলীকরণ (AN)
পরিবেষ্টিত তাপমাত্রা: -৪০℃ ~ +৪০℃
স্থাপন পদ্ধতি: বাইরের মেঝেতে স্থাপনযোগ্য
৩. প্রধান বৈশিষ্ট্যসমূহ
১. উচ্চ সংহতকরণ ও সুসংহত কাঠামো
সমন্বিত উচ্চ-ভোল্টেজ, নিম্ন-ভোল্টেজ এবং রূপান্তর ব্যবস্থাটি যুক্তিসঙ্গত বিন্যাসের কারণে অল্প জায়গা দখল করে, ফলে একটি বৃহৎ আকারের বিদ্যুৎ বিতরণ কক্ষের প্রয়োজনীয়তা দূর হয়।
২. ব্যবহারের জন্য প্রস্তুত এবং স্বল্প নির্মাণ চক্র
কারখানাতেই সম্পূর্ণরূপে একত্রিত, তারযুক্ত এবং ত্রুটিমুক্ত করা থাকায়, সাইটে সাবস্টেশনটির কেবল প্রাথমিক স্থিরকরণ এবং তারের সংযোগের প্রয়োজন হয়, যা প্রকল্পের সময়কালকে উল্লেখযোগ্যভাবে কমিয়ে দেয়।
৩. শক্তিশালী সুরক্ষাসহ নিরাপদ ও নির্ভরযোগ্য
এটি ব্যাপক 'পঞ্চ-প্রতিরোধমূলক' ইন্টারলক ব্যবস্থা—সহ অতিভার, শর্ট-সার্কিট, বিদ্যুৎ লিক এবং বজ্রপাত থেকে সুরক্ষার সুবিধায় সজ্জিত। এর আবরনটি ক্ষয়-প্রতিরোধী, বৃষ্টি-প্রতিরোধী, ধুলো-প্রতিরোধী এবং দীর্ঘস্থায়ী (বার্ধক্য-প্রতিরোধী)।
4. শক্তি সঞ্চয় এবং স্থিতিশীল অপারেশন
SCB13 স্বল্প-ক্ষতির ড্রাই-টাইপ ট্রান্সফরমার অথবা S13 তেল-নিমজ্জিত ট্রান্সফরমারের সাথে কনফিগারযোগ্য, যা উচ্চ শক্তি দক্ষতা, স্বল্প ক্ষতি এবং কম শব্দে পরিচালনা নিশ্চিত করে।
৫. রক্ষণাবেক্ষণ-মুক্ত ও সহজ পরিচালনা
এর সুস্পষ্ট বিন্যাস এবং সুবিধাজনক পরিচালনার ফলে এটি তত্ত্বাবধানহীনভাবে চালানো যায় এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণ খরচ কমিয়ে আনে।
৬. শক্তিশালী পরিবেশগত অভিযোজন ক্ষমতা
বাইরের, আর্দ্র, ধুলোময়, উপকূলীয় এবং অন্যান্য জটিল পরিবেশে দীর্ঘ সময় ধরে স্থিতিশীলভাবে কাজ করতে পারে।
৭. সুবিধাজনক বুদ্ধিদীপ্ত সম্প্রসারণ
স্মার্ট মনিটরিং, রিমোট কমিউনিকেশন, এনার্জি ম্যানেজমেন্ট এবং ফল্ট অ্যালার্মের মতো ইন্টেলিজেন্ট ফাংশনগুলো সাপোর্ট করে।
৪. প্রয়োগের পরিস্থিতি
শহুরে আবাসিক এলাকা, বাণিজ্যিক কমপ্লেক্স, অফিস ভবন, স্কুল, হাসপাতাল
শিল্প পার্ক, কারখানার কর্মশালা, খনি, নির্মাণস্থলের জন্য অস্থায়ী বিদ্যুৎ সরবরাহ
পৌর সড়ক, পার্কিং লট, পাতাল রেল, বিমানবন্দর, বন্দর এবং অন্যান্য অবকাঠামো
শহর-গ্রাম বিদ্যুৎ গ্রিড সংস্কার, আউটডোর ট্রান্সফরমার স্টেশন, দর্শনীয় স্থান, উন্নয়ন অঞ্চলের বিদ্যুৎ বিতরণ প্রকল্প
নির্মাণকাল, ভূমি অধিগ্রহণ এবং নিরাপত্তার ক্ষেত্রে উচ্চ চাহিদাসম্পন্ন সকল প্রকার বিদ্যুৎ সরবরাহ প্রকল্প।
