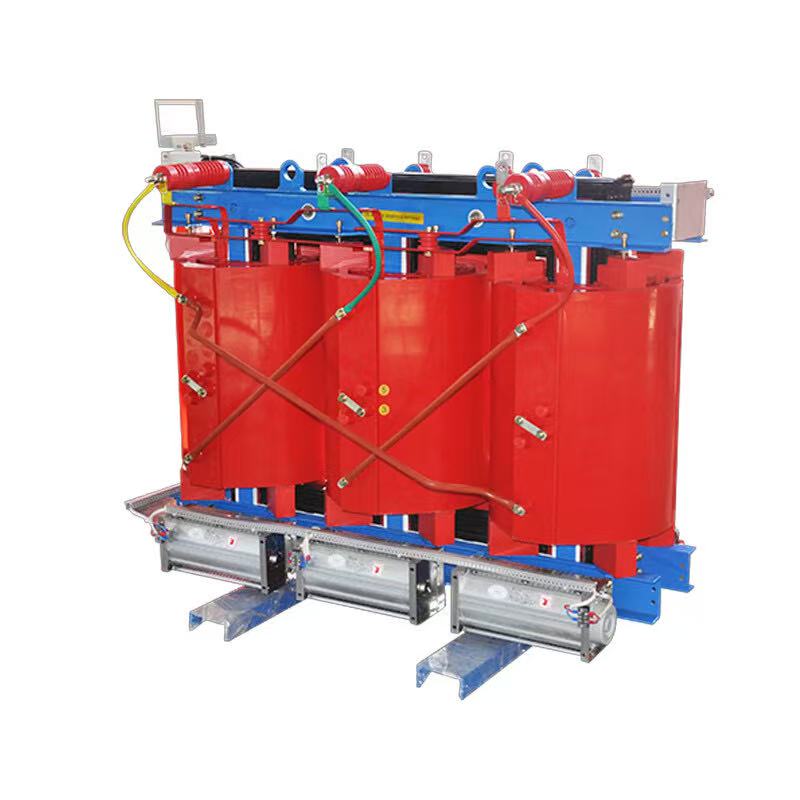

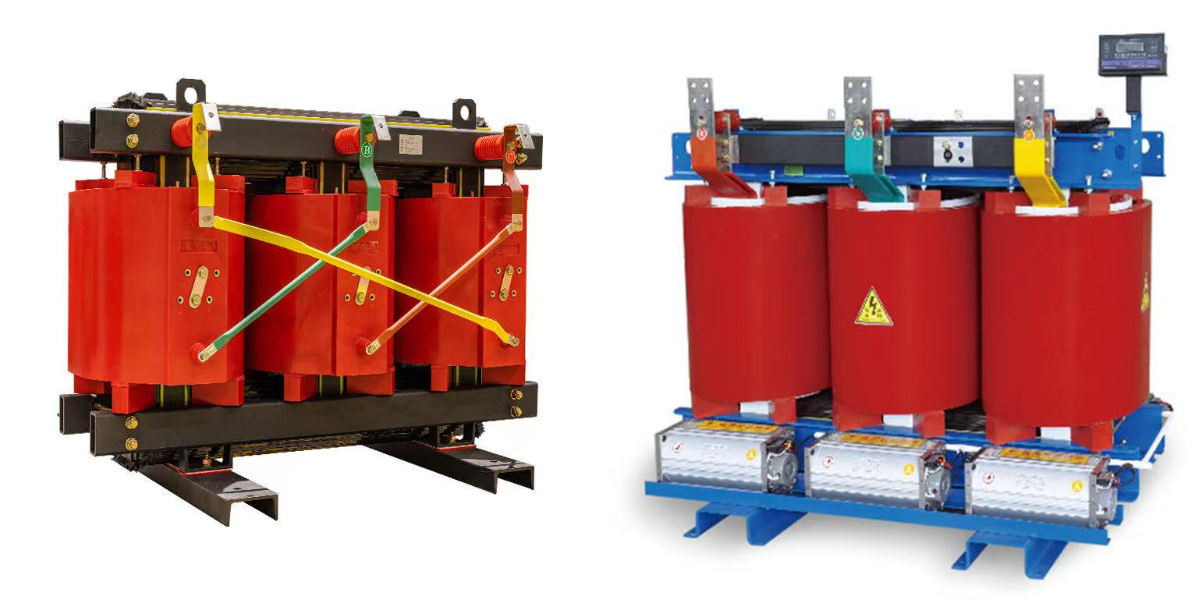

শুকনো বিতরণ ট্রান্সফরমার

১. পণ্যের পরিচিতি

১০কেভি-শ্রেণির রেজিন-কাস্ট ড্রাই-টাইপ ট্রান্সফরমার আধুনিক বিতরণ নেটওয়ার্কগুলিতে মূল বিদ্যুৎ রূপান্তর সরঞ্জাম হিসাবে কাজ করে। ১০কেভি থেকে ০.৪কেভি-তে ভোল্টেজ কমানোর জন্য এটি ব্যাপকভাবে ব্যবহৃত হয় এবং অফিস ভবন, শপিং মল, হাসপাতাল, কারখানা এবং রেল ট্রানজিট সিস্টেমে স্থিতিশীল ও নির্ভরযোগ্য বিদ্যুৎ সরবরাহ করে। ইপোক্সি রেজিন ভ্যাকুয়াম কাস্টিং প্রযুক্তি ব্যবহার করে নির্মিত এই ট্রান্সফরমারটিতে তেল-মুক্ত কার্যকারিতা, অগ্নি প্রতিরোধ ক্ষমতা, বিস্ফোরণ-প্রতিরোধী নকশা, কম শব্দ এবং রক্ষণাবেক্ষণ-মুক্ত পরিচালনার মতো বৈশিষ্ট্য রয়েছে, যা এটিকে অভ্যন্তরীণ উচ্চ-ঘনত্বের এলাকা এবং কঠোর সুরক্ষা মান প্রয়োজন এমন পরিবেশের জন্য একটি আদর্শ পছন্দ করে তোলে।

পণ্যটি GB/T 1094.11 এবং GB/T 10228-এর মতো জাতীয় মানদণ্ড কঠোরভাবে মেনে ডিজাইন ও তৈরি করা হয়েছে, যার একটি পরিমার্জিত কাঠামো এবং নির্ভরযোগ্য কার্যকারিতা রয়েছে। এটি শিল্প ভবন, বাণিজ্যিক কমপ্লেক্স, পৌর অবকাঠামো এবং নতুন শক্তি প্রকল্পের জন্য একটি আদর্শ সরঞ্জাম হিসেবে কাজ করে।

2. মূল প্রযুক্তিগত পরামিতি পরামিতি (পরিবর্তনযোগ্য)

| নির্দেশক রেটেড ভোল্টেজ | উচ্চ ভোল্টেজ: 10kV (±2×2.5%); নিম্ন ভোল্টেজ: 0.4kV রেটেড ক্যাপাসিটি | 30kVA থেকে 2500kVA রেটেড ফ্রিকোয়েন্সি | 50Hz সংযোগ গ্রুপ | Dyn11/Yyn0 ইনসুলেশন ক্লাস | F-গ্রেড ওয়াইন্ডিং (B-গ্রেড তাপমাত্রা বৃদ্ধির মানদণ্ডের অধীনে পরীক্ষিত) তাপমাত্রা বৃদ্ধির সীমা | ওয়াইন্ডিং ≤80K (B-গ্রেড) শর্ট-সার্কিট ইম্পিডেন্স | 4%–6% (কাস্টমাইজযোগ্য) স্থানীয় ডিসচার্জ ক্যাপাসিটি | ≤10pC নয়েজ লেভেল | ≤55dB (সরঞ্জাম থেকে 1 মিটার দূরত্বে) সুরক্ষা রেটিং | IP20–IP54 (ইনডোর/আউটডোর নির্বাচনযোগ্য) অপারেটিং পরিবেশ | তাপমাত্রা: -25℃ থেকে +55℃; আর্দ্রতা: ≤95% (কোনো ঘনীভবন ছাড়া)

৩. মূল বৈশিষ্ট্যসমূহ

১. নিরাপত্তা ও অগ্নি প্রতিরোধ ক্ষমতা | অগ্নি-প্রতিরোধী ইপোক্সি রেজিন কাস্টিং দহনহীনতা, অগ্নি বিস্তারহীনতা এবং শূন্য বিষাক্ত গ্যাস নির্গমন নিশ্চিত করে। এতে রয়েছে স্বাভাবিক বিস্ফোরণ-রোধী, ধূলোরোধী এবং বৈদ্যুতিক শক থেকে সুরক্ষার সক্ষমতা, যা এটিকে শপিং মল, হাসপাতাল এবং স্কুলের মতো জনবহুল স্থানগুলির জন্য একটি পছন্দের নিরাপত্তা সমাধানে পরিণত করে।

কম শক্তির ক্ষতি: তিন-স্তরের শক্তি দক্ষতা রেটিং উচ্চ-মানের ভিত্তিক সিলিকন ইস্পাত কোর শীট এবং অত্যন্ত পরিবাহী তামা ফয়েল উইন্ডিং ব্যবহারের মাধ্যমে উচ্চতর শক্তি সংরক্ষণ নিশ্চিত করে। ঐতিহ্যবাহী পণ্যের তুলনায়, নো-লোড লস প্রায় 20%-30% হ্রাস পায়, যখন লোড লস আরও 10% কম হয়, জাতীয় তৃতীয়-স্তরের শক্তি দক্ষতার মান পূরণ করে। দীর্ঘমেয়াদী অপারেশনের ফলে উল্লেখযোগ্য বিদ্যুৎ খরচ সাশ্রয় হয়।

শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা এবং স্থিতিশীল কার্যকারিতা: কয়েলটি ইপোক্সি রেজিন ইন্টিগ্রাল কাস্টিং-এর সাথে মিলিত একটি ফয়েল কাঠামো গ্রহণ করে, যা উচ্চ-কারেন্ট শর্ট-সার্কিটের প্রভাব সহ্য করার জন্য উচ্চ যান্ত্রিক শক্তি নিশ্চিত করে এবং কার্যকরভাবে কয়েলের বিকৃতি ও পুড়ে যাওয়া প্রতিরোধ করে। এই যন্ত্রের আয়ুষ্কাল ৩০ বছরের বেশি হতে পারে।

কম শব্দ এবং পরিবেশ-বান্ধবতা: আয়রন কোর কাঠামোকে অপ্টিমাইজ করে, শব্দ কমানোর ডিজাইন বাস্তবায়ন করে এবং উন্নত ওয়াইন্ডিং প্রক্রিয়া ব্যবহার করার মাধ্যমে শব্দের মাত্রা ≤৫৫dB-এর মধ্যে নিয়ন্ত্রণ করা যায়, যা এটিকে উচ্চ শব্দ-নিরোধক চাহিদাসম্পন্ন অভ্যন্তরীণ পরিবেশ, অফিস ভবন এবং আবাসিক এলাকায় স্থাপনের জন্য উপযুক্ত করে তোলে।

আর্দ্রতা ও ধূলোবালি প্রতিরোধী এবং দীর্ঘ রক্ষণাবেক্ষণ-মুক্ত কার্যকাল: এর সম্পূর্ণ সিল করা ঢালাই কাঠামোর কারণে, এটি উচ্চ আর্দ্রতা, লবণাক্ত জলকণা এবং ধূলিময় অবস্থার মতো প্রতিকূল পরিবেশে তৈলপ্রদান, তেল পরিবর্তন বা তেল পরিস্রাবণের প্রয়োজন ছাড়াই স্থিতিশীলভাবে কাজ করে, যার ফলে এটি কার্যত রক্ষণাবেক্ষণ-মুক্তভাবে চলে এবং পরবর্তী পরিচালন ও রক্ষণাবেক্ষণ (O&M) খরচ অত্যন্ত কম হয়।

সংক্ষিপ্ত আকার, হালকা নকশা এবং স্থান-সাশ্রয়ী কাঠামোর কারণে এটি সহজে স্থাপনযোগ্য। এর ফলে বড় ধরনের সিভিল ইঞ্জিনিয়ারিং ভিত্তি ছাড়াই লোড সেন্টার, বেসমেন্ট, ডিস্ট্রিবিউশন রুম এবং আউটডোর ট্রান্সফরমার সাবস্টেশনে সরাসরি এটি স্থাপন করা যায়। এর স্থাপন প্রক্রিয়াটি সুবিধাজনক এবং এটি স্থানের উচ্চ ব্যবহার নিশ্চিত করে।

৪. প্রয়োগের পরিস্থিতি

১. বাণিজ্যিক ও বেসামরিক ভবন: অফিস ভবন, শপিং মল, হোটেল, আবাসিক কমপ্লেক্স, বহুতল আবাসিক ভবন, ভূগর্ভস্থ গ্যারেজ, স্কুল, হাসপাতাল।

মূল প্রয়োজনীয়তাগুলো হলো: নিরাপত্তা, শব্দহীন কার্যকারিতা, শক্তি সাশ্রয় এবং রক্ষণাবেক্ষণ-মুক্ত পরিচালনা।

শিল্প উৎপাদন খাতগুলোর মধ্যে রয়েছে কারখানা কর্মশালা, শিল্প পার্ক, ধাতুবিদ্যা, রাসায়নিক শিল্প, ইলেকট্রনিক্স উৎপাদন এবং খাদ্য প্রক্রিয়াকরণ।

মূল প্রয়োজনীয়তা: শর্ট-সার্কিট প্রতিরোধ ক্ষমতা, উচ্চ নির্ভরযোগ্যতা, আর্দ্রতা প্রতিরোধ ক্ষমতা এবং নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ।

গণপরিবহণ অবকাঠামো: পাতাল রেল স্টেশন, দ্রুতগতির রেল স্টেশন, বিমানবন্দর, সুড়ঙ্গ, পার্কিং লট, পৌর সড়ক এবং স্টেডিয়াম।

প্রধান প্রয়োজনীয়তা: কম শব্দ, ধুলোরোধী, উচ্চ সুরক্ষা, স্থিতিশীল এবং টেকসই।

নতুন শক্তি ও বিশেষ পরিস্থিতিভিত্তিক ডেটা সেন্টার, ফটোভোল্টাইক/বায়ু শক্তি সহায়ক ব্যবস্থা, চার্জিং স্টেশন, উপকূলীয় উচ্চ-লবণাক্ত কুয়াশাচ্ছন্ন এলাকা এবং অস্থায়ী নির্মাণকাজের জন্য বিদ্যুৎ সরবরাহ।

মূল প্রয়োজনীয়তাগুলো হলো: আর্দ্রতা প্রতিরোধ ক্ষমতা, ক্ষয় প্রতিরোধ ক্ষমতা, শক্তি দক্ষতা এবং নমনীয় সম্প্রসারণযোগ্যতা।
