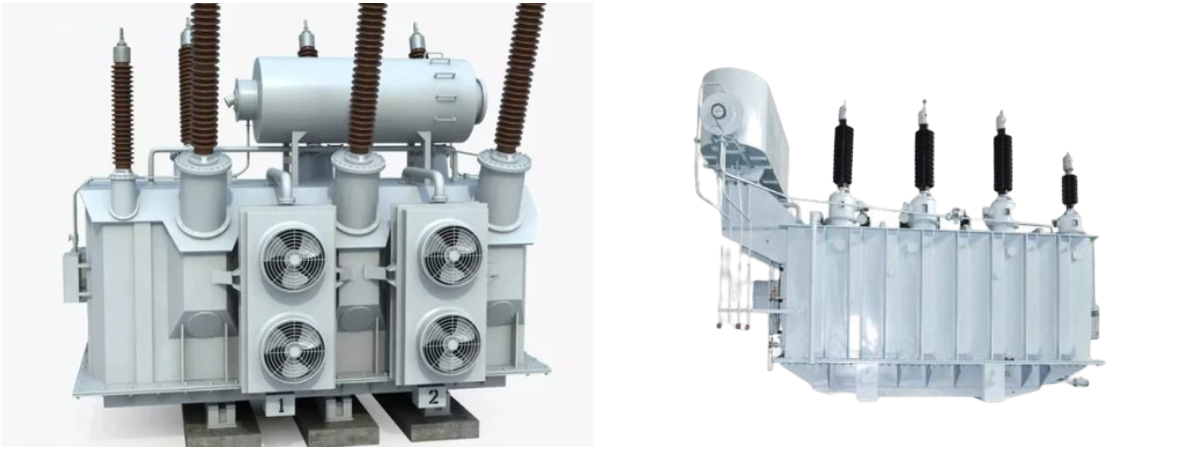

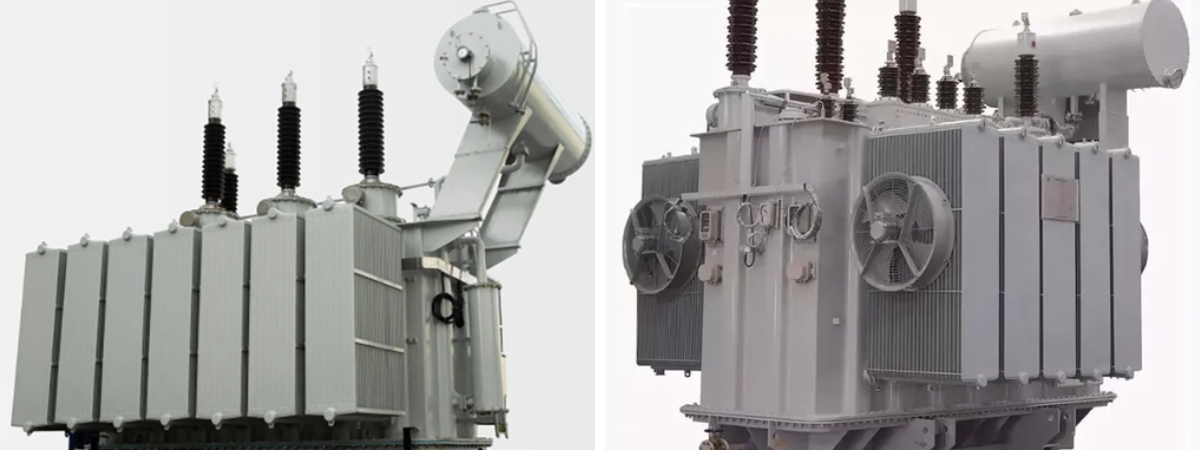

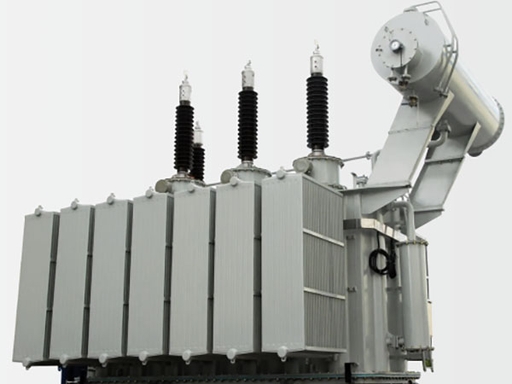

অন-লোড ট্যাপ-চেঞ্জার সহ 110kV SZ11 সিরিজের তিন-ফেজ তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমার

১. পণ্যের সংক্ষিপ্ত বিবরণ এবং মডেলের সংজ্ঞা

অন-লোড ট্যাপ-চেঞ্জার সহ 110kV SZ11 সিরিজের তিন-ফেজ তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমার হল S11 লো-লস সিরিজের একটি আপগ্রেড মডেল। এর মূল সুবিধা হল অন-লোড ভোল্টেজ রেগুলেশন, যা বিদ্যুতের বাধা ছাড়াই ক্রমাগত ভোল্টেজ সামঞ্জস্য করার অনুমতি দেয়, এটি ঘন ঘন ভোল্টেজ ওঠানামা সহ গ্রিডের জন্য আদর্শ করে তোলে। এটি উচ্চ শক্তি দক্ষতা এবং স্থিতিশীল ভোল্টেজ আউটপুট সমন্বিত 110kV পাওয়ার সিস্টেমের একটি মূল সরঞ্জাম।

এই পণ্যটি নিম্নলিখিত শর্ত পূরণ করে:

GB 1094.1-2013, GB/T 6451-2015, GB 20052-2020 এবং IEC 60076 আন্তর্জাতিক মান, যা চীনের ক্লাস ২ শক্তি দক্ষতা স্তর বা তার চেয়ে উচ্চতর স্তরে পৌঁছায়।

এটি ১১০কেভি গুরুত্বপূর্ণ সাবস্টেশন, আঞ্চলিক বিদ্যুৎ সরবরাহ কেন্দ্র, বৃহৎ শিল্প পার্ক, নগর বিতরণ নেটওয়ার্ক এবং নতুন শক্তি সংহতকরণ প্রকল্পে ব্যাপকভাবে ব্যবহৃত হয়।

মডেল ব্যাখ্যা

• S: তিন-ফেজ তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমার

• Z: অন-লোড ট্যাপ-চেঞ্জার

• ১১: স্বল্প-ক্ষতির সিরিজ (নো-লোড লস S9-এর চেয়ে ≥৩০% কম)

• ১১০কেভি: নির্ধারিত উচ্চ ভোল্টেজ

উদাহরণ: SZ11-10000/110

১০০০০ = নির্ধারিত ক্ষমতা ১০০০০ কেভিএ

১১০ = রেটেড উচ্চ ভোল্টেজ ১১০ কেভি

২. মূল প্রযুক্তিগত পরামিতি

১. মৌলিক পরামিতি (পরিবর্তনযোগ্য)

• নির্ধারিত ক্ষমতা: ৬৩০০–৬৩০০০ কেভিএ

• উচ্চ ভোল্টেজ: ১১০/১১৫/১২১ কেভি

  ট্যাপ পরিসর: ±৮×১.২৫% অথবা ±১০×১%

• এলভি ভোল্টেজ: ১০.৫ / ৬.৩ / ৬.৬ / ২১ কেভি (পরিবর্তনযোগ্য)

• সংযোগ গ্রুপ: YNd11 (প্রমিত), YNyn0 (ঐচ্ছিক)

• ফ্রিকোয়েন্সি: ৫০ হার্টজ (৬০ হার্টজ এক্সপোর্ট টাইপ উপলব্ধ)

• শর্ট-সার্কিট ইম্পিডেন্স: ক্যাপাসিটি অনুযায়ী ১০.৫%–১৪%

২. ক্ষতি এবং দক্ষতা

• নো-লোড লস: S9 সিরিজের চেয়ে ≥৩০% কম

• ৭৫℃ তাপমাত্রায় লোড লস: GB/T 6451 মানদণ্ড পূরণ করে

• নো-লোড কারেন্ট: ≤০.৫%–০.৬%

• শক্তি দক্ষতা: ক্লাস ২ বা তার উপরে (ক্লাস ১ কাস্টমাইজযোগ্য)

৩. অন-লোড ট্যাপ-চেঞ্জার প্যারামিটার

• পূর্ণ লোডে ভোল্টেজ নিয়ন্ত্রণ, কোনো বিদ্যুৎ বিভ্রাট নেই

• ট্যাপ পরিসর: ±৮×১.২৫% (১৭ ধাপ) অথবা ±১০×১% (২১ ধাপ)

• সুইচিং সময়: প্রতি ধাপে ≤ ৫ সেকেন্ড

• যান্ত্রিক জীবনকাল: ≥ ৩,০০,০০০ অপারেশন

• বৈদ্যুতিক জীবনকাল: ≥ ১০০,০০০ অপারেশন

• ম্যানুয়াল / স্বয়ংক্রিয় / রিমোট কন্ট্রোল সমর্থিত

৪. অন্যান্য মূল পরামিতি

• ইনসুলেশন ক্লাস: এইচভি ৪৫০কেভি লাইটনিং ইম্পালস; এলভি ৭৫কেভি

• শীতলীকরণ: ONAN / ONAF / OFAF

• শব্দের মাত্রা: ৬০–৬৮ ডিবি(এ)

• আংশিক নিঃসরণ: ≤ ১০০ পিকো কুলম্ব

• পরিবেষ্টিত তাপমাত্রা: -৩০℃ ~ +৪৫℃

• উচ্চতা: ≤ ১০০০ মিটার (৪০০০ মিটার পর্যন্ত পরিবর্তনযোগ্য)

• নকশার স্থায়িত্বকাল: ≥ ৩০ বছর

• তেল: ২৫# পরিবেশবান্ধব ট্রান্সফরমার তেল

৩. গঠন ও বৈশিষ্ট্য

1. কোর

উচ্চ ভেদ্যতা সম্পন্ন দানা-ভিত্তিক সিলিকন স্টিল, ৪৫° স্টেপ-ল্যাপ জয়েন্ট, ছিদ্রবিহীন বাইন্ডিং, কম শব্দ এবং কম লস।

২. কুণ্ডলী

অক্সিজেন-মুক্ত তামার পরিবাহী, নলাকার ও সর্পিল কাঠামো, উচ্চ শর্ট-সার্কিট প্রতিরোধ ক্ষমতা, ভ্যাকুয়াম ড্রাইং এবং ইমপ্রেগনেশন।

৩. অন-লোড ট্যাপ-চেঞ্জার

ডাবল ট্রানজিশন রেজিস্টর, আর্ক-মুক্ত সুইচিং, সিলভার অ্যালয় কন্ট্যাক্ট, ইন্টিগ্রেটেড সিলিং, স্বয়ংক্রিয় এবং রিমোট কন্ট্রোল।

৪. ট্যাঙ্ক ও সিলিং

Q235B ইস্পাত, সম্পূর্ণরূপে সিল করা ক্যাপসুল/ডায়াফ্রাম কাঠামো, লিক-প্রুফ, অ্যান্টি-জারা পেইন্টিং, রক্ষণাবেক্ষণ-মুক্ত।

৫. সুরক্ষা ব্যবস্থা

বুখোলজ রিলে, প্রেশার রিলিফ ভালভ, অয়েল গেজ, থার্মোমিটার, এবং ঐচ্ছিক ডিজিএ অনলাইন মনিটরিং।

৬. শীতলীকরণ ব্যবস্থা

বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ সহ ONAN, ONAF, OFAF।

৪. প্রধান সুবিধাসমূহ

1. ভারযুক্ত ভোল্টেজ নিয়ন্ত্রণ

   বিদ্যুৎ বিভ্রাট ছাড়াই স্থিতিশীল ভোল্টেজ, উচ্চ মানের বিদ্যুৎ, যা অস্থিতিশীল গ্রিডের জন্য আদর্শ।

2. উচ্চ দক্ষতা এবং শক্তি সাশ্রয়

   নো-লোড লস ৩০%-এর বেশি হ্রাস পায়, বিদ্যুৎ খরচে সুস্পষ্ট সাশ্রয় হয় এবং বিনিয়োগ স্বল্প সময়ে ফেরত আসে।

3. কম শব্দ এবং পরিবেশবান্ধব

   কম শব্দে চলে, সম্পূর্ণভাবে বায়ুরোধী, দূষণমুক্ত তেল, আবাসিক ও শহরাঞ্চলের জন্য উপযুক্ত।

4. উচ্চ শর্ট-সার্কিট প্রতিরোধ ক্ষমতা

   শক্তিশালী যান্ত্রিক কাঠামো, উচ্চ পরিচালন নির্ভরযোগ্যতা।

5. সম্পূর্ণরূপে সিল করা এবং রক্ষণাবেক্ষণ-মুক্ত

   তেলের গুণমান স্থিতিশীল, রক্ষণাবেক্ষণ খরচ ব্যাপকভাবে হ্রাস পায়।

6. ব্যাপক প্রযোজ্যতা

   চরম তাপমাত্রা, উচ্চ আর্দ্রতা, মালভূমি, উপকূলীয় এবং ক্ষয়কারী পরিবেশে অভিযোজনযোগ্য।

V. অ্যাপ্লিকেশন

• ১১০কেভি পাওয়ার গ্রিড সাবস্টেশন

• বৃহৎ শিল্প প্রতিষ্ঠান (ধাতুবিদ্যা, রাসায়নিক, খনি, সিমেন্ট)

• শহুরে বাণিজ্যিক ও আবাসিক বিদ্যুৎ সরবরাহ

• বায়ু এবং সৌর পিভি বিদ্যুৎ সংগ্রহ কেন্দ্র

• মালভূমি, নিম্ন-তাপমাত্রা, উপকূলীয় এবং ক্ষয়কারী পরিবেশ

৬. স্থাপন, পরিচালনা এবং রক্ষণাবেক্ষণ

এর আওতায় রয়েছে স্থাপন শর্তাবলী, চালুকরণ পরীক্ষা, রিয়েল-টাইম পর্যবেক্ষণ, লোড ব্যবস্থাপনা, দৈনিক ও পর্যায়ক্রমিক রক্ষণাবেক্ষণ, ট্যাপ-চেঞ্জার রক্ষণাবেক্ষণ এবং দীর্ঘমেয়াদী সংরক্ষণের নিয়মাবলী।

৭. সরবরাহ এবং বিক্রয়োত্তর সেবা

• ট্রান্সফরমার, বুশিং, ট্যাপ-চেঞ্জার, সুরক্ষা সরঞ্জাম, ম্যানুয়াল, টেস্ট রিপোর্ট সহ সম্পূর্ণ সরবরাহ।

• ডেলিভারির আগে কারখানায় সম্পূর্ণ পরীক্ষা করা হয়।

• সাইটে ইনস্টলেশন নির্দেশিকা

• ১–৩ বছরের ওয়ারেন্টি

• 24 ঘন্টা জরুরি পরিষেবা

• কারিগরি প্রশিক্ষণ

অষ্টম। সারাংশ

১১০কেভি এসজেড১১ সিরিজ হলো একটি উচ্চ-কর্মক্ষমতাসম্পন্ন, শক্তি-সাশ্রয়ী, নির্ভরযোগ্য, স্বল্প-শব্দের এবং রক্ষণাবেক্ষণ-মুক্ত পাওয়ার ট্রান্সফরমার। এটি স্বল্প অপচয় এবং অন-লোড ভোল্টেজ নিয়ন্ত্রণের সমন্বয় ঘটায়, যা এটিকে ১১০কেভি বিদ্যুৎ সঞ্চালন, বিতরণ, শিল্প বিদ্যুৎ, নগর গ্রিড এবং নতুন শক্তি প্রকল্পগুলোর জন্য সর্বোত্তম পছন্দ করে তোলে।
