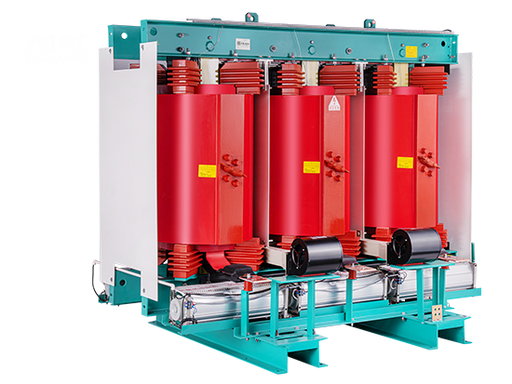

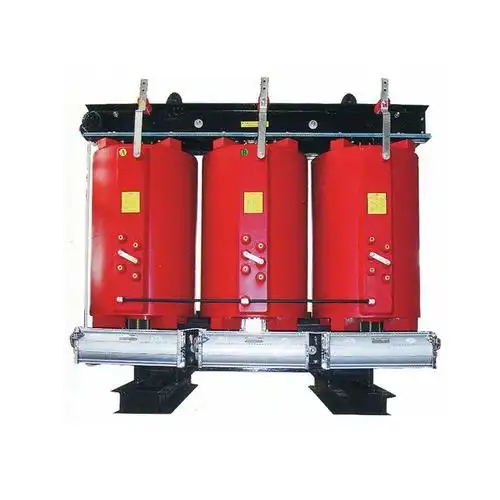

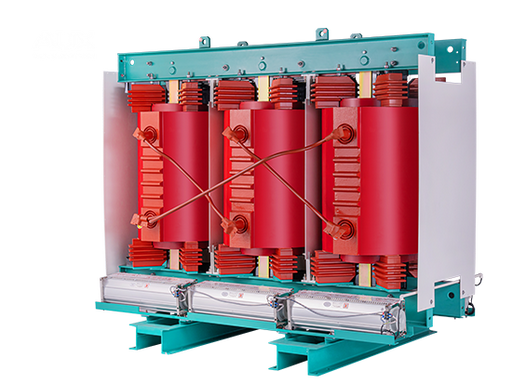

3 ফেজ ড্রাই টাইপ ট্রান্সফরমার
৩৫কেভি ড্রাই-টাইপ ট্রান্সফরমার পণ্যের সুবিধাসমূহ
• নিরাপত্তা ও পরিবেশ সুরক্ষার জন্য তেলমুক্ত, অগ্নি-প্রতিরোধী এবং বিস্ফোরণ-প্রতিরোধী
• শক্তি সংরক্ষণ ও বিদ্যুৎ সাশ্রয়ের জন্য স্বল্প অপচয় এবং ক্লাস ১ শক্তি দক্ষতা।
• শর্ট-সার্কিট রোধ, স্বল্প আংশিক ডিসচার্জ এবং স্থিতিশীল কার্যকারিতা
• কম শব্দ, আর্দ্রতা এবং ধুলো প্রতিরোধী, সাথে রক্ষণাবেক্ষণ-মুক্ত ডিজাইন
• ছোট আকার এবং সহজে স্থাপনযোগ্য, অভ্যন্তরীণ/ঘন পরিবেশের জন্য উপযুক্ত।
I. পণ্যের পরিচিতি
৩৫কেভি-শ্রেণির রেজিন-কাস্ট ড্রাই-টাইপ ট্রান্সফরমার হলো ৩৫কেভি ভোল্টেজ স্তরের জন্য ডিজাইন করা একটি মূল বিদ্যুৎ সঞ্চালন ও বিতরণ সরঞ্জাম। উন্নত ইপোক্সি রেজিন ভ্যাকুয়াম কাস্টিং প্রযুক্তি ব্যবহার করে, এটি উচ্চ-ভোল্টেজ ওয়াইন্ডিং, আয়রন কোর এবং নিম্ন-ভোল্টেজ ওয়াইন্ডিংকে একটি একক ইউনিটে একীভূত করে, যা তেল-মুক্ত পরিচালনা, নিরাপত্তা, শক্তি দক্ষতা এবং রক্ষণাবেক্ষণ-মুক্ত কর্মক্ষমতার মতো গুরুত্বপূর্ণ সুবিধা প্রদান করে।
পণ্যটি GB/T 1094.11 এবং GB/T 10228-এর মতো জাতীয় মানদণ্ড কঠোরভাবে মেনে ডিজাইন করা হয়েছে, যা আধুনিক শহুরে পাওয়ার গ্রিড, বৃহৎ শিল্প কারখানা, রেল ট্রানজিট সিস্টেম, হাসপাতাল এবং ডেটা সেন্টার সহ অভ্যন্তরীণ উচ্চ-ভোল্টেজ বিদ্যুৎ সরবরাহের ক্ষেত্রে একটি আদর্শ কনফিগারেশন হিসেবে কাজ করে। এটি প্রচলিত তেল-নিমজ্জিত ট্রান্সফরমারের একটি পরিবেশবান্ধব বিকল্প।
২. মূল প্রযুক্তিগত পরামিতি(পরিবর্তনযোগ্য)
পণ্যের মডেল | SCB13/SCB14 সিরিজ রেটেড ভোল্টেজ | উচ্চ ভোল্টেজ: ৩৫কেভি (±৩×২.৫%); নিম্ন ভোল্টেজ: ১০কেভি/০.৪কেভি রেটেড ক্যাপাসিটি | ২০০কেভিএ থেকে ২৫০০কেভিএ রেটেড ফ্রিকোয়েন্সি | ৫০হার্জ কানেকশন গ্রুপ | Dyn11/Yyn0 ইনসুলেশন ক্লাস | এফ-গ্রেড ওয়াইন্ডিং (বি-গ্রেড তাপমাত্রা বৃদ্ধির মানদণ্ড অনুযায়ী পরীক্ষিত) তাপমাত্রা বৃদ্ধির সীমা | ওয়াইন্ডিং ≤৮০কে (বি-গ্রেড) শর্ট-সার্কিট ইম্পিডেন্স | ৪%–৬% (ক্যাপাসিটির উপর ভিত্তি করে কাস্টমাইজযোগ্য) আংশিক ডিসচার্জ লেভেল | ≤১০পিসি নয়েজ লেভেল | ≤৫৫ডিবি (সরঞ্জাম থেকে ১মি দূরত্বে) সুরক্ষা রেটিং | IP20–IP54 (ইনডোর/আউটডোর নির্বাচনযোগ্য) অপারেটিং পরিবেশ | তাপমাত্রা: -২৫°সেলসিয়াস থেকে +৫৫°সেলসিয়াস; আর্দ্রতা: ≤৯৫% (কোনো ঘনীভবন নেই)
৩. মূল বৈশিষ্ট্য
১. সহজাতভাবে নিরাপদ নকশা, যাতে আগুনের ঝুঁকি শূন্য। উচ্চ-শিখা-প্রতিরোধী ইপোক্সি রেজিন কাস্টিং ব্যবহার করে সম্পূর্ণ শুষ্ক ও তেলমুক্ত নির্মাণ, যা অদাহ্য, অ-বিস্ফোরক এবং শূন্য বিষাক্ত ধোঁয়া নির্গমন নিশ্চিত করে। এটি ব্যয়বহুল ফায়ার অয়েল ট্যাঙ্কের প্রয়োজনীয়তা দূর করে, ফলে শপিং মল, হাসপাতাল এবং সাবওয়ের মতো জনবহুল স্থানগুলির জন্য এটিই নিরাপত্তাকে সর্বোচ্চ অগ্রাধিকার দেয়।
২. বিপুল শক্তি সাশ্রয় সহ প্রথম শ্রেণীর শক্তি দক্ষতা: উচ্চ-মানের ওরিয়েন্টেড সিলিকন স্টিল শিট কোর এবং উচ্চ পরিবাহী কপার ফয়েল ওয়াইন্ডিং ব্যবহারের ফলে, নো-লোড এবং লোড উভয় অবস্থাতেই লস জাতীয় মানের চেয়ে উল্লেখযোগ্যভাবে কম হয়, যা জাতীয় প্রথম শ্রেণীর শক্তি দক্ষতার মান অর্জন করে। দীর্ঘমেয়াদী পরিচালনায় এটি অসাধারণ বিদ্যুৎ সাশ্রয়ের প্রভাব দেখায় এবং এর সার্বিক পরিচালনা ও রক্ষণাবেক্ষণ খরচ বিশ্বব্যাপী সর্বনিম্নগুলোর মধ্যে অন্যতম।
৩. অসাধারণ শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা: ইন্টিগ্রাল ইপোক্সি কাস্টিং-এর সাথে মিলিত ফয়েল-কয়েল কাঠামোর কারণে এটি অত্যন্ত উচ্চ যান্ত্রিক শক্তি প্রদর্শন করে, যা পাওয়ার গ্রিডে আকস্মিক শর্ট-সার্কিট সার্জ কার্যকরভাবে প্রতিরোধ করে এবং কয়েলের বিকৃতি ও পুড়ে যাওয়ার ঘটনা প্রতিরোধ করে। এই সরঞ্জামটির কার্যকাল ৩০ বছরের বেশি।
৪. স্বল্প-শব্দে পরিচালনা এবং পরিবেশ-বান্ধবতা: আয়রন কোরের ৩ডি জয়েন্ট কাঠামোকে অপ্টিমাইজ করে এবং উন্নত কম্পন প্রশমন প্রযুক্তি প্রয়োগের মাধ্যমে, এর পরিচালনকালীন শব্দ ৫৫ডিবি-এর নিচে নিয়ন্ত্রণ করা হয়, যা প্রচলিত তেল-নিমজ্জিত ট্রান্সফরমারের তুলনায় উল্লেখযোগ্যভাবে কম। ফলে এটি কঠোর শব্দ-নিয়ন্ত্রণ বিধিযুক্ত শহুরে এবং অভ্যন্তরীণ স্থাপন পরিবেশের জন্য উপযুক্ত।
৫. আর্দ্রতা এবং ধুলো প্রতিরোধ ক্ষমতা: সম্পূর্ণ জীবনচক্র জুড়ে কার্যকর, রক্ষণাবেক্ষণ-মুক্ত সমন্বিত সিলিং কাঠামোটি উন্নত আর্দ্রতা-প্রতিরোধ, ধুলো-প্রতিরোধ এবং ক্ষয়-প্রতিরোধ ক্ষমতা প্রদর্শন করে, যা উচ্চ আর্দ্রতা, ধুলোময় পরিস্থিতি এবং উপকূলীয় অঞ্চলের মতো প্রতিকূল পরিবেশে স্থিতিশীল কার্যক্রম নিশ্চিত করে। এতে তেল পুনরায় ভরা, ফিল্টার করা বা প্রতিস্থাপনের প্রয়োজন হয় না, ফলে এটি সত্যিকারের রক্ষণাবেক্ষণ-মুক্তভাবে কাজ করে।
৬. অত্যন্ত কম আংশিক ডিসচার্জের সাথে নির্ভরযোগ্য কার্যকারিতা। ভ্যাকুয়াম কাস্টিং প্রক্রিয়াটি কয়েলের ভিতরে কোনো অভ্যন্তরীণ বুদবুদ এবং বায়ু ফাঁক না থাকা নিশ্চিত করে, যার ফলে আংশিক ডিসচার্জের মাত্রা (≤১০pC) শিল্প মানের চেয়ে অনেক নিচে থাকে। এটি উন্নত ইনসুলেশন কর্মক্ষমতা এবং বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা প্রদর্শন করে যা তেলে নিমজ্জিত ট্রান্সফরমারকে উল্লেখযোগ্যভাবে ছাড়িয়ে যায়।
৪. প্রয়োগের পরিস্থিতি
১. নগর কেন্দ্রের অবকাঠামো • দৃশ্যকল্প: পাতাল রেল স্টেশন, দ্রুতগতির রেল স্টেশন, বিমানবন্দর, সুড়ঙ্গ এবং বৃহৎ ভূগর্ভস্থ কমপ্লেক্স।
• আবশ্যকতা: কম শব্দ, নিরাপত্তা, অগ্নি ও বিস্ফোরণ প্রতিরোধ ক্ষমতা, যা মূল পরিবহন কেন্দ্রগুলিতে স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করবে।
২. উচ্চমানের বাণিজ্যিক ও বেসামরিক ভবন • প্রয়োগক্ষেত্র: অতি উচ্চ অফিস ভবন, পাঁচতারা হোটেল, বড় শপিং মল এবং অভিজাত আবাসিক কমপ্লেক্স।
• আবশ্যকতা: ক্লাস ১ শক্তি কর্মক্ষমতা সহ শক্তি-সাশ্রয়ী, কম জায়গা দখলকারী, এবং শব্দহীন পরিচালনা, যা গ্রিন বিল্ডিং মানদণ্ডের সাথে সঙ্গতিপূর্ণ।
৩. বৃহৎ শিল্প কমপ্লেক্স • প্রয়োগক্ষেত্র: পেট্রোকেমিক্যাল প্ল্যান্ট, ধাতুবিদ্যা কেন্দ্র, ইলেকট্রনিক্স উৎপাদন কেন্দ্র, ডেটা সেন্টার এবং সূক্ষ্ম যন্ত্রাংশ তৈরির কর্মশালা।
• প্রয়োজনীয়তা: শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা, আর্দ্রতা ও দূষণ প্রতিরোধ ক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা, যা বিদ্যুৎ বিভ্রাট ছাড়াই নিরবচ্ছিন্ন উৎপাদন নিশ্চিত করে।
৪. বিশেষ পরিবেশ ও নতুন শক্তি • প্রয়োগক্ষেত্র: উচ্চ লবণাক্ত কুয়াশাযুক্ত উপকূলীয় এলাকা, শীতল অঞ্চল এবং ফটোভোল্টাইক/বায়ু শক্তি স্টেপ-আপ সাবস্টেশনে অভ্যন্তরীণ বিদ্যুৎ বিতরণ।
• প্রয়োজনীয়তা: ক্ষয়রোধী, শীতরোধী, উচ্চ তাপ নিরোধক ক্ষমতা সম্পন্ন এবং বিভিন্ন জটিল জলবায়ু ও শক্তি বিন্যাসের সাথে অভিযোজনযোগ্য।
