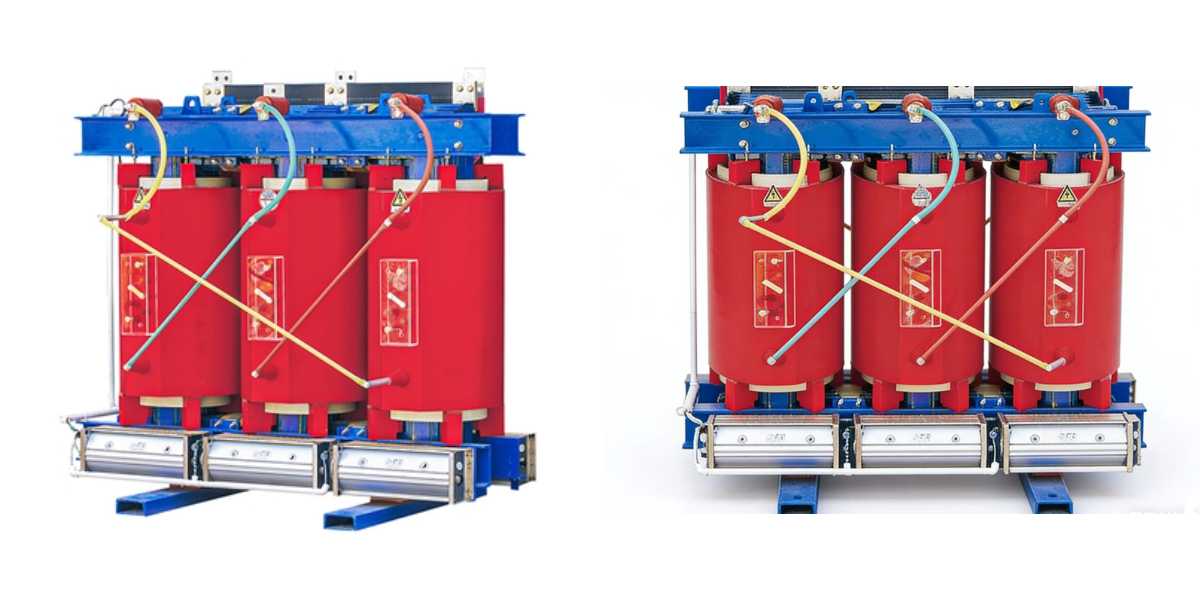

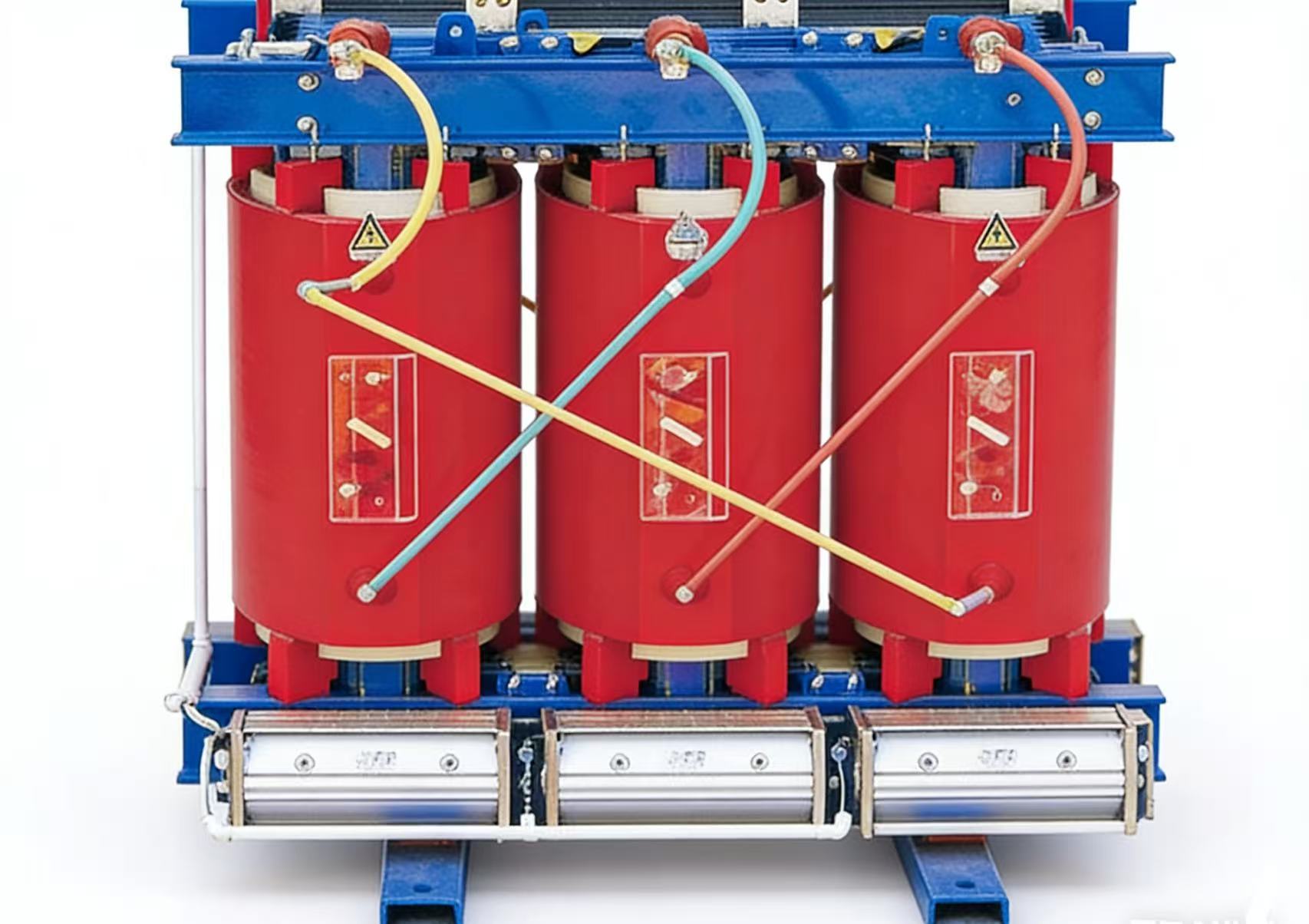

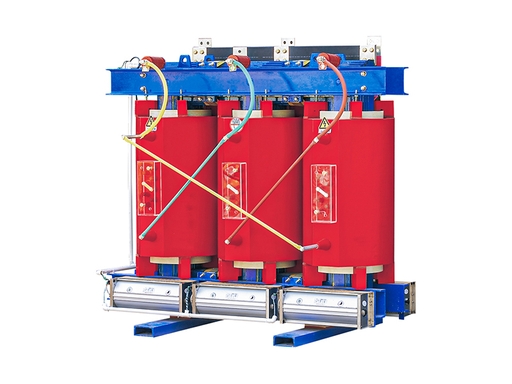

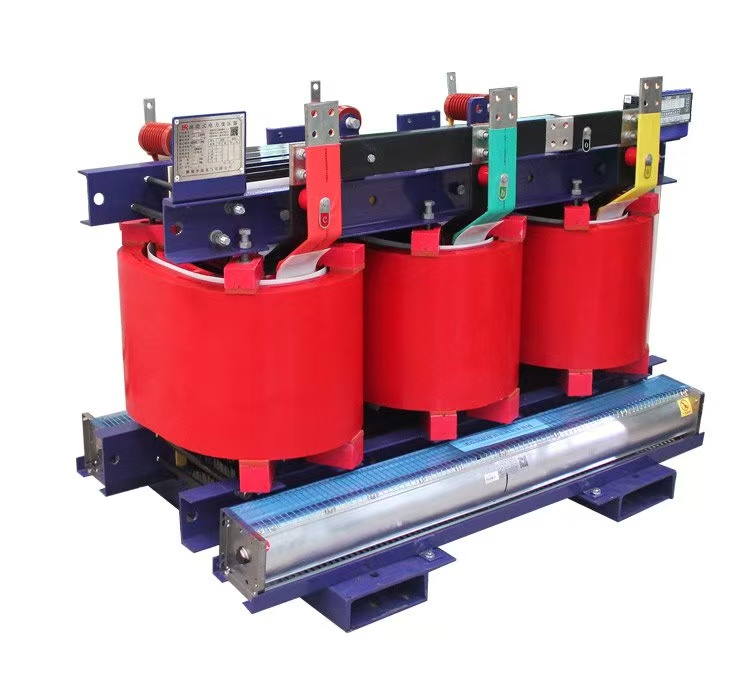

শক্তি সঞ্চয় 3 ফেজ শুকনো টাইপ ট্রান্সফরমার
১. উচ্চ শক্তি দক্ষতা: ক্লাস ২ শক্তি দক্ষতা, SCB13 এর তুলনায় কম ক্ষতি সহ, দীর্ঘমেয়াদী অপারেশনের সময় আরও বিদ্যুৎ সাশ্রয় করে।
২.নিরাপত্তা এবং অগ্নি প্রতিরোধ ক্ষমতা: তেল-মুক্ত ইপোক্সি ঢালাই, শিখা-প্রতিরোধী এবং বিস্ফোরণ-প্রতিরোধী, অভ্যন্তরীণ লোড সেন্টারে ইনস্টল করা যেতে পারে।
৩. স্থিতিশীল এবং নির্ভরযোগ্য: শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা, ছোট আংশিক স্রাব, এবং ভাল অন্তরণ কর্মক্ষমতা।
৪. অতি-নিম্ন শব্দ: অপ্টিমাইজড আয়রন কোর, কম শব্দ, সংবেদনশীল স্থানের জন্য উপযুক্ত।
৫.আবহাওয়া-প্রতিরোধী এবং রক্ষণাবেক্ষণ-মুক্ত: আর্দ্রতা-প্রতিরোধী, ধুলো-প্রতিরোধী, দূষণ-বিরোধী, তেল-মুক্ত রক্ষণাবেক্ষণ, দীর্ঘ পরিষেবা জীবন।
৩৫কেভি এসসিবি১৪ ইপোক্সি রেজিন কাস্ট ড্রাই-টাইপ ট্রান্সফরমারের পণ্যের বিবরণ
I. পণ্য ওভারভিউ
৩৫কেভি এসসিবি১৪ ইপোক্সি রেজিন কাস্ট ড্রাই-টাইপ ট্রান্সফরমারটি হলো মাঝারি ও উচ্চ-ভোল্টেজ বিতরণ ব্যবস্থার একটি উচ্চ-কর্মক্ষমতাসম্পন্ন, অতি-স্বল্প-ক্ষতিসম্পন্ন ও উচ্চ-নির্ভরযোগ্য মূলধারার উন্নত মডেল। এটি টাইপ ১৪ অতি-স্বল্প-ক্ষতি সিরিজের অন্তর্গত, যা এসসিবি১৩-এর উপর ভিত্তি করে আরও উন্নত করা তড়িৎ-চৌম্বকীয় নকশা, ক্ষতি, শব্দ, ইনসুলেশন এবং যান্ত্রিক শক্তি দ্বারা গঠিত।
এটিতে তেল-মুক্ত কাঠামো, ভ্যাকুয়াম ইপোক্সি কাস্টিং এবং ফয়েল ওয়াইন্ডিং রয়েছে, যা অগ্নিপ্রতিরোধ, বিস্ফোরণপ্রতিরোধ, আর্দ্রতাপ্রতিরোধ, ধুলোপ্রতিরোধ, শর্ট-সার্কিট প্রতিরোধ এবং রক্ষণাবেক্ষণ-মুক্ত পরিচালনায় অসামান্য কার্যকারিতা প্রদান করে।
এটি পাওয়ার গ্রিড, শিল্প ও খনি প্রতিষ্ঠান, ডেটা সেন্টার, বিমানবন্দর, পাতাল রেল, হাসপাতাল, রাসায়নিক কারখানা, নতুন শক্তি কেন্দ্র এবং নিরাপত্তা ও শক্তি দক্ষতার কঠোর প্রয়োজনীয়তা রয়েছে এমন অন্যান্য স্থানে ব্যাপকভাবে ব্যবহৃত হয়।
মডেল উপাধি:
S: তিন-ফেজ ট্রান্সফরমার
সি: ইপোক্সি রেজিন কাস্ট ইনসুলেশন
B: নিম্ন-ভোল্টেজ ফয়েল ওয়াইন্ডিং
১৪: পারফরম্যান্স কোড (টাইপ ১৪ স্বল্প-ক্ষতি)
৩৫কেভি: নির্ধারিত উচ্চ ভোল্টেজ স্তর
প্রযোজ্য মানদণ্ড:
জিবি/টি ১০২২৮, জিবি ১০৯৪.১১, জিবি ২০০৫২, আইইসি ৬০০৭৬ সিরিজ।
অগ্নি প্রতিরোধক শ্রেণি: FV‑0; পরিবেশবান্ধব ও তেলমুক্ত।
২. মূল প্রযুক্তিগত পরামিতি (পরিবর্তনযোগ্য)
রেটেড ভোল্টেজ: ৩৫কেভি (অফ-সার্কিট ট্যাপ ±২×২.৫%) / ০.৪কেভি
অনুমোদিত ক্ষমতা: ৩০ কেভিএ～৩১৫০ কেভিএ (সাধারণত ৬৩০～২৫০০ কেভিএ)
সংযোগ গ্রুপ: Dyn11 (স্ট্যান্ডার্ড)
কম্পাঙ্ক: ৫০ হার্টজ
ইনসুলেশন ক্লাস: ক্লাস এফ (১৫৫℃)
শীতলীকরণ মোড: এএন (স্বাভাবিক শীতলীকরণ) / এএফ (বাধ্যতামূলক বায়ু শীতলীকরণ)
সুরক্ষার স্তর: আইপি২০ / আইপি৩০ / আইপি৪০
শর্ট-সার্কিট ইম্পিডেন্স: ৬% (প্রমিত)
আংশিক নিঃসরণ: ≤৫ pC
শব্দের মাত্রা: ৪৫～৫২ ডিবি(এ)
পারিপার্শ্বিক তাপমাত্রা: -২৫℃～+৪৫℃
উচ্চতা: ≤১০০০ মি (মালভূমির ধরণ পরিবর্তনযোগ্য)
ক্ষতির উন্নতি (বনাম SCB13):
নো-লোড লস ১০%～১৫% হ্রাস পেয়েছে
লোড লস ৮%～১২% হ্রাস পেয়েছে
কম নো-লোড কারেন্ট, উচ্চ পাওয়ার ফ্যাক্টর, কম গ্রিড লস
III. কাঠামোগত ও প্রযুক্তিগত বৈশিষ্ট্য
কোর – অতি-স্বল্প ক্ষতি ও অতি-স্বল্প শব্দ
উচ্চ ভেদ্যতা সম্পন্ন দানা-অভিমুখী সিলিকন ইস্পাত, পুরুত্ব ০.২৭ মিমি স্তরে।
সুষম চৌম্বক বর্তনী, কম চৌম্বকীয় রোধ এবং কম্পনের জন্য বহু-ধাপযুক্ত স্টেপ-ল্যাপ জয়েন্ট।
আর্দ্রতা, মরিচা ও ক্ষয়রোধী সম্পূর্ণ ইপোক্সি কোটিং।
উচ্চ-শক্তির অ-চৌম্বকীয় বাঁধন দৃঢ় কাঠামো নিশ্চিত করে, ফলে পরিবহন ও পরিচালনার সময় এটি ঢিলা হয় না বা কোনো অস্বাভাবিক শব্দ হয় না।
ওয়াইন্ডিং – উচ্চ শক্তি, উচ্চ ইনসুলেশন, শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা
নিম্ন-ভোল্টেজ ফয়েল ওয়াইন্ডিং: অক্সিজেন-মুক্ত তামার ফয়েল দ্বারা নির্মিত; সুষম বিদ্যুৎ বিতরণ এবং স্বল্প এডি কারেন্ট ক্ষতি।
উচ্চ-ভোল্টেজ বহুস্তরীয় নলাকার ওয়াইন্ডিং: সুষম অ্যাম্পিয়ার-টার্ন সংখ্যা, চমৎকার শর্ট-সার্কিট প্রতিরোধ ক্ষমতা।
ফাইবারগ্লাস রিইনফোর্সমেন্ট সহ ভ্যাকুয়াম ইপোক্সি কাস্টিং: কোনো বুদবুদ নেই, কোনো শূন্যস্থান নেই, কোনো দুর্বল স্থান নেই।
উচ্চ তাপ নিরোধক ক্ষমতা, আঘাত-প্রতিরোধী, আর্দ্রতা-প্রতিরোধী, দূষণ-সহনশীল, ফাটল ধরে না।
অগ্নি প্রতিরোধক শ্রেণী FV0: ধোঁয়াবিহীন, অ-বিষাক্ত, স্ব-নির্বাপক।
তাপমাত্রা নিয়ন্ত্রণ ও বুদ্ধিমান পর্যবেক্ষণ
সঠিক তাপমাত্রা পরিমাপের জন্য কয়েলের মধ্যে পিটি১০০ প্ল্যাটিনাম রোধক বসানো থাকে।
বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রক: অতিরিক্ত তাপমাত্রার অ্যালার্ম, ট্রিপ, স্বয়ংক্রিয় ফ্যান নিয়ন্ত্রণ, ত্রুটি স্মৃতি।
SCADA, পাওয়ার মনিটরিং এবং আনঅ্যাটেন্ডেড সিস্টেমের জন্য স্ট্যান্ডার্ড RS485/Modbus।
ঐচ্ছিক: অপটিক্যাল ফাইবার তাপমাত্রা পরিমাপ, আইওটি রিমোট মনিটরিং, হারমোনিক ডিটেকশন, আর্দ্রতা দূরীকরণ ও উত্তাপন ডিভাইস।
সমাবেশ এবং ঘের
সমন্বিতভাবে জোড়া লাগানো কাঠামো, উচ্চ যান্ত্রিক শক্তি, ভূমিকম্প-রোধী এবং শর্ট-সার্কিট-রোধী।
সম্পূর্ণ আবদ্ধ নকশা: আর্দ্রতারোধী, ধুলোরোধী, লবণাক্ত কুয়াশারোধী, ঘনীভবনরোধী।
ইলেকট্রোস্ট্যাটিক স্প্রেয়িং করা স্টিলের কাঠামো, নান্দনিক, ক্ষয়রোধী এবং টেকসই।
উচ্চ তাপ অপচয় দক্ষতার জন্য বিশেষভাবে ডিজাইন করা বায়ুচলাচলের লাউভার।
IV. মূল কার্যকারিতার সুবিধাসমূহ
উচ্চতর শক্তি দক্ষতা এবং কম পরিচালন ব্যয়
টাইপ ১৪ অতি-স্বল্প-ক্ষতির ডিজাইন, যা SCB13-এর চেয়ে বেশি শক্তি সাশ্রয়ী।
২৪ ঘন্টা উচ্চ-ভারে একটানা পরিচালনার জন্য আদর্শ।
কম প্রতিক্রিয়াশীল ক্ষতি গ্রিড পাওয়ার ফ্যাক্টর উন্নত করে এবং ক্ষতিপূরণ বিনিয়োগ হ্রাস করে।
অত্যন্ত উচ্চ নিরাপত্তা স্তর
তেলমুক্ত, কোনো ছিদ্র নেই, আগুন বা বিস্ফোরণের কোনো ঝুঁকি নেই।
এটি বাড়ির ভিতরে, বেসমেন্টে বা সরাসরি লোড সেন্টারে স্থাপন করা যেতে পারে।
কোনো তেল গর্ত, ফায়ারওয়াল বা অগ্নিনির্বাপক পাইপলাইনের প্রয়োজন হয় না, ফলে নির্মাণ ব্যয় ব্যাপকভাবে হ্রাস পায়।
চমৎকার শর্ট-সার্কিট প্রতিরোধ ক্ষমতা
ফয়েল ও সিলিন্ডার আকৃতির কুণ্ডলীর কাঠামো জাতীয় মানকে বহুগুণে ছাড়িয়ে যায়।
উচ্চমানের ইনসুলেশন, ফাটল ও জীর্ণতা প্রতিরোধী এবং অত্যন্ত দীর্ঘমেয়াদী নির্ভরযোগ্য।
অতি-কম শব্দ এবং পরিবেশ-বান্ধব
শব্দের মাত্রা SCB13-এর চেয়ে ২–৫ dB(A) কম, সাধারণত ≤৫০ dB(A)।
আবাসিক এলাকা, হাসপাতাল, স্কুল, অফিস ভবন এবং অন্যান্য শব্দ-সংবেদনশীল এলাকার জন্য উপযুক্ত।
শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা
আর্দ্রতা-রোধী, ধুলা-রোধী, লবণাক্ত কুয়াশা-রোধী, দূষণ-সহনশীল, ঘনীভবন-রোধী।
উপকূলীয়, রাসায়নিক, খনি, আর্দ্র এবং ধূলিময় পরিবেশে স্থিতিশীল কার্যকারিতা।
দীর্ঘ সময় বন্ধ থাকার পর পুনরায় চালু করার আগে শুকানোর কোনো প্রয়োজন নেই।
রক্ষণাবেক্ষণ-মুক্ত ও দীর্ঘ পরিষেবা জীবন
কোন তেল ব্যবস্থা নেই, তাই তেল পরিবর্তন, পরিস্রাবণ বা পরীক্ষার প্রয়োজন নেই।
নিয়মিত রক্ষণাবেক্ষণের মধ্যে শুধু ধুলো পরিষ্কার করা এবং সংযোগ পরীক্ষা করা অন্তর্ভুক্ত।
স্বাভাবিক অবস্থার অধীনে 30 বছরের বেশি পর্যন্ত পরিষেবা জীবন।
V. সাধারণ প্রয়োগসমূহ
পাওয়ার গ্রিড সিস্টেম: ৩৫কেভি সাবস্টেশন, নগর বিতরণ নেটওয়ার্ক, শিল্প পার্কের স্টেপ-ডাউন স্টেশন, শক্তি-সাশ্রয়ী সংস্কার।
উচ্চমানের সরকারি ভবন: বিমানবন্দর, পাতাল রেল, দ্রুতগতির রেল স্টেশন, হাসপাতাল, বিদ্যালয়, শপিং মল, অফিস ভবন, বহুতল ভবন।
ডেটা সেন্টার ও নতুন শক্তি: আইডিসি, ক্লাউড কম্পিউটিং সেন্টার, পিভি পাওয়ার স্টেশন, উইন্ড ফার্ম কালেক্টর স্টেশন, শক্তি সঞ্চয় ব্যবস্থা।
বিপজ্জনক শিল্প পরিবেশ: রাসায়নিক, পেট্রোলিয়াম, কয়লা, ঔষধশিল্প, ধাতুবিদ্যা এবং দাহ্য ও বিস্ফোরক স্থান।
প্রতিকূল পরিবেশ: উপকূলীয় উচ্চ লবণাক্ত কুয়াশা, উচ্চ আর্দ্রতা, মারাত্মক দূষণ, মালভূমি এবং নিম্ন-তাপমাত্রার এলাকা।
৬. স্থাপন, পরিচালনা ও রক্ষণাবেক্ষণ
ভালো বায়ুচলাচল ব্যবস্থা আছে এমন সমতল ভিত্তির উপর স্থাপন করুন।
আবরণের নির্ভরযোগ্য আর্থিং, আর্থিং রোধ ≤৪Ω।
প্রি-কমিশনিং পরীক্ষাসমূহ: ইনসুলেশন রেজিস্ট্যান্স, ট্রান্সফরমেশন রেশিও, ডিসি রেজিস্ট্যান্স, উইথস্ট্যান্ড ভোল্টেজ।
ভালোভাবে তাপ নির্গমন নিশ্চিত করতে ফ্যান, ফিল্টার এবং এনক্লোজারের ধুলো নিয়মিত পরিষ্কার করুন।
নির্দিষ্ট সময় অন্তর টার্মিনাল, ফাস্টেনার, টেম্পারেচার কন্ট্রোলার এবং ফ্যান পরীক্ষা করুন।
কোন তেল রক্ষণাবেক্ষণের প্রয়োজন নেই - ইনস্টলেশনের পরে প্রায় ঝামেলা-মুক্ত।
