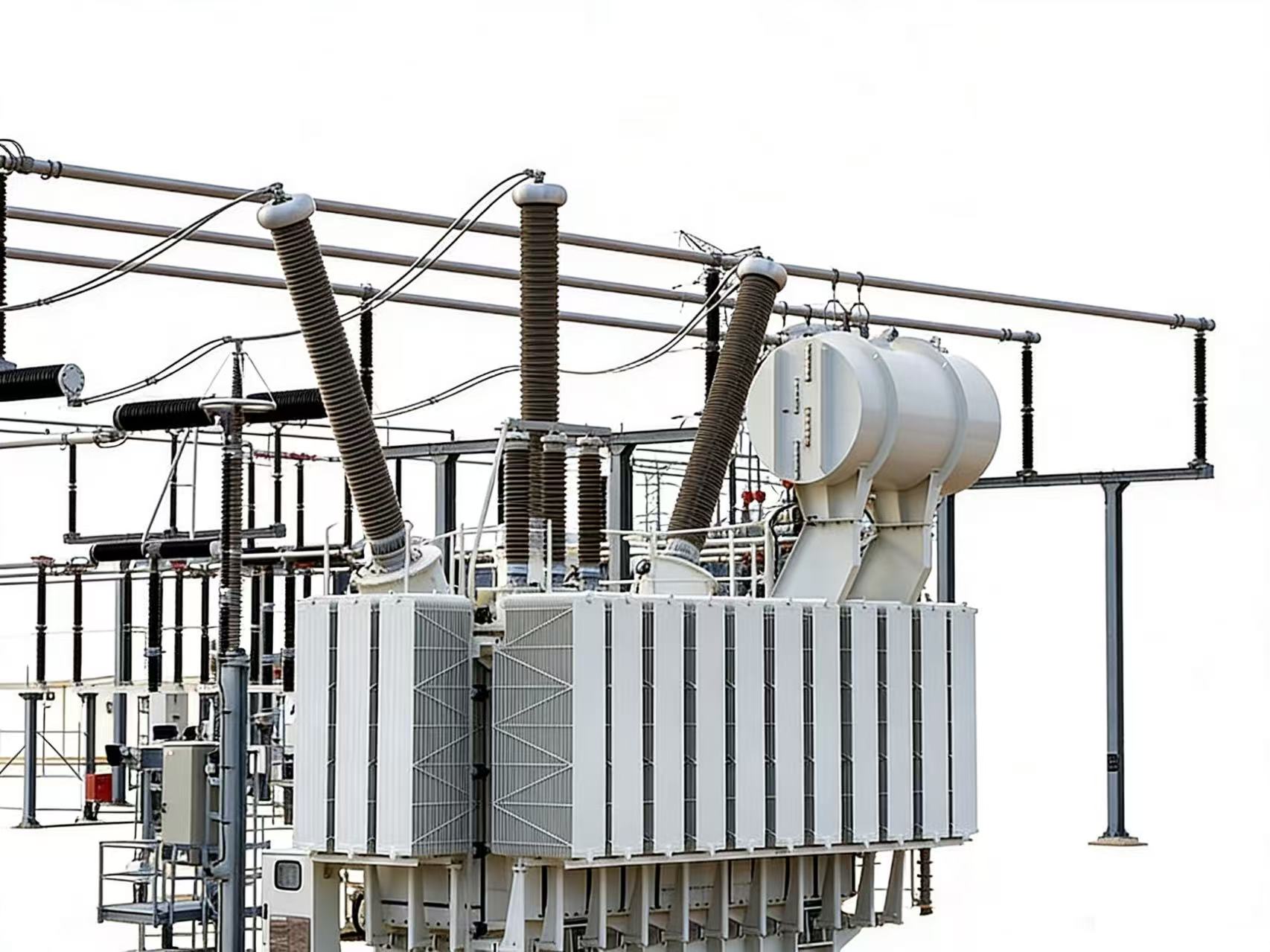

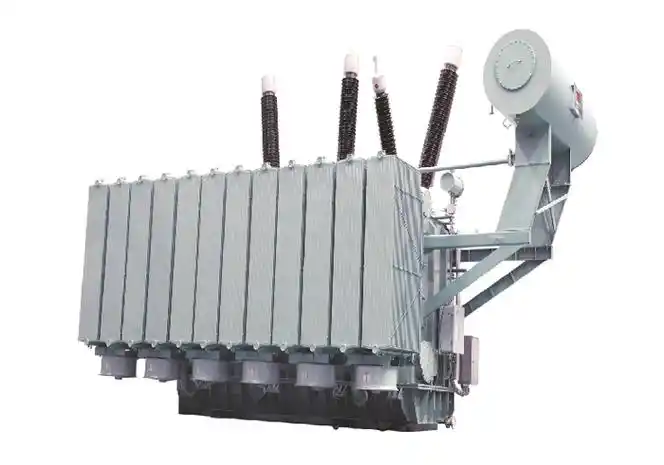

২২০কেভি তেল-নিমজ্জিত ট্রান্সফরমার
১. উচ্চ ভোল্টেজ স্তর, বৃহৎ সঞ্চালন ক্ষমতা, দীর্ঘ দূরত্ব, ২২০কেভি প্রধান নেটওয়ার্ক হাব সাবস্টেশনের জন্য উপযুক্ত।
২. তেলে-নিমজ্জিত ইনসুলেশন একটি পরিপক্ক ও নির্ভরযোগ্য পদ্ধতি, যার তাপ বিকিরণ ক্ষমতা ভালো, কার্যকাল দীর্ঘ এবং কার্যকারিতা স্থিতিশীল।
৩. স্বল্প অপচয়, উচ্চ শক্তি দক্ষতা এবং দীর্ঘমেয়াদী শক্তি সাশ্রয় ও ব্যবহার হ্রাস।
৪. শক্তিশালী শর্ট-সার্কিট প্রতিরোধ ক্ষমতা, উচ্চ সুরক্ষা ব্যবধান এবং ভালো গ্রিড অভিযোজনযোগ্যতা।
২২০কেভি তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমার হলো অতি-উচ্চ ভোল্টেজের বিদ্যুৎ সঞ্চালন এবং বিতরণ ব্যবস্থার মূল সরঞ্জাম। এগুলি প্রধানত পাওয়ার প্ল্যান্টের ক্ষমতা বৃদ্ধি, আঞ্চলিক সাবস্টেশন, বৃহৎ শিল্প পার্ক, নগর বিদ্যুৎ গ্রিড হাব এবং রেল ট্রানজিটের প্রধান বিদ্যুৎ সরবরাহের মতো গুরুত্বপূর্ণ ক্ষেত্রগুলিতে ব্যবহৃত হয় এবং ভোল্টেজ রূপান্তর, বিদ্যুৎ সঞ্চালন, গ্রিড সংযোগ এবং বিদ্যুৎ বিতরণের মতো মূল কাজগুলো সম্পাদন করে।
এই পণ্যটি জিবি ১০৯৪ পাওয়ার ট্রান্সফরমার, জিবি/টি ৬৪৫১, আইইসি ৬০০৭৬, এবং স্টেট গ্রিড ও চায়না সাউদার্ন পাওয়ার গ্রিডের প্রযুক্তিগত মান অনুযায়ী কঠোরভাবে ডিজাইন, উৎপাদন এবং পরীক্ষা করা হয়েছে। এর বৈশিষ্ট্য হলো কম লস, কম শব্দ, শর্ট-সার্কিট প্রতিরোধ ক্ষমতা, দীর্ঘ পরিষেবা জীবন এবং উচ্চ নির্ভরযোগ্যতা। এটি বাইরে, ভিতরে, উচ্চভূমি, ভারী দূষণ, প্রচণ্ড ঠান্ডা এবং উচ্চ তাপমাত্রার মতো জটিল পরিবেশে দীর্ঘ সময় ধরে অবিচ্ছিন্নভাবে কাজ করতে পারে।
পণ্যটিতে একটি সম্পূর্ণ সিল করা তেল-নিমজ্জিত কাঠামো ব্যবহার করা হয়েছে, যেখানে অত্যন্ত সমন্বিত আয়রন কোর, ওয়াইন্ডিং, ভোল্টেজ নিয়ন্ত্রণকারী ডিভাইস, কুলিং সিস্টেম এবং সুরক্ষা ব্যবস্থা রয়েছে। এর সামগ্রিক কাঠামোটি সুসংহত, এবং এতে নির্ভরযোগ্য ইনসুলেশন, শক্তিশালী ওভারলোড ধারণক্ষমতা ও ন্যূনতম রক্ষণাবেক্ষণের সুবিধা রয়েছে। ২২০কেভি ভোল্টেজ স্তরের পাওয়ার গ্রিডে নিরাপত্তা, স্থিতিশীলতা এবং মিতব্যয়িতার দিক থেকে এটি একটি আদর্শ প্রধান সরঞ্জাম।
২. নির্বাহী মানদণ্ড এবং সনদপত্র
জিবি ১০৯৪.১～১২ "পাওয়ার ট্রান্সফরমার"
জিবি/টি ৬৪৫১ "তিন-ফেজ তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের প্রযুক্তিগত পরামিতি এবং প্রয়োজনীয়তা"
জিবি/টি ১০২৩৭ "পাওয়ার ট্রান্সফরমারের জন্য ইনসুলেশন লেভেল এবং ইনসুলেশন টেস্ট"
জিবি/টি ১৬৪৩৪ "বহিরাঙ্গনের প্রতিকূল পরিস্থিতির জন্য উচ্চ-ভোল্টেজ সরঞ্জাম"
আইইসি ৬০৭৬ আন্তর্জাতিক ইলেকট্রোটেকনিক্যাল কমিশন স্ট্যান্ডার্ড
Q/GDW স্টেট গ্রিড এন্টারপ্রাইজ স্ট্যান্ডার্ড
উত্তীর্ণ: টাইপ টেস্ট, রুটিন টেস্ট, আকস্মিক শর্ট-সার্কিট টেস্ট, আংশিক ডিসচার্জ টেস্ট, তাপমাত্রা বৃদ্ধি টেস্ট, লাইটনিং ইম্পালস টেস্ট
III. পরিচালন পরিবেশের শর্তাবলী (পরিবর্তনযোগ্য)
উচ্চতা: ≤১০০০ মি (কাস্টমাইজযোগ্য ≤৩০০০ মি উচ্চ-উচ্চতার ধরণ)
পরিবেষ্টিত তাপমাত্রা: -৪০℃ ～ +৪৫℃
দৈনিক সর্বোচ্চ গড় তাপমাত্রা: +৩০℃
সর্বোচ্চ বার্ষিক গড় তাপমাত্রা: +20 ℃
বহিরাঙ্গনের দূষণের মাত্রা: শ্রেণী III, শ্রেণী IV (কাস্টমাইজযোগ্য দূষণরোধী ধরণ, তীব্র দূষণ ধরণ)
প্রযোজ্য স্থান: বহিরাঙ্গন / অভ্যন্তরীণ, সাবস্টেশন, বিদ্যুৎ কেন্দ্র, হাব স্টেশন, বৃহৎ শিল্প ও খনি এলাকা
৪. গাঠনিক গঠন এবং মূল উপাদানসমূহ (অত্যন্ত বিস্তারিত)
(1) লোহার কোর: কম ক্ষয় এবং কম শব্দের কোর
উপকরণ
উচ্চ চৌম্বকীয় ভেদ্যতা সম্পন্ন, উচ্চ মানের কোল্ড-রোল্ড গ্রেইন-ওরিয়েন্টেড সিলিকন স্টিল শিট ব্যবহার করা হয়, যার গ্রেড 30Q120 / 27ZH100-এর লস লেভেল কম।
লোহার কোর শিটের উপরিভাগের ইনসুলেশন কোটিং সুষম, এর ইনসুলেশন কর্মক্ষমতা স্থিতিশীল, এবং এতে কোনো অমসৃণতা বা মরিচা পড়ে না।
কাঠামোগত প্রযুক্তি
সম্পূর্ণ মাইটার জয়েন্ট এবং স্টেপ ল্যামিনেশন কাঠামো নো-লোড লস ও শব্দ কমায়।
সার্বিক বাঁধাইয়ের জন্য উচ্চ-শক্তির ইপোক্সি বাইন্ডিং টেপ, যা দৃঢ় অনমনীয়তা, কম্পন প্রতিরোধ ক্ষমতা এবং কম শব্দে কাজ করে।
আয়রন কোর গ্রাউন্ডিং: মাল্টি-পয়েন্ট গ্রাউন্ডিংয়ের কারণে সৃষ্ট উত্তাপ প্রতিরোধ করার জন্য একটি নির্ভরযোগ্য সিঙ্গেল-পয়েন্ট গ্রাউন্ডিং ব্যবস্থা।
কর্মক্ষমতা বৈশিষ্ট্য
নো-লোড লস কম, যা জাতীয় মানের চেয়ে গড়ে ১০%～২০% কম।
কম উত্তেজনা প্রবাহ, স্থিতিশীল অপারেশন
শক্তিশালী অ্যান্টি-স্যাচুরেশন এবং অ্যান্টি-ইমপ্যাক্ট ক্ষমতা
(2) কুণ্ডলী: উচ্চ শর্ট-সার্কিট প্রতিরোধ ক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা
কন্ডাক্টর উপকরণ
উচ্চ ভোল্টেজ: কাগজ-আবৃত সমতল তামার তার / তড়িৎচুম্বকীয় তার
নিম্ন ভোল্টেজ: তামার ফয়েল বা যৌগিক তড়িৎচুম্বকীয় তার, যার তড়িৎ প্রবাহ ঘনত্ব সুষম।
≥৯৯.৯৯% বিশুদ্ধতা, উচ্চ পরিবাহিতা এবং কম তাপ উৎপাদনকারী বৈদ্যুতিক তামা
নিরোধক কাঠামো
উচ্চ-ঘনত্বের ইনসুলেটিং কার্ডবোর্ড, ডায়মন্ড-পয়েন্ট আঠালো কাগজ, স্পেসার এবং প্যাড দ্বারা গঠিত অয়েল গ্যাপ ইনসুলেশন।
প্রধান ইনসুলেশন এবং অনুদৈর্ঘ্য ইনসুলেশন পর্যাপ্ত মার্জিন রেখে ২২০কেভি ইম্পালস উইথস্ট্যান্ড ভোল্টেজ অনুযায়ী কঠোরভাবে ডিজাইন করা হয়েছে।
ওয়াইন্ডিং লেয়ার এবং কেকের মধ্যে অভিন্ন তেল চ্যানেল, ভালো তাপ অপচয় এবং কম আংশিক নিঃসরণ।
উত্পাদন প্রক্রিয়া
স্থির চাপে শুকানো, ভ্যাকুয়াম তেলে নিমজ্জন, সার্বিক জমাট বাঁধা এবং গঠন প্রক্রিয়া।
কুণ্ডলীগুলো অত্যন্ত সমকেন্দ্রিক, সুনির্দিষ্ট মাপের এবং সুষম অ্যাম্পিয়ার-টার্নযুক্ত।
শক্তিশালী প্রান্তীয় সংকোচন কাঠামো, যা আকস্মিক শর্ট সার্কিটের বিরুদ্ধে অত্যন্ত শক্তিশালী প্রতিরোধ ক্ষমতা সম্পন্ন।
মূল সুবিধা
শর্ট-সার্কিট প্রতিরোধ ক্ষমতা: স্টেট গ্রিডের সর্বোচ্চ মানদণ্ড পূরণ করে
