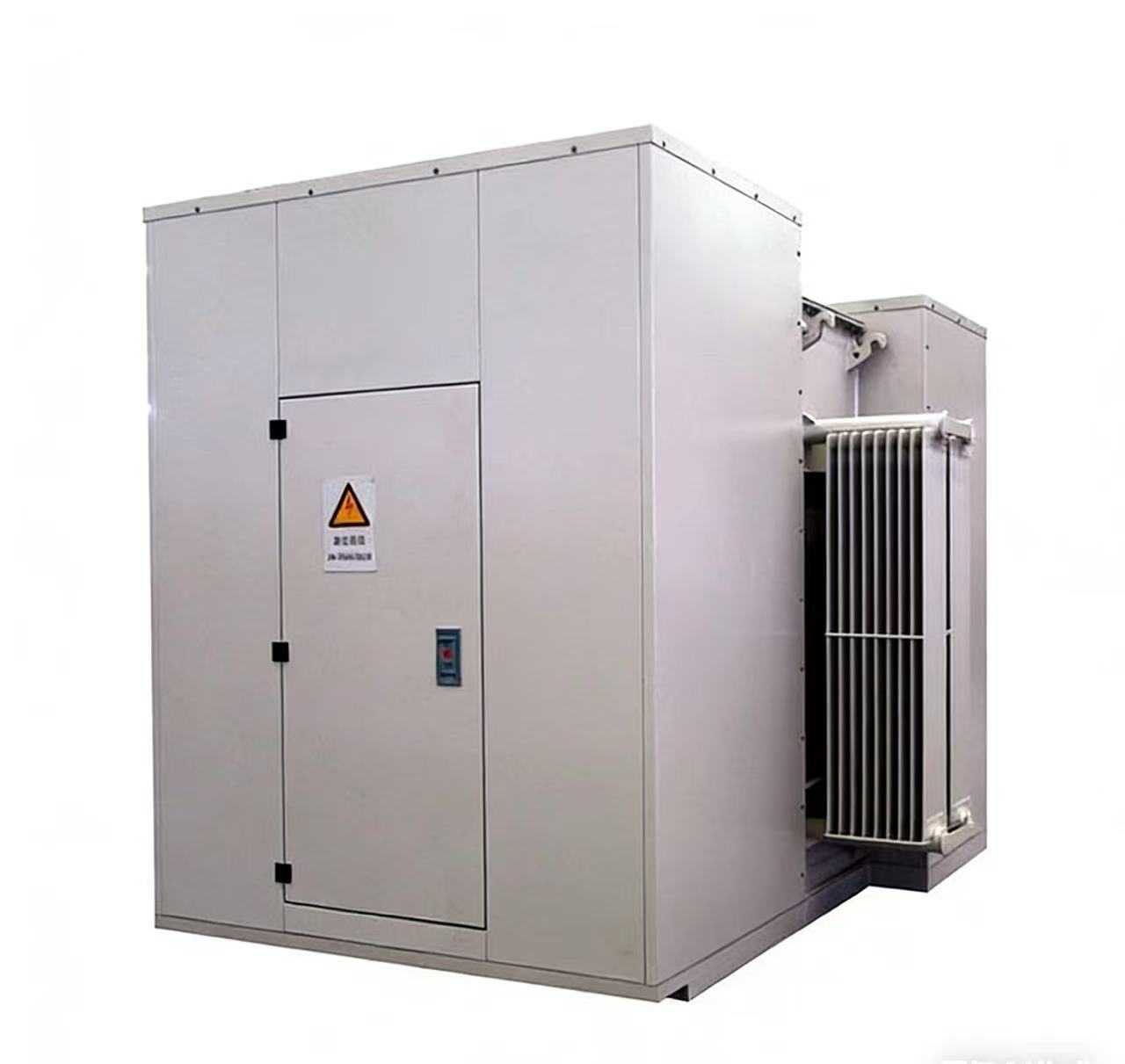

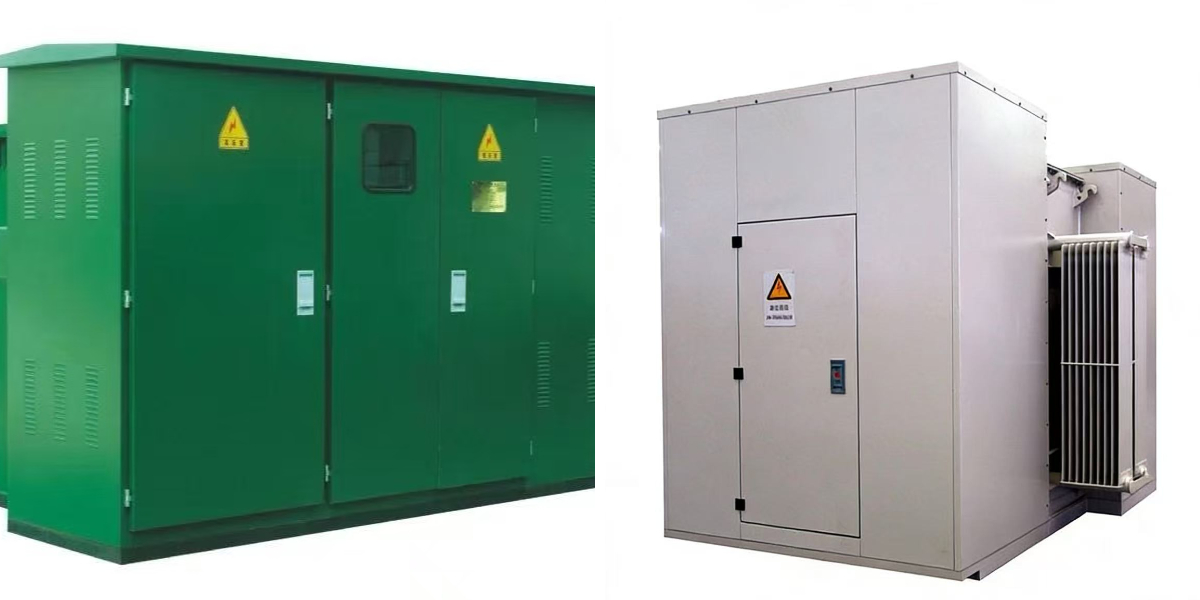

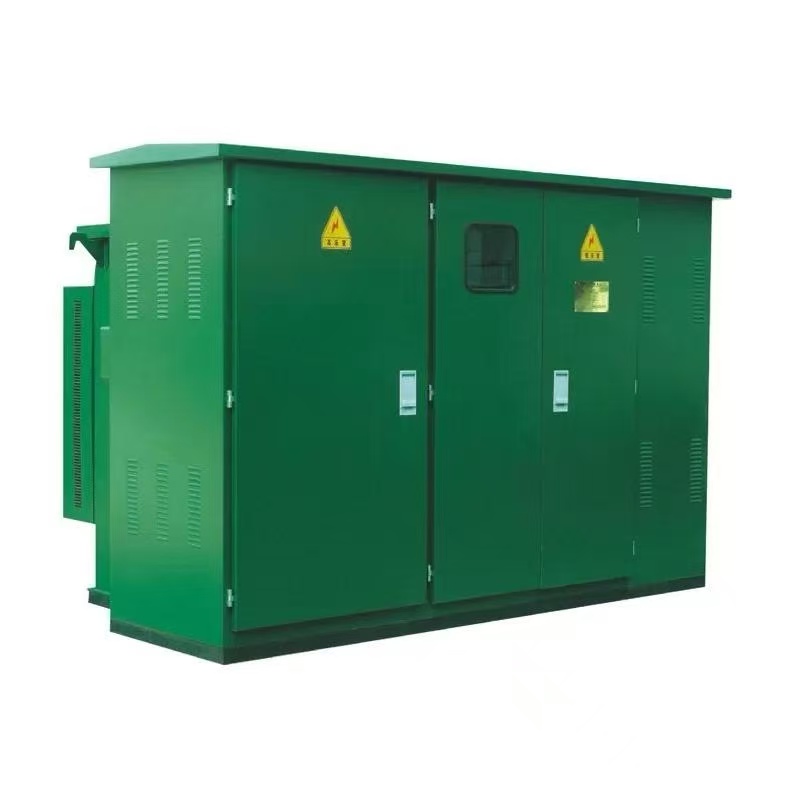

জেডজিএস সিরিজ সম্মিলিত সাবস্টেশনের (আমেরিকান-শৈলীর বক্স সাবস্টেশন) পণ্যের বিবরণ

১. পণ্য পরিচিতি

ZGS সিরিজ কম্বাইন্ড সাবস্টেশন (আমেরিকান-স্টাইল বক্স সাবস্টেশন) হলো একটি সমন্বিত, সম্পূর্ণ সিল করা এবং সম্পূর্ণ ইনসুলেটেড পূর্ণাঙ্গ বিদ্যুৎ সরবরাহ সরঞ্জাম, যা GB/T 17467-2018 এবং IEC 62271-200 আন্তর্জাতিক মান অনুযায়ী বিশেষভাবে বহিরাঙ্গনে কম্প্যাক্ট বিদ্যুৎ বিতরণের চাহিদা মেটানোর জন্য ডিজাইন করা হয়েছে। এই পণ্যটি উচ্চ-ভোল্টেজ সুইচ ইউনিট, ট্রান্সফরমার ইউনিট এবং নিম্ন-ভোল্টেজ ডিস্ট্রিবিউশন ইউনিটকে একটি একক সিল করা ঢেউতোলা তেলের ট্যাঙ্কের কাঠামোর মধ্যে অত্যন্ত সমন্বিত করে, যা প্রচলিত পৃথক ক্যাবিনেটের প্রয়োজনীয়তা দূর করে এবং ক্ষুদ্রাকরণ, একীকরণ ও রক্ষণাবেক্ষণ-মুক্ত পরিচালনা নিশ্চিত করে।

প্রচলিত সিভিল সাবস্টেশন এবং ইউরোপীয় ধাঁচের বক্স সাবস্টেশনের তুলনায়, জেডজিএস আমেরিকান ধাঁচের বক্স সাবস্টেশনের উল্লেখযোগ্য সুবিধা রয়েছে, যেমন—কম জায়গা প্রয়োজন, দ্রুত স্থাপন, শক্তিশালী সুরক্ষা, কম খরচ, উচ্চ ওভারলোড ধারণক্ষমতা এবং দীর্ঘ পরিষেবা জীবন। এটি টার্মিনাল পাওয়ার সাপ্লাই, রিং নেটওয়ার্ক পাওয়ার সাপ্লাই এবং ডুয়াল-পাওয়ার সাপ্লাই-এর মতো বিভিন্ন ডিস্ট্রিবিউশন নেটওয়ার্ক মোডে সরাসরি ব্যবহার করা যেতে পারে।

সম্পূর্ণ সরঞ্জামটিতে পুরোপুরি সিল করা, তেলে ডুবানো তাপ অপচয়কারী এবং ক্ষয়রোধী ধাতব আবরণ ব্যবহার করা হয়েছে, যা বিদ্যুৎ বিতরণ কক্ষ তৈরির প্রয়োজন ছাড়াই দীর্ঘ সময় ধরে বাইরে চালানো যায়। সাইটে উত্তোলন এবং ওয়্যারিং করার পর এতে বিদ্যুৎ সংযোগ দেওয়া যেতে পারে। এটি বিশেষত শহরের পুরোনো কমিউনিটির সংস্কার, শিল্প পার্কের বিদ্যুৎ সরবরাহ, অস্থায়ী নির্মাণস্থলের বিদ্যুৎ সরবরাহ, ফটোভোল্টাইক এবং বায়ুশক্তির নতুন জ্বালানি গ্রিড সংযোগ, গ্রামীণ পাওয়ার গ্রিডের আধুনিকীকরণ এবং অন্যান্য ক্ষেত্রের জন্য উপযুক্ত। উচ্চ নির্ভরযোগ্যতা, ন্যূনতম পরিচালনা ও রক্ষণাবেক্ষণ এবং অত্যন্ত উচ্চ ব্যয়-দক্ষতার কারণে, ZGS নতুন প্রজন্মের শহুরে ও গ্রামীণ পাওয়ার গ্রিড নির্মাণে কমপ্যাক্ট, সাশ্রয়ী এবং দ্রুত বিদ্যুৎ সরবরাহের জন্য একটি প্রধান সমাধানে পরিণত হয়েছে।

২. প্রযুক্তিগত পরামিতি(কাস্টমাইজযোগ্য)

২.১ আদর্শ বৈদ্যুতিক পরামিতি

• মডেল: ZGS-12/0.4-□ (□ কেভিএ তে ক্ষমতা)

• রেটেড ভোল্টেজ: এইচভি ১০কেভি (৬কেভি, ৩৫কেভি পরিবর্তনযোগ্য); এলভি ০.৪কেভি

• রেটেড ফ্রিকোয়েন্সি: ৫০ হার্টজ

• রেট করা ক্ষমতা: 50, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000kVA

• ট্রান্সফরমারের ধরণ: সম্পূর্ণ সিলযুক্ত তেল-নিমজ্জিত ট্রান্সফরমার

• শক্তি দক্ষতা শ্রেণি: S13, S20, S22 (স্তর ১ / স্তর ২)

• উচ্চ-ভোল্টেজ সিস্টেম:

• সুইচের ধরণ: তেলে নিমজ্জিত দুই-অবস্থান / তিন-অবস্থান লোড সুইচ

• সুরক্ষা কনফিগারেশন: প্লাগ-ইন ডুয়াল-সেনসিটিভ ফিউজ + ব্যাকআপ কারেন্ট-লিমিটিং ফিউজ

• ইনকামিং লাইন মোড: সম্পূর্ণ ইনসুলেটেড, লাইভ প্লাগেবল এলবো ক্যাবল জয়েন্ট

• বিদ্যুৎ সরবরাহ মোড: টার্মিনাল বিদ্যুৎ সরবরাহ / রিং নেটওয়ার্ক বিদ্যুৎ সরবরাহ

• নিম্ন-ভোল্টেজ ব্যবস্থা

• ইনকামিং লাইন: মোল্ডেড কেস সার্কিট ব্রেকার (এমসিসিবি)

• বহির্গামী লাইন: ৪～১২টি সার্কিট (পরিবর্তনযোগ্য)

• ফাংশন কনফিগারেশন: মিটারিং, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ, বজ্রপাত সুরক্ষা, লিকেজ সুরক্ষা, বুদ্ধিমান পর্যবেক্ষণ

• সংযোগ গোষ্ঠী: D,yn11

• ট্যাপ রেগুলেশন: অফ-সার্কিট ট্যাপ অ্যাডজাস্টমেন্ট ±২×২.৫%

• শর্ট-সার্কিট ইম্পিড্যান্স: ৪%～৬% (ক্যাপাসিটি অনুযায়ী)

• সুরক্ষা স্তর: আইপি৫৪

• পরিবেষ্টিত তাপমাত্রা: -৪০℃ ～ +৪৫℃

• প্রযোজ্য উচ্চতা: ≤৩০০০মি

• আপেক্ষিক আর্দ্রতা: ≤৯৫% (কোনো ঘনীভবন নেই)

• আবরণের উপাদান: স্প্রে কোটিং সহ কোল্ড-রোল্ড স্টিল প্লেট / ৩০৪ ক্ষয়রোধী স্টেইনলেস স্টিল

• স্থাপন পদ্ধতি: বাইরে মেঝেতে স্থাপনযোগ্য, খুঁটিতে স্থাপনযোগ্য, ভিত্তির সাথে সংযুক্ত

• ডিজাইন লাইফ: ≥২৫ বছর

• রক্ষণাবেক্ষণ-মুক্ত সময়কাল: ১৫～২০ বছর

৩. প্রধান বৈশিষ্ট্যসমূহ

1. অত্যন্ত ছোট এবং কম জায়গা নেয়

   একটি ট্যাঙ্কেই সমন্বিত হাই ভোল্টেজ (HV), লো ভোল্টেজ (LV) এবং ট্রান্সফরমার, যার আয়তন ইউরোপীয় ধাঁচের বক্স সাবস্টেশনের মাত্র ১/৩ থেকে ১/৫ ভাগ। এর কম্প্যাক্ট কাঠামো এবং স্বল্প উচ্চতার কারণে, এটি রাস্তার পাশে, সবুজ বেষ্টনী, আবাসিক এলাকার কোণ এবং নির্মাণস্থলের প্রান্তের মতো সংকীর্ণ জায়গায় সরাসরি স্থাপন করা যায়, যা জমি অধিগ্রহণ এবং সিভিল ইঞ্জিনিয়ারিং খরচ ব্যাপকভাবে সাশ্রয় করে।

2. সম্পূর্ণভাবে সিল করা ও সম্পূর্ণভাবে অন্তরকযুক্ত, উচ্চ নিরাপত্তা স্তর

   সমস্ত উচ্চ-ভোল্টেজ লাইভ পার্টস ট্রান্সফরমার তেলে নিমজ্জিত থাকে, ফলে কোনো লাইভ পার্টস বাইরে উন্মুক্ত থাকে না, যা বৈদ্যুতিক শক, আকস্মিক সংস্পর্শ এবং বৈদ্যুতিক আর্কের ঝুঁকি দূর করে। উচ্চ-ভোল্টেজের জন্য এলবো-আকৃতির সম্পূর্ণ ইনসুলেটেড ক্যাবল জয়েন্ট ব্যবহার করা হয়েছে, যা লাইভ প্লাগিং এবং আনপ্লাগিং উভয় অবস্থাতেই চালানো যায় এবং এতে আইসোলেটিং সুইচের কার্যকারিতাও রয়েছে, যা এর ব্যবহারকে নিরাপদ ও সহজ করে তোলে।

3. দ্বৈত ফিউজ পূর্ণাঙ্গ সুরক্ষা, স্থিতিশীল এবং নির্ভরযোগ্য

   প্লাগ-ইন থার্মাল + বর্তমান-সংবেদনশীল দ্বৈত-সংবেদনশীল ফিউজ + ব্যাকআপ কারেন্ট-লিমিটিং ফিউজ ডবল সুরক্ষা, ওভারলোড, শর্ট সার্কিট এবং ওভারহিটিং এর মতো পূর্ণ-পরিসরের ত্রুটিগুলি কভার করা। জটিল রক্ষণাবেক্ষণ ছাড়াই এর সংবেদনশীল ক্রিয়া এবং কম ব্যর্থতার হার রয়েছে।

4. অত্যন্ত শক্তিশালী ওভারলোড ধারণক্ষমতা, সর্বোচ্চ লোডের সাথে খাপ খাইয়ে নিতে সক্ষম।

   তেলে নিমজ্জিত প্রাকৃতিক তাপ অপচয় কাঠামো, যার তাপ অপচয় দক্ষতা ড্রাই-টাইপ / ইউরোপীয়-শৈলীর বক্স সাবস্টেশনের তুলনায় অনেক বেশি, যা নিম্নলিখিত বিষয়গুলো বাস্তবায়ন করতে পারে:

• নির্ধারিত ক্ষমতার ১.৬ গুণ দীর্ঘমেয়াদী ওভারলোড অপারেশন

• নির্ধারিত ক্ষমতার ২ গুণ স্বল্পমেয়াদী ওভারলোড (২ ঘন্টা)

  এটি গ্রীষ্মের সর্বোচ্চ চাপ, নির্মাণাধীন স্থানের কার্যক্রম শুরু এবং ছুটির দিনের আকস্মিক কাজের চাপ সহজেই সামলাতে পারে।

5. সম্পূর্ণরূপে সিল করা কাঠামো, প্রকৃতই রক্ষণাবেক্ষণ-মুক্ত

   ঢেউখেলানো তেল ট্যাংকের স্ব-প্রসারণশীল কাঠামো গ্রহণ করার ফলে, এতে কোনো তেল সংরক্ষক বা ক্যাপসুল নেই, কোনো ছিদ্র বা ফুটো হয় না এবং এটি ভেতর থেকে বাতাস থেকে সম্পূর্ণ বিচ্ছিন্ন থাকে। এতে পানি প্রবেশ করে না, ঘনীভবন হয় না এবং জারণ ঘটে না। এটি তেল পুনরায় ভরা, ফুটো পরীক্ষা এবং বড় ধরনের রক্ষণাবেক্ষণ ছাড়াই ১৫ থেকে ২০ বছর পর্যন্ত স্বাভাবিকভাবে চলতে পারে এবং এর পরিচালনা ও রক্ষণাবেক্ষণ খরচ প্রায় শূন্য।

6. অত্যন্ত শক্তিশালী পরিবেশগত অভিযোজন ক্ষমতা, আবহাওয়া এবং ক্ষয় প্রতিরোধী

   সম্পূর্ণ যন্ত্রটি বৃষ্টি-প্রতিরোধী, ধুলো-প্রতিরোধী, মরিচা-প্রতিরোধী, ঘনীভবন-প্রতিরোধী, লবণাক্ত কুয়াশা-প্রতিরোধী এবং অ্যাসিড-ক্ষারীয় ক্ষয়-প্রতিরোধী। এটি উপকূলীয় এলাকা, রাসায়নিক অঞ্চল, খনি এলাকা, তীব্র শীতপ্রধান এলাকা এবং উচ্চ আর্দ্রতাযুক্ত এলাকায় দীর্ঘ সময় ধরে স্থিতিশীলভাবে কাজ করতে পারে এবং কোনো অতিরিক্ত সুরক্ষা ছাড়াই বাইরে রাখা যেতে পারে।

7. অত্যন্ত দ্রুত ইনস্টলেশন, ব্যবহারের জন্য প্রস্তুত

   কারখানাতেই এটি সম্পূর্ণরূপে পূর্ব-নির্মিত, ত্রুটিমুক্ত এবং একটি একক ইউনিট হিসেবে সরবরাহ করা হয়। সাইটে এটিকে চালু করার জন্য কেবল সাধারণ ভিত্তি স্থাপন, নির্দিষ্ট স্থানে উত্তোলন, ক্যাবল সংযোগ এবং গ্রাউন্ডিং করার প্রয়োজন হয়। এটি দ্রুততম সময়ে ১ থেকে ৩ দিনের মধ্যে চালু করা যায় এবং প্রচলিত সাবস্টেশনের তুলনায় এর নির্মাণকাল ৮০%-এরও বেশি হ্রাস পায়।

8. স্বল্প সামগ্রিক ব্যয়, অতি-উচ্চ ব্যয় কর্মক্ষমতা

   সিভিল ইঞ্জিনিয়ারিং, জমি অধিগ্রহণ, ক্যাবল, শ্রম এবং রক্ষণাবেক্ষণ খরচ সাশ্রয়ের ফলে, এর সামগ্রিক বিনিয়োগ ইউরোপীয় ধাঁচের বক্স সাবস্টেশনের তুলনায় ২০% থেকে ৪০% কম। যেসব প্রকল্পে স্বল্প ব্যয়, দ্রুত বাস্তবায়ন এবং উচ্চ নির্ভরযোগ্যতা কাম্য, সেগুলোর জন্য এটিই সর্বোত্তম পছন্দ।

9. কম শব্দ, কম অপচয়, পরিবেশবান্ধব

   লোহার কোরটিতে উচ্চ ভেদ্যতা সম্পন্ন দানা-সারিবদ্ধ সিলিকন স্টিল শিট ব্যবহার করা হয়েছে, যার ফলে উত্তেজনা ও শব্দ কম হয়। এর পরিচালনকালীন শব্দ ≤৫০ ডিবি, যা বাসিন্দাদের বিরক্ত না করে বা প্রাকৃতিক সৌন্দর্যের কোনো ক্ষতি না করেই কমিউনিটি, স্কুল, হাসপাতাল এবং পার্কের মতো উচ্চ পরিবেশগত চাহিদাসম্পন্ন এলাকায় স্থাপন করা যেতে পারে।

10. সুবিধাজনক বুদ্ধিমান সম্প্রসারণ

    বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ, দূরবর্তী পর্যবেক্ষণ, টেলিমেট্রি, দূরবর্তী সংকেত প্রদান, দূরবর্তী নিয়ন্ত্রণ এবং শক্তি ব্যবস্থাপনা মডিউল যুক্ত করা যেতে পারে, যা বিতরণ নেটওয়ার্ক অটোমেশন সিস্টেমের সাথে সহজেই সংযুক্ত হয়ে তত্ত্বাবধানহীন পরিচালনা এবং দূরবর্তী পরিচালনা ও রক্ষণাবেক্ষণ বাস্তবায়ন করতে পারে।

৪. প্রয়োগের পরিস্থিতি

1. শহুরে আবাসিক এলাকা, পুরাতন সম্প্রদায়ের সংস্কার

   ছোট আকার, সাদামাটা চেহারা এবং কম শব্দ, যা পরিবেশের ক্ষতি না করে বা বাসিন্দাদের জীবনযাত্রায় কোনো প্রভাব না ফেলে এলাকার ভূদৃশ্যের সাথে মিশে যেতে পারে এবং এর বিদ্যুৎ সরবরাহ স্থিতিশীল ও নির্ভরযোগ্য।

2. শিল্প পার্ক, কারখানা এবং শিল্প প্রতিষ্ঠানগুলির জন্য বহিরাঙ্গন বিদ্যুৎ সরবরাহ

   শক্তিশালী ওভারলোড ধারণ ক্ষমতা এবং উচ্চ সুরক্ষা স্তর, যা উচ্চ-ভার, অবিচ্ছিন্ন উৎপাদন এবং প্রতিকূল পরিবেশের জন্য উপযুক্ত।

3. নির্মাণ সাইট, খনি এবং অস্থায়ী নির্মাণ কাজের জন্য অস্থায়ী বিদ্যুৎ সরবরাহ

   এটিকে সম্পূর্ণভাবে উত্তোলন করে দ্রুত সরানো ও পুনরায় ব্যবহার করা যায়, যা অস্থায়ী বিদ্যুৎ সরবরাহ, স্বল্পমেয়াদী বিদ্যুৎ সরবরাহ এবং নির্মাণস্থলের স্থানান্তর ও পুনঃব্যবহারের চাহিদা মেটায়।

4. পৌরসভার পাবলিক সুবিধা

   বহিরাঙ্গনের বিদ্যুৎ সরবরাহের ক্ষেত্রসমূহ, যেমন—রাস্তার আলো, পার্ক, দর্শনীয় স্থান, চত্বর, পয়ঃনিষ্কাশন কেন্দ্র, আবর্জনা স্থানান্তর কেন্দ্র, বিমানবন্দর, দ্রুতগতির রেল স্টেশন এবং পাতাল রেলের সহায়ক সুবিধাসমূহ।

5. নতুন শক্তি সহায়ক (ফটোভোল্টাইক, বায়ু শক্তি, শক্তি সঞ্চয়)

   ছোট আকার, বাতাস ও বালি প্রতিরোধ ক্ষমতা এবং শক্তিশালী আবহাওয়া সহনশীলতার কারণে এটি বহিরঙ্গন খোলা জায়গা, মরুভূমি, পাহাড় এবং ছাদের ফটোভোল্টাইক প্রকল্পের জন্য উপযুক্ত এবং গ্রিড-সংযুক্ত স্টেপ-আপ / বিদ্যুৎ বিতরণ ডিভাইস হিসাবে ব্যবহার করা যেতে পারে।

6. গ্রামীণ বিদ্যুৎ গ্রিড, পার্বত্য এলাকা এবং প্রত্যন্ত অঞ্চল

   সহজ স্থাপন, ন্যূনতম রক্ষণাবেক্ষণ এবং উচ্চ নির্ভরযোগ্যতা; এটি বিক্ষিপ্ত লোড, দূরবর্তী বিদ্যুৎ সরবরাহ এবং তত্ত্বাবধানহীন গ্রামীণ, পশুপালন ও সেচ বিদ্যুৎ সরবরাহের জন্য উপযুক্ত।

7. উপকূলীয়, রাসায়নিক এবং উচ্চ-ক্ষয়প্রবণ এলাকা

   স্টেইনলেস স্টিলের আবরণ + ক্ষয়রোধী প্রলেপ, লবণাক্ত কুয়াশা ও মরিচা প্রতিরোধক, জলরোধী এবং আর্দ্রতারোধী, যার কার্যকাল সাধারণ বক্স সাবস্টেশনের চেয়ে অনেক বেশি।

8. বাণিজ্যিক কমপ্লেক্স, পার্কিং লট এবং ডেটা সেন্টারগুলিতে বিদ্যুৎ সরবরাহ সহায়তা

   স্থিতিশীল বিদ্যুৎ সরবরাহ, সম্পূর্ণ সুরক্ষা এবং রিং নেটওয়ার্ক বিদ্যুৎ সরবরাহ, যা উচ্চ-ক্ষমতা ও উচ্চ-নির্ভরযোগ্য বাণিজ্যিক বিদ্যুৎ ব্যবহারের চাহিদা পূরণ করে।
